Робот REDSTONE R1300 WS/WD-S3/S5
Робот AlfaRobot Redstone R1300 WS/WD-S3/S5 - с максимальной точностью и скоростью движений по всем осям предназначен для горизонтальных ТПА начального уровня. Движения по каждой оси реализованы посредством серводвигателей переменного тока. Движение манипулятора может программироваться по сложным алгоритмам. Робот Redstone R1300 WS/WD-S3/S5 предназначен для извлечения изделий с коротким циклом литья, а также в составе полностью автоматизированных комплексов.
- Предназначен для ТПА с усилием смыкания от 450 до 550 тонн.
- Время полного сухого цикла 7,8 секунды.
- Погрешность позиционирования не превышает 0,15 мм.
- Два типа манипуляторов: стандартного и телескопического типа.
- Длина вертикального хода руки робота составляет от 1300 мм.
- Использование в конструкции высокоточных линейных направляющих скольжения.
- Специализированная ременная передача вертикального хода обеспечивает высокую скорость, стабильность и точность позиционирования руки робота.
| Модель | R1300(W) |
| A | 1900 |
| B | 1460 |
| C | 650 |
| D | 1340 |
| E | 510 |
| F | 240 |
| G | 260 |
| H | 150 |
| I | 1200 |
| J | 240 |
| K | 270 |
| L | 2600 |
| M | 450 |
| N | 2000 |
| O | 260 |
| P | 450 |
| Q | 250 |
Рейтинг
Оставить свой отзыв
Рекомендуемый ТПА, т
450-550
Потребляемая мощность, кВт
S3: 2.3 | S5: 3.2
Длина поперечного хода, мм
2000
Длина горизонтального хода, мм
S3: P:800 | S5: P:600 R:600
Длина вертикального хода, мм
1300
Максимальная нагрузка, кг
10
Время извлечения без нагрузки, с
2.2
Минимальное время цикла, с
7.8
Потребление воздуха, NL/рабочий цикл
13
Вес нетто, кг
400-450
Примечание:
- P - манипулятор для извлечения изделий;
- R - манипулятор для извлечения литника;
- I - одноступенчатый манипулятор;
- W - манипулятор телескопического типа;
- D - два захвата для съема изделия и литника;
- S - манипулятор для извлечения изделий;
| Источник питания | Рабочее давление | Максимально допустимое давление | Система привода | Поворотные движения |
| 1-фазный переменный ток напряжением 220 В ± 10 В, 50/60 Гц | 5 кгс/см2 0.49 МПа |
7 кгс/см2 0.7 МПа |
Серводвигатель переменного тока | 900C Пневматический привод |

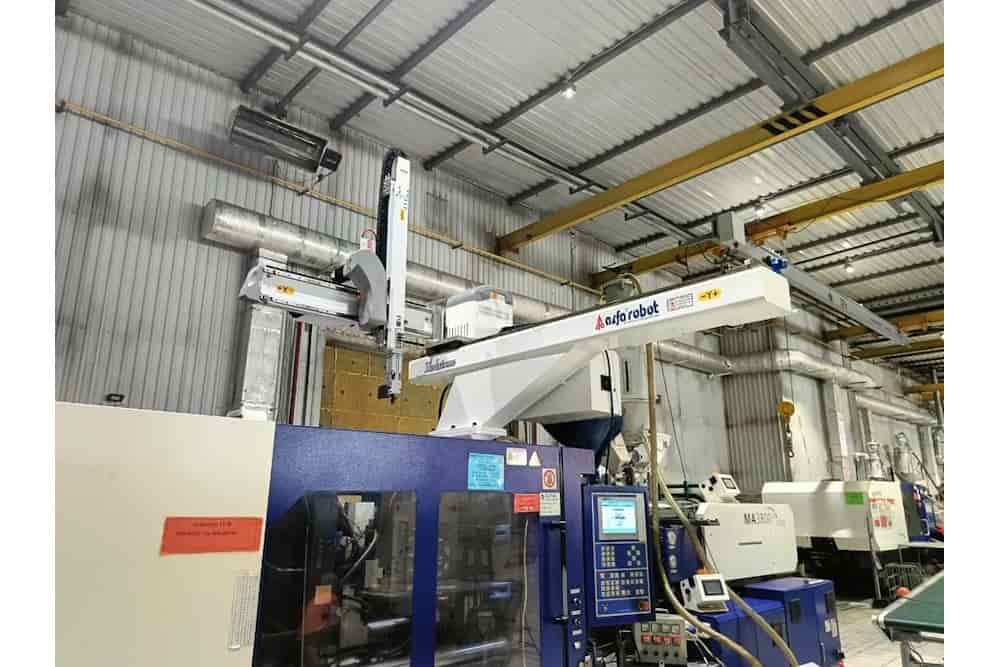

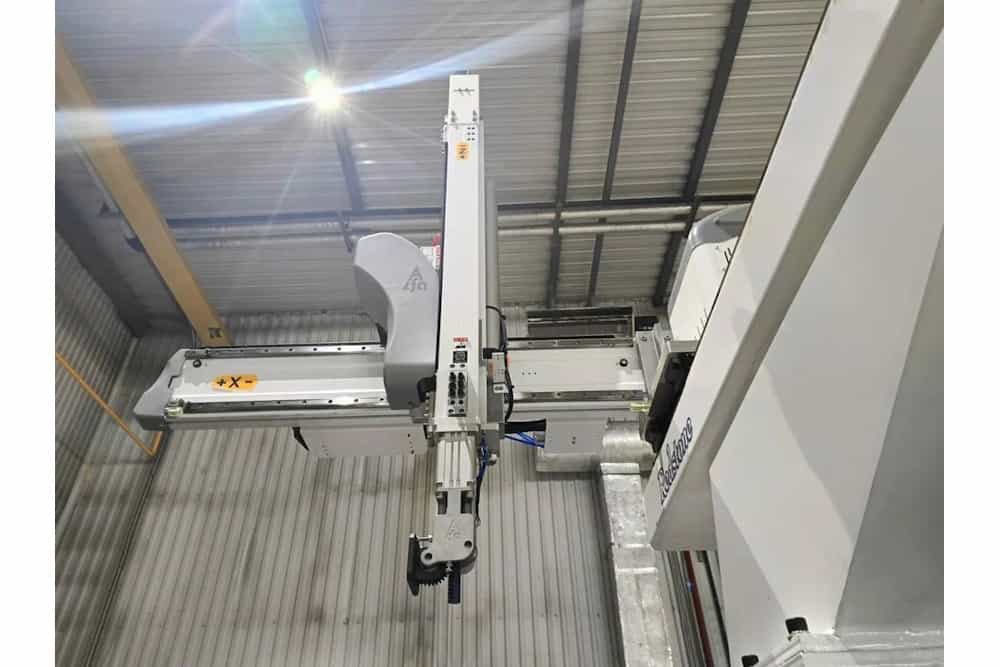

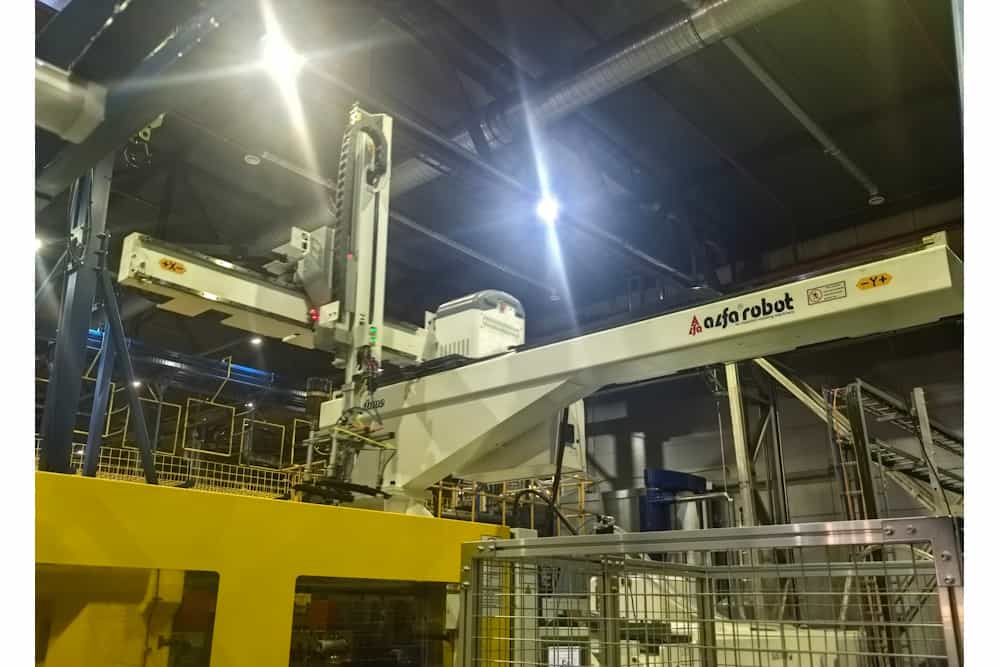

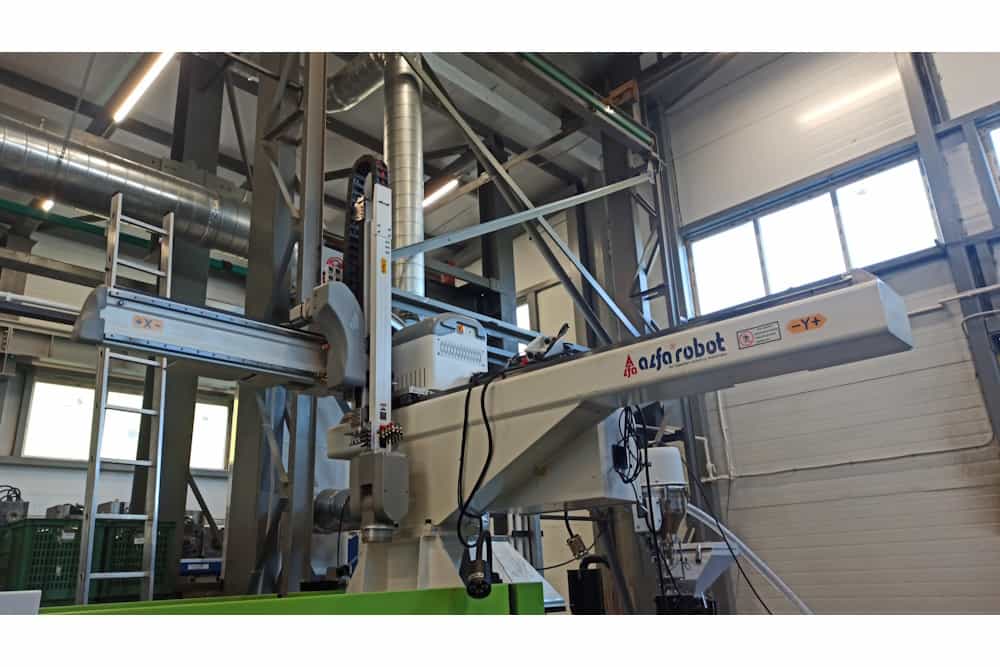

Реализованные проекты
