Модели роботов Шини серии ST3/ST5-I

Цена указана на условиях FOB.

5 168 $

ST3-1000-1600T-S2-I

5 340 $

6 374 $

6 201 $

6 546 $

7 752 $

Shini ST3/ST5-I

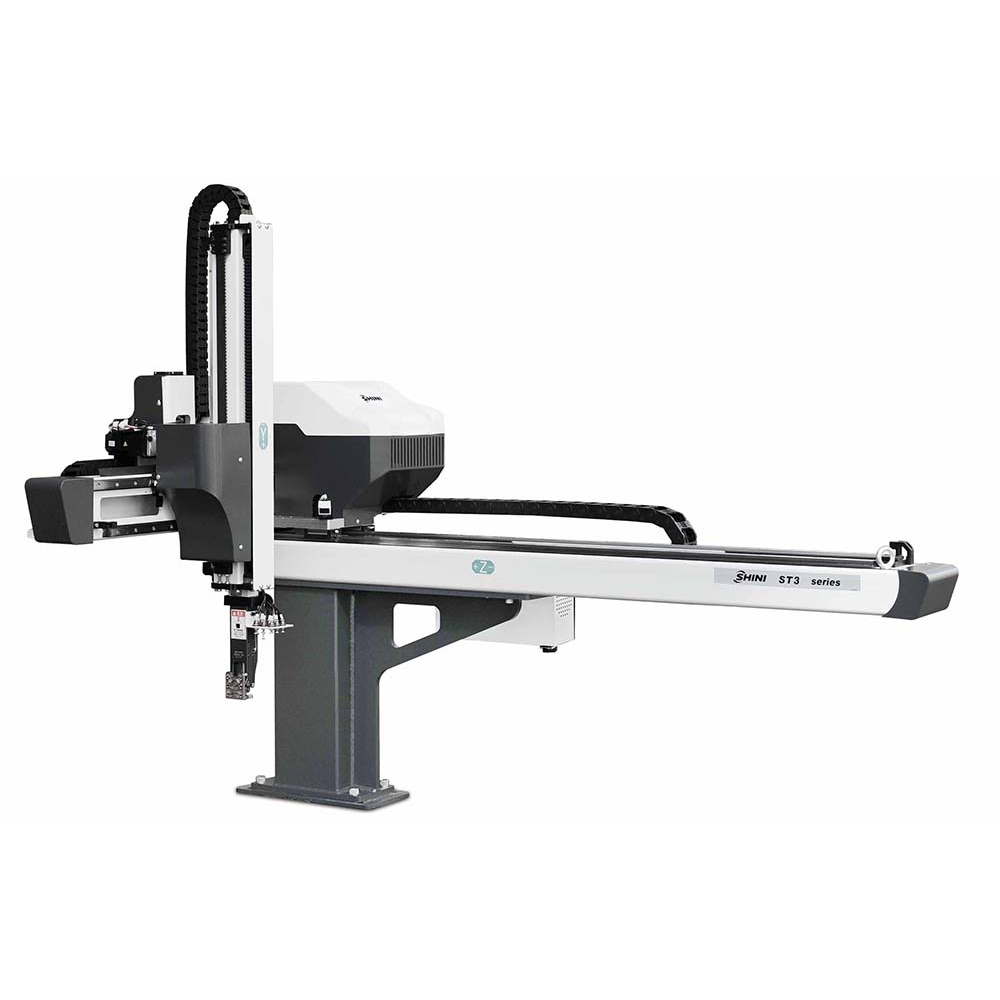

Робот для прессформ серии ST3/ST5-I

Трех/пятиосевой робот для прессформ ST3/ST5-I

Роботы данной серии разработаны для быстрого и точного извлечения изделий из ТПА и размещения их в заданных позициях. Оборудование предназначено для 2-х или 3-х плитных пресс-форм или горячеканальной литниковой системы. Робот для прессформ ST3/ST5-I поддерживает функцию компоновки, штабелирования, контроля качества и размещения в пресс-форме. Совместим с термопластавтоматами с усилием смыкания от 80 до 450 тонн.

Добавить выбранную модель в корзину

ST3-800-1400T-S2-I

Цена

5 168,00 $

ST3-1000-1600T-S2-I

Цена

5 340,00 $

ST3-1200-1800T-S2-I

Цена

6 374,00 $

ST5-800-1400DT-S2-I

Цена

6 201,00 $

ST5-1000-1600DT-S2-I

Цена

6 546,00 $

ST5-1200-1800DT-S2-I

Цена

7 752,00 $

Характеристики
Отзывы

Модель
Рекомендуемый ТПА, т
Поперечный ход, мм
Горизонтальный ход, мм	Главная ось
	Вспомогательная ось
Вертикальный ход, мм	Главная ось
	Вспомогательная ось
Максимальная нагрузка, включая захват, кг
Минимальное время извлечения, с
Минимальное время цикла, с
Давление воздуха, бар
Максимальное потребление воздуха, Nl/цикл*
Вес, кг
Размеры, мм	A
	B
	C
	D
	E
	F
	G
	H
	I
	J
	K
	L

ST3-800-1400T-S2-I	ST3-1000-1600T-S2-I	ST3-1200-1800T-S2-I	ST5-800-1400DT-S2-I	ST5-1000-1600DT-S2-I	ST5-1200-1800DT-S2-I
80-160	180-300	320-450	80-160	180-300	320-450
1400	1600	1800	1400	1600	1800
700	900	1100	500	700	850
х	х	х	500	700	850
800	1000	1200	800	1000	1200
х	х	х	800	1000	1200
5	5	6	5	5	6
1.3	1.4	1.5	1.3	1.4	1.5
5.2	5.5	6.5	5.2	5.5	6.3
4~6	4~6	4~6	4~6	4~6	4~6
4	4	4	4	4	4
250	300	320	290	320	340
2060	2310	2550	2060	2310	2550
1400	1600	1900	1600	1700	1900
1250	1350	1450	1250	1350	1450
800	1000	1200	800	1000	1200
800	900	1160	800	1000	1200
1400	1600	1800	1400	1600	1800
180	180	250	180	180	250
230	230	200	110	110	220
1650	1900	2200	800	900	1160
х	х	х	230	230	200
х	х	х	220	220	200
х	х	х	1650	1900	2200

Примечание:

"M" ─ подходит для трехплитной пресс-формы.
"EM12" ─ интерфейс связи EUROMAP 12.
"EM67" ─ интерфейс связи EUROMAP 67.
"N" ─ сторона выгрузки противоположная оператору. Выгрузка на сторону оператора без "N".
Требование к источнику питания: 1Ф, 220 В, 50 Гц.
«*» Максимальный расход воздуха для вакуумного устройства 60 нл/мин.

Габаритные размеры трехосевого робота с сервоприводом Шини ST3 — Габаритные размеры трехосевого робота с сервоприводом ST3

Габаритные размеры трехосевого робота с сервоприводом Шини ST5 — Габаритные размеры пятиосевого робота с сервоприводом ST5
