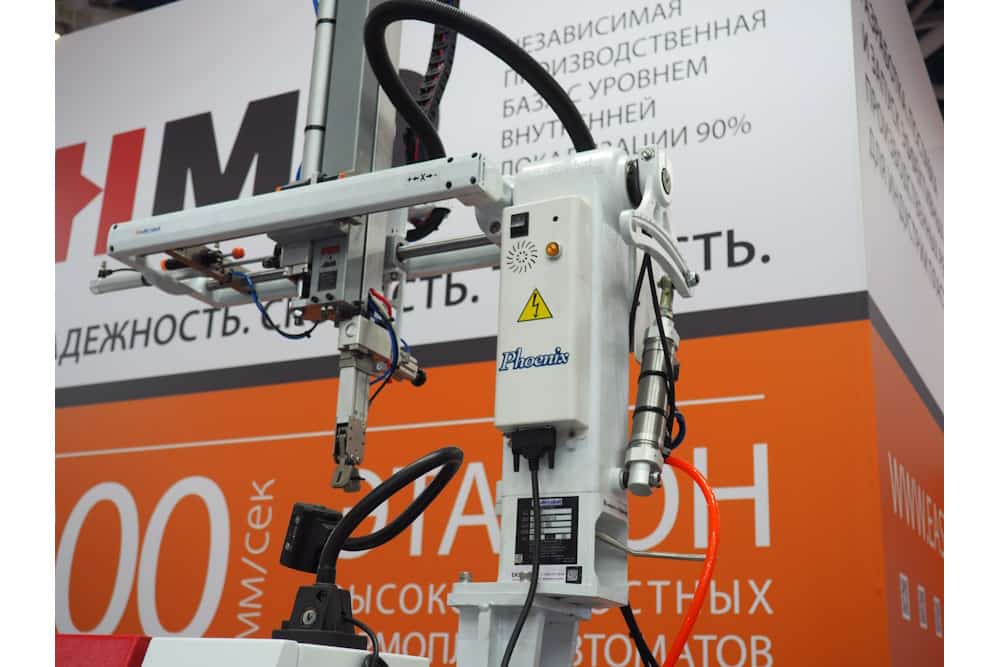

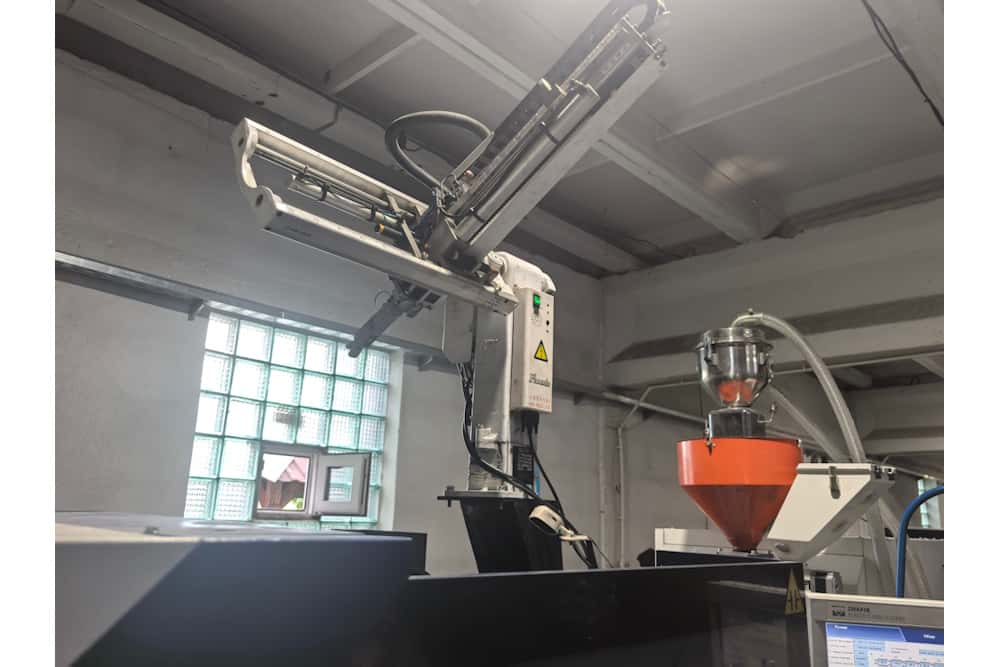

Робот Phoenix P850WV
Робот модели «Phoenix» P850WV предназначен для отделения литника или снятия изделий. Поворотный манипулятор оснащается четырьмя осями перемещения и мощными пневматическими приводами. Простая конструкция обеспечивает высокую скорость, надежность, низкий уровень вибрации и шума, низкую стоимость. Механизм автоматической смазки не требует значительных затрат сил и времени на обслуживание.
- Для ТПА с усилием смыкания от 160 до 300 тонн.
- Оснащаются рукой одноэтапного или телескопического типа с длиной вертикального хода 850 мм.
- Простая смена стороны сброса детали.
- Может согласовываться с транспортёром или распылителем силиконовой смазки.
- Стандартная комплектация робота Phoenix P850WV включает встроенную систему поддержания вакуума и присоски.
УПРАВЛЕНИЕ
- Пульт управления с пользовательским интерфейсом диалогового типа.
- 8 встроенных и 12 обучающих программ.
- Энергонезависимая память на 50 программ-настроек под пресс-формы.
- Автоматическое определение и запись ошибок.
- Дисплей имеет возможность отображать сигналы ввода/вывода для удобства обслуживания робота.
- Светодиодная панель отображает положение защитной двери, открытие и закрытие пресс-формы.
- Жидкокристаллический дисплей позволяет легко программировать робот.
- Соответствуют стандартам EUROMAP и SPI.
- В комплект поставки входит стандартный соединительный порт, захват для литника и кабель для подключения к ТПА.
- Выход для управления транспортёром или распылителем силиконовой смазки.
| Модель | P850WV |
| A, мм | 1250 |
| B, мм | 1050 |
| C, мм | 500 |
| D, мм | 650 |
| E, мм | 260 |
| F, мм | 160 |
| G, мм | 410 |
| H, мм | 70 |
| I, мм | 330 |
| J, мм | 120 |
| K, мм | 15 |
| L, мм | 180 |
| M, мм | 90 |
| N, мм | 60 |
| P, мм | 50 |
| Q, мм | 30 |
Рейтинг
Оставить свой отзыв
Рекомендуемый ТПА, т
160-300
Длина горизонтального хода, мм
200
Длина вертикального хода, мм
850
Угол поворота, градусы
60-90
Максимальная нагрузка, кг
2
Время извлечения без нагрузки, с
1.2
Минимальное время цикла, с
5.2
Потребление воздуха, NL/рабочий цикл
14.5
Вес нетто, кг
52
Примечание:
- W - манипулятор телескопического типа.
- V - робот, снабжённый устройством поддержания вакуума и поворотным храповым механизмом, Данные модели требуют снабжения сжатым воздухом в объеме 10 NL/рабочий цикл.
| Источник питания | Потребляемая мощность | Рабочее давление | Максимально допустимое давление | Система привода |
| 1-фазный переменный ток напряжением 220 В ± 10 В, 50/60 Гц | 0.2кВт | 5 кгс/см2 0.49 МПа |
7 кгс/см2 0.7 МПа |
Пневматический цилиндр |
