Термопластавтоматы Plastron UP

Модели термопластавтоматов UP

Цена указана на условиях FOB.

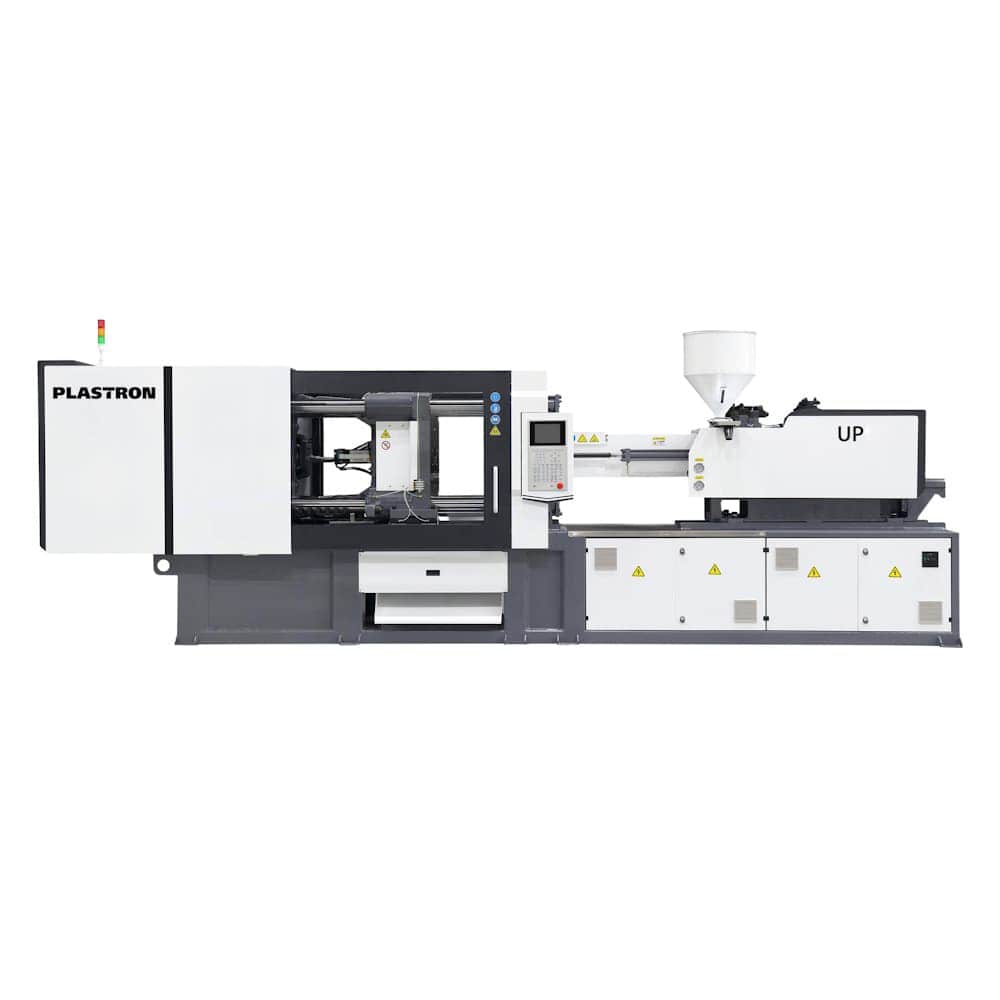

Термопластавтомат Plastron UP

Добавить выбранную модель в корзину

Модель

Тип шнека

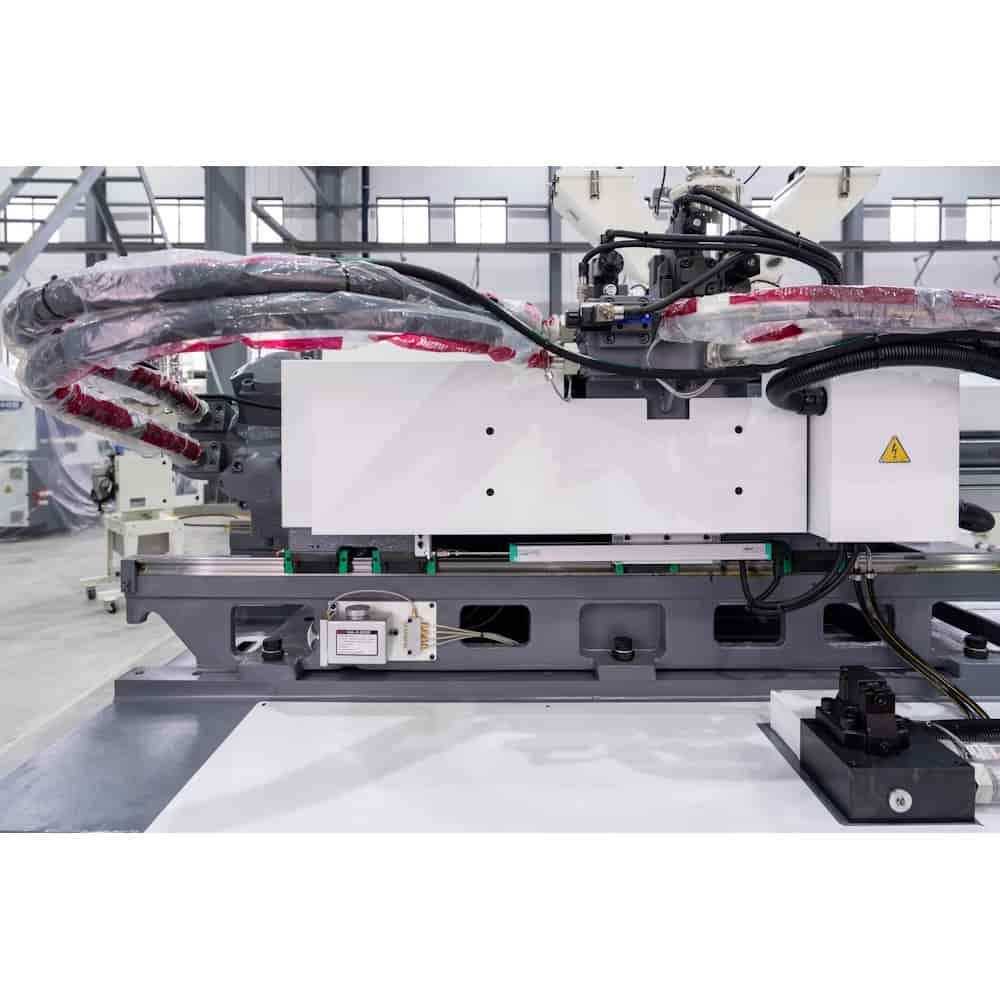

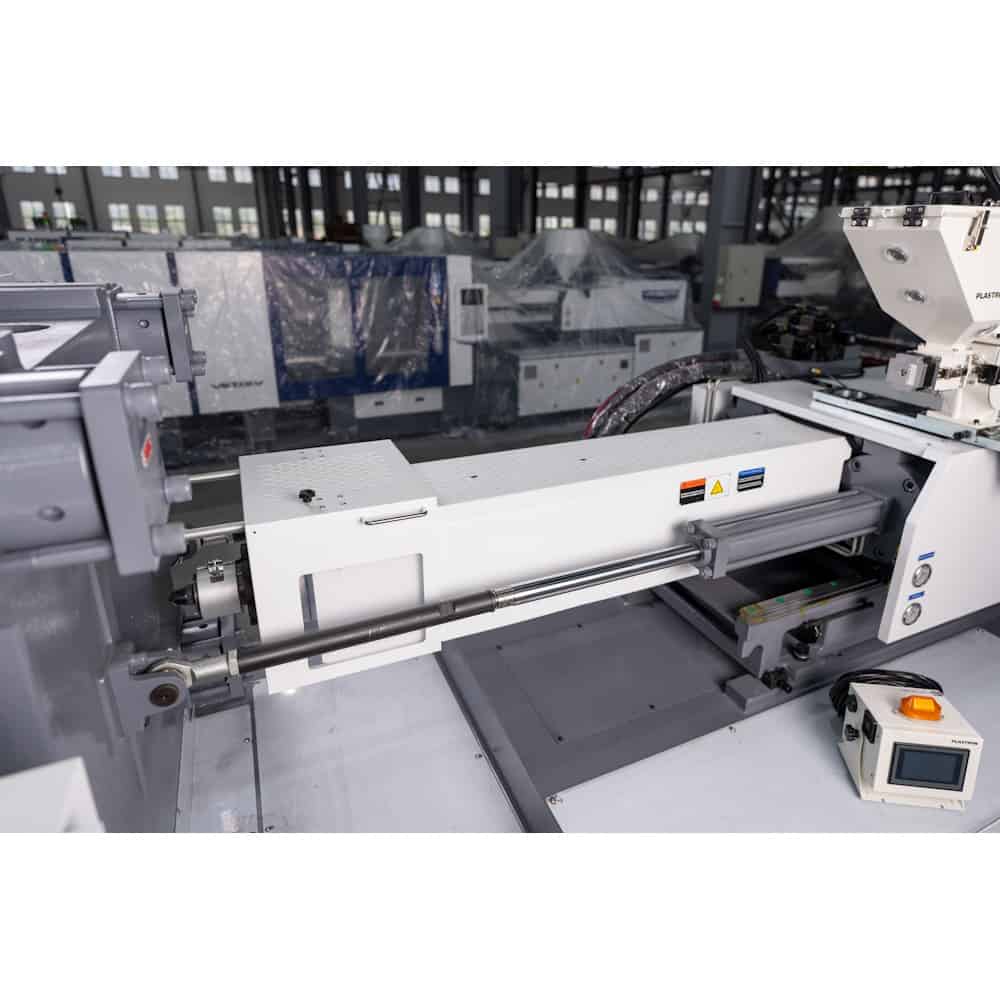

Узел впрыска

Диаметр шнека, мм

L/D отношение

Объем впрыска (теоретический), см³

Масса впрыска (PS), г

Давление впрыска, мПа

Скорость пластикации (GPPS), г/сек

Макс. скорость впрыска, см³/сек

Макс. частота вращения шнека, об/мин

Ход шнека, мм

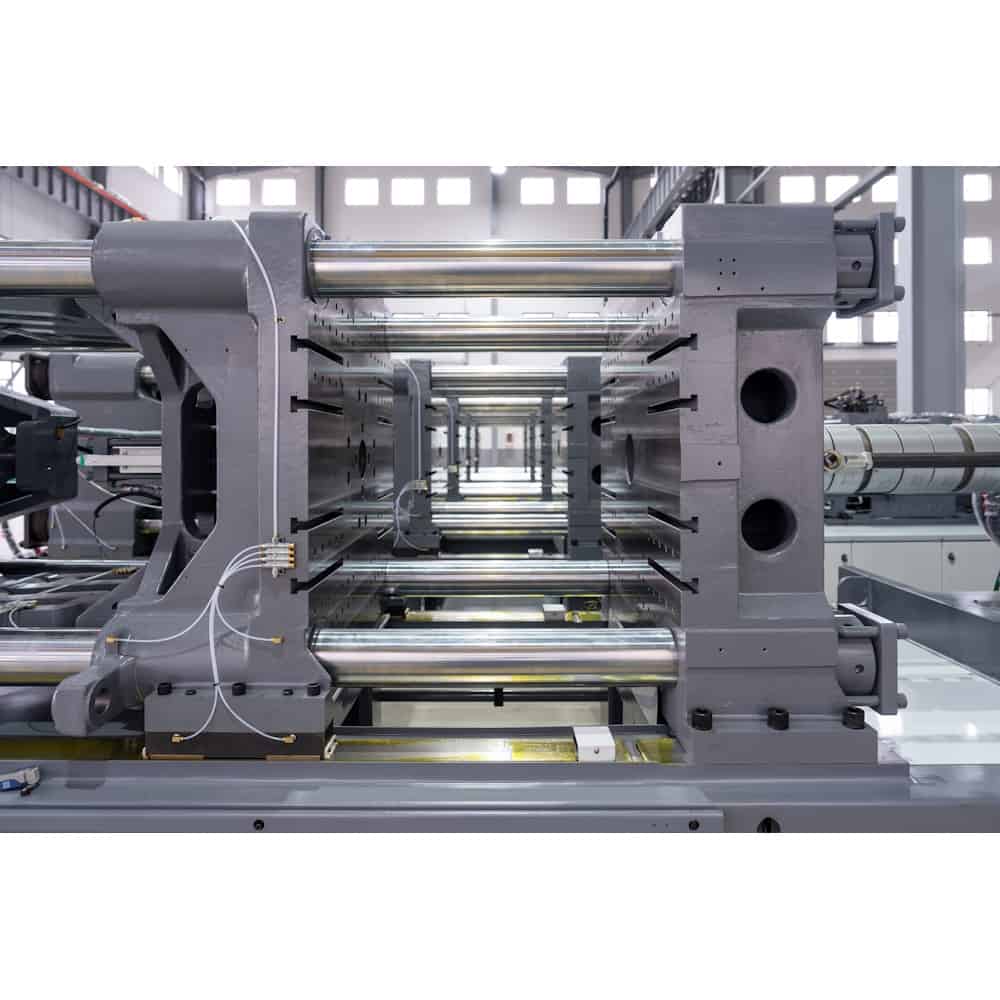

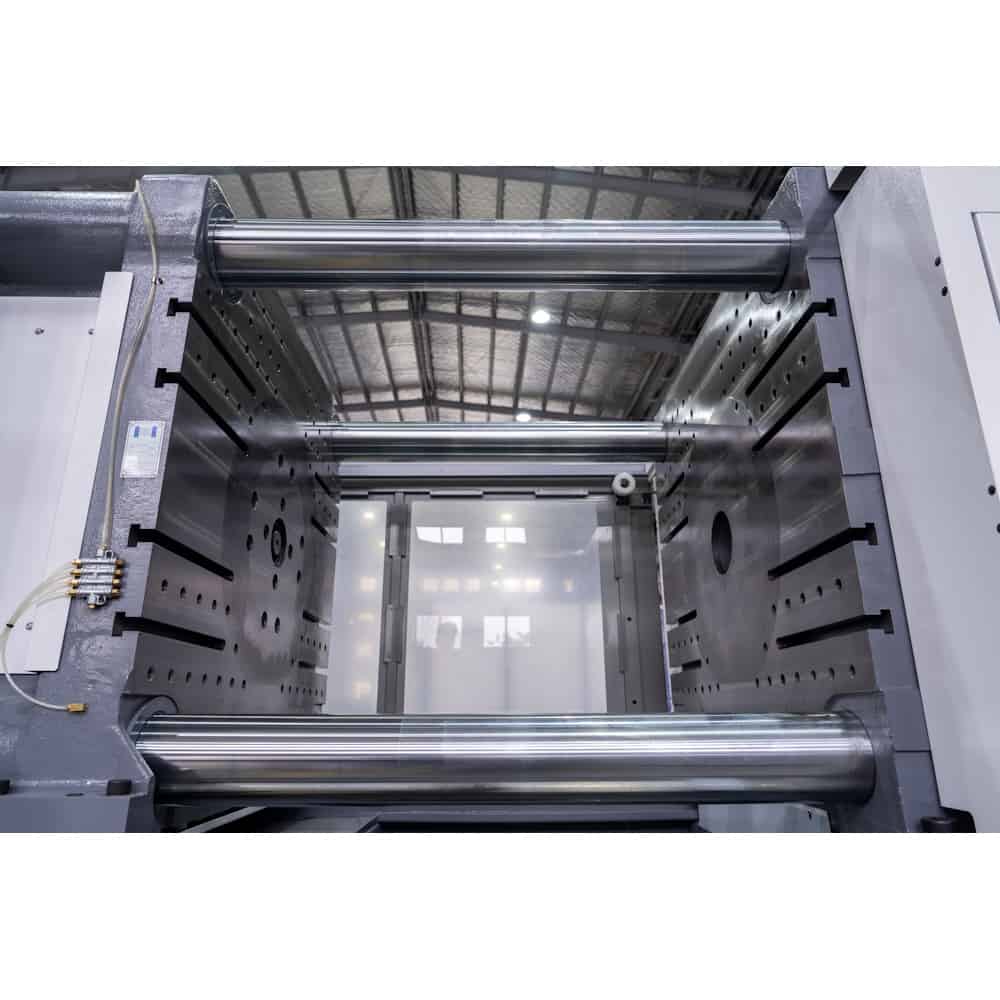

Узел смыкания

Усилие смыкания, т

Ход подвижной плиты, мм

Мин. высота пресс-формы, мм

Макс. высота пресс-формы, мм

Расстояние между колоннами (ШxВ), мм

Усилие толкателей, т

Ход толкателей, мм

Дополнительно

Макс. давление гидросистемы, мПа

Мощность серводвигателя, кВт

Мощность нагревателей, кВт

Объем масляного бака, л

Габаритные размеры (ДxШxВ), м

Масса машины, т

UP/120			UP/150			UP/180			UP/230			UP/280			UP/320			UP/360			UP/420			UP/530			UP/650			UP/800			UP/1000			UP/1300			UP/1600			UP/2000
A	B	C	A	B	C	A	B	C	A	B	C	A	B	C	A	B	C	A	B	C	A	B	C	A	B	C	A	B	C	A	B	C	A	B	C	A	B	C	A	B	C	A	B	C
410			510			660			910			1500			1840			2400			2860			3600			5140			7070			8550			8550			8550			8550
35	38	42	38	42	45	42	45	50	45	50	55	55	60	65	60	65	70	65	70	75	70	75	80	75	80	85	80	90	100	90	100	110	100	110	120	110	120	130	120	130	140	130	140	150
24	22	20	24	22	20	24	22	20	24	22	20	24	22	20	24	22	20	24	22	20	22.5	21	20	22.5	21	20	23.5	21	19	23.5	21	19	23	21	19	23	21	19	23	21	19	23	21	19
183	215	263	238	291	334	312	358	442	398	491	594	713	848	995	919	1078	1251	1161	1347	1546	1443	1657	1885	1767	2011	2270	2262	2863	3534	3181	3927	4752	4320	5227	6220	5892	7012	8229	7578	8893	10314	9557	11084	12723
168	198	242	219	268	307	287	329	406	366	452	546	656	780	916	845	992	1151	1068	1239	1423	1328	1524	1734	1626	1850	2088	2081	2634	3252	2926	3613	4372	3974	4809	5723	5421	6451	7571	6971	8182	9489	8792	10197	11706
228	193	158	218	179	156	213	185	150	230	186	154	211	178	151	201	173	148	207	179	156	199	173	152	204	179	159	227	180	145	222	180	149	222	180	152	218	180	156	207	177	152	200	171	149
17	20.8	27.7	20.8	27.7	33.3	25.6	30.8	39	30.8	39	56.7	52	62	73.8	54	64	74.5	64	74.5	89.7	57.7	69.5	85.6	69.5	85.6	105	71.8	98.8	126.8	83.6	107	137	107	137	172	125	156.7	190	141	171.3	215	171.3	215	266
108	127	155	140	172	197	180	207	256	213	263	318	290	345	405	362	425	493	370	429	492	385	442	503	457	520	588	461	584	720	590	728	880	747	905	1076	853	1015	1192	982	1153	1337	1203	1395	1601
270			200			200			155			230			200			200			155			155			130			110			110			100			90			90
190			325			350			375			300			325			350			375			400			450			500			550			620			670			720

120			150			180			230			280			320			360			420			530			650			800			1000			1300			1600			2000
350			400			450			510			560			610			660			720			840			920			1040			1220			1350			1550			1750
150			170			200			200			220			250			280			300			350			350			400			500			600			700			750
400			450			520			550			600			650			700			750			850			930			1030			1160			1400			1400			1600
420*370			470*420			520*470			570*520			620*570			670*620			720*670			770*720			870*820			930*930			1010*1010			1160*1160			1360*1300			1460*1360			1720*1600
4.2			4.2			4.2			7.7			7.7			9.9			9.9			12.4			12.4			18.2			18.2			21.5			21.5			33			33
100			120			140			160			160			180			180			210			210			250			280			320			350			350			400

17.5			17.5			17.5			17.5			17.5			17.5			17.5			17.5			17.5			17.5			17.5			17.5			17.5			17.5			17.5
16			21			25			30			37.7			47			47			47			56.5			30+37.7			37.7+47			47+56.5			56.5*2			37.7+47*2			47*3
7.7			9.7			11.3			13.7			19.8			22.5			26.1			28.9			32.8			47.2			56.2			65.6			76.6			89.8			103.8
180			220			250			300			400			500			550			600			650			850			950			1200			1500			1800			2300
4.31.21.7			4.61.31.8			51.41.9			5.51.42			6.11.62.1			6.61.62.1			7.21.72.1			7.61.82.2			8.31.92.2			9.52.12.3			10.52.32.7			122.52.9			12.833.5			13.93.23.5			173.94
3.8			4.6			6			7.4			9.4			11.3			13.7			16			20.1			29.5			40			52			70			105			135

Термопластавтоматы UJ II построены на элементной базе известных европейских и азиатских производителей.
Управление ТПА посредством контроллера Techmation.
Использование технологий энергосбережения, позволяющих сократить потребление электроэнергии на 40-70%.

Стандартная комплектация:

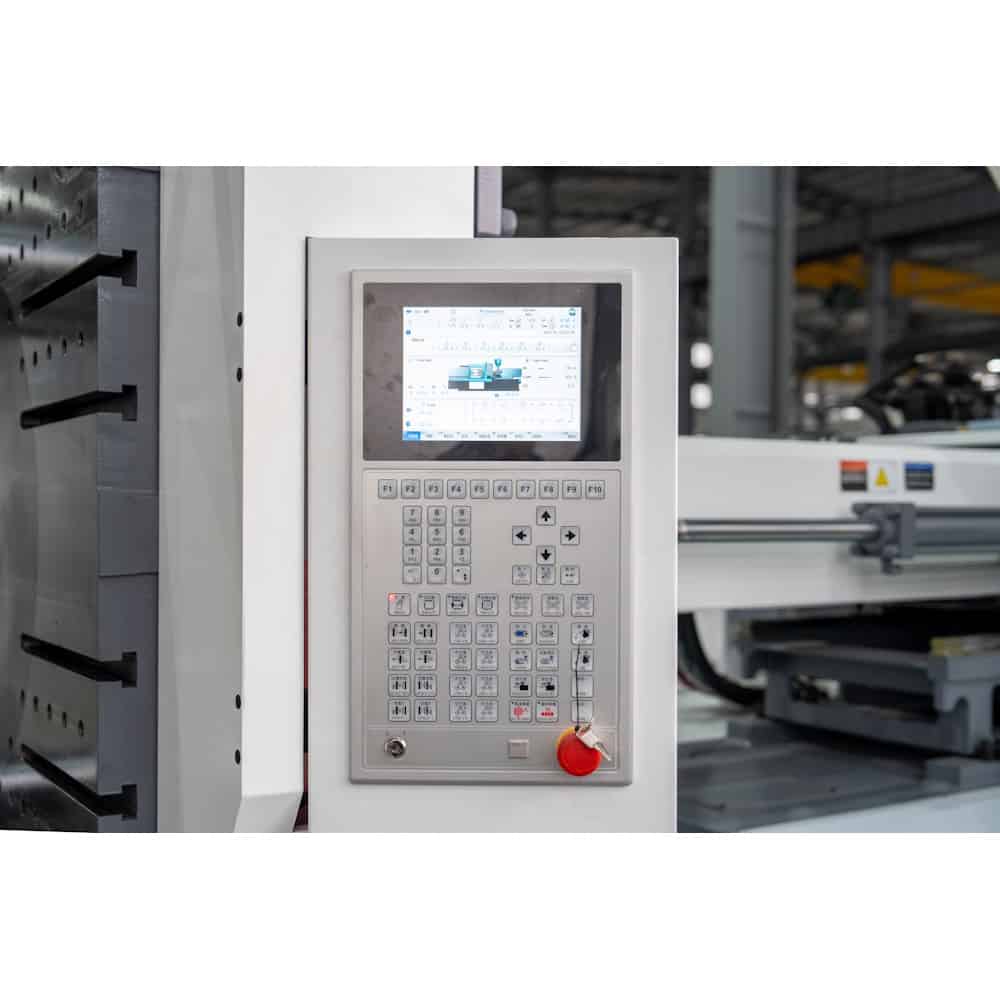

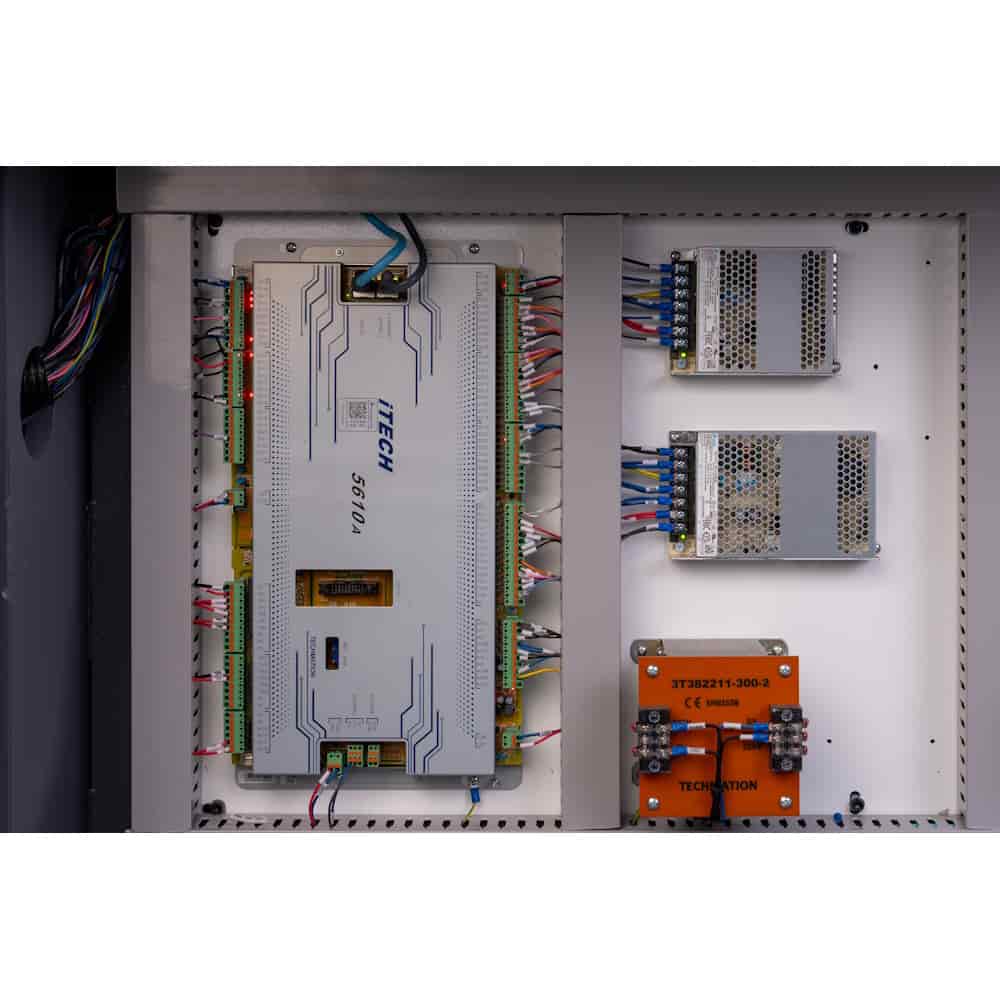

Контроллер Techmation
Шестеренчатый гидронасос - HYTEK/AGP

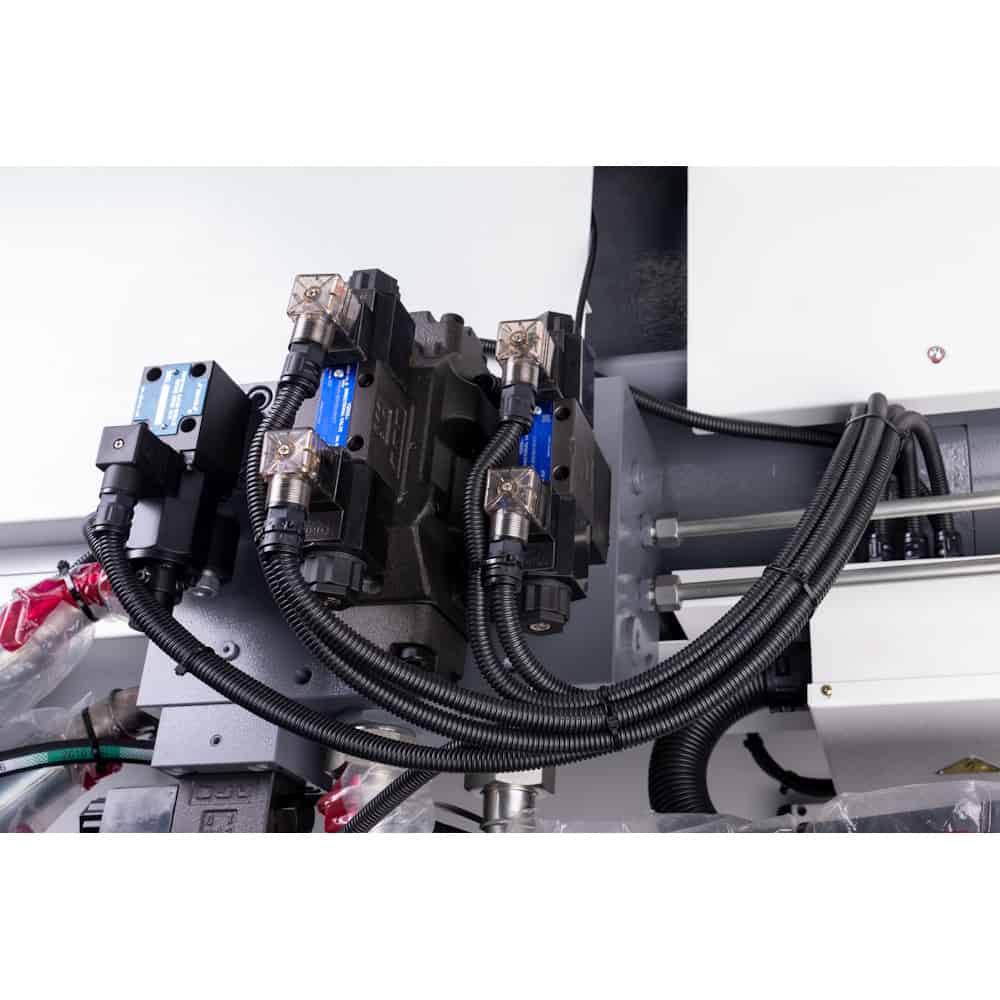

Клапана - YUKEN/HYTEK/SEVEN OCEAN

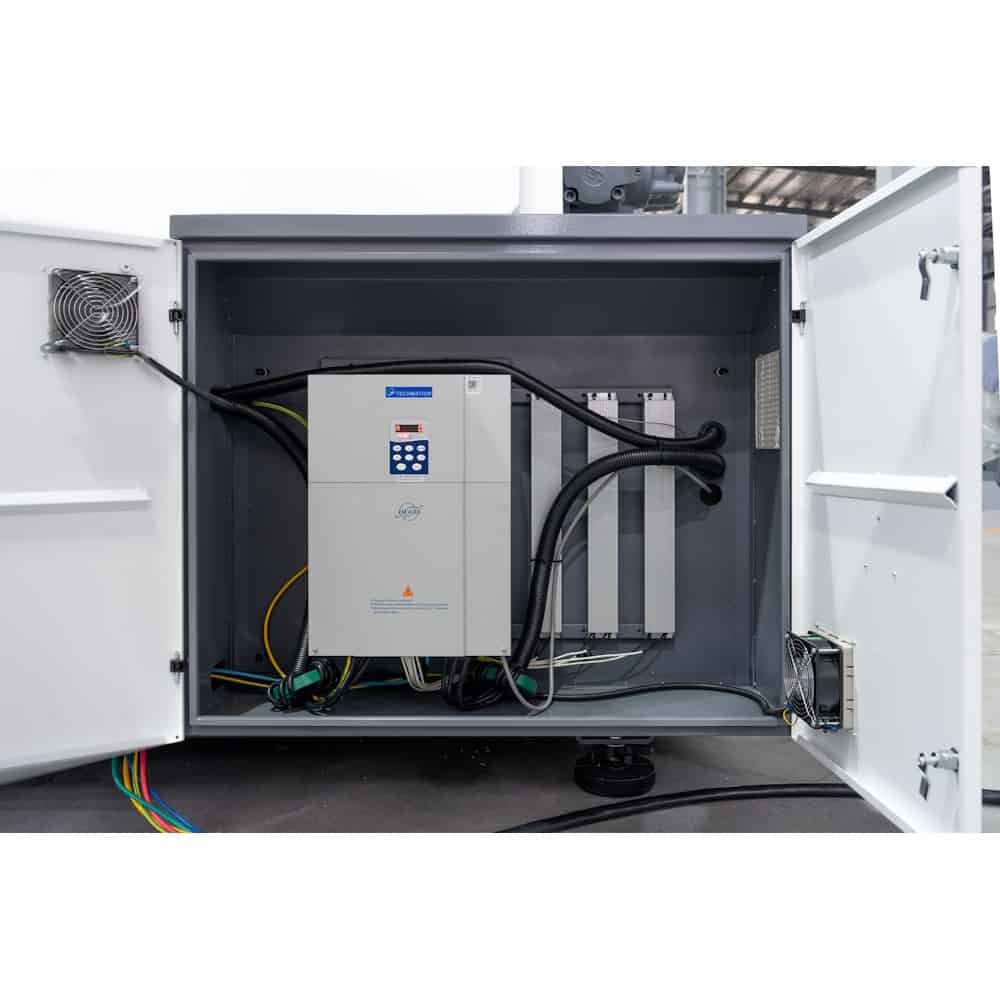

Сервомотор PHASYS
Позиционные линейки GEFRAN
Т- пазы на плитах для крепления пресс-формы.
Автоматическая установка меж штампового расстояния.
Режим предохранения пресс-формы.
Салазки для бункера-сушилки.

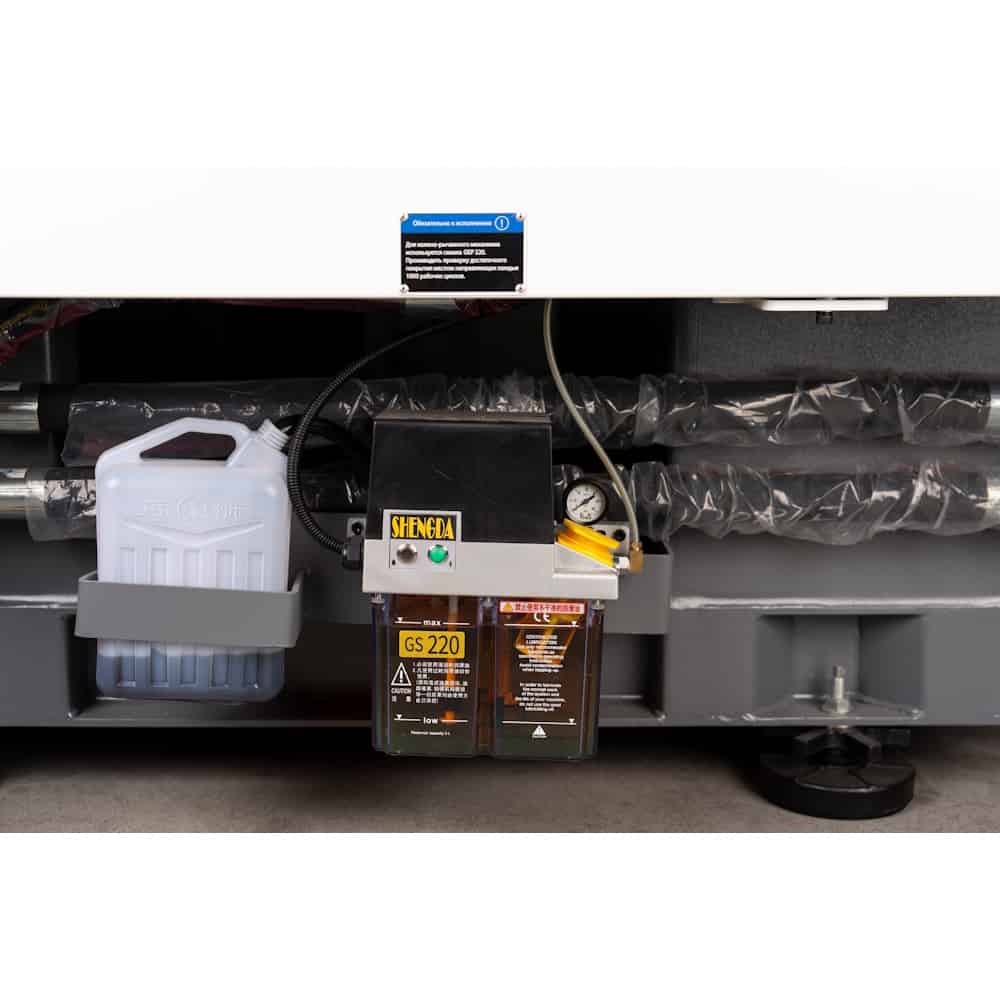

Централизованная, жидкостная система смазки.

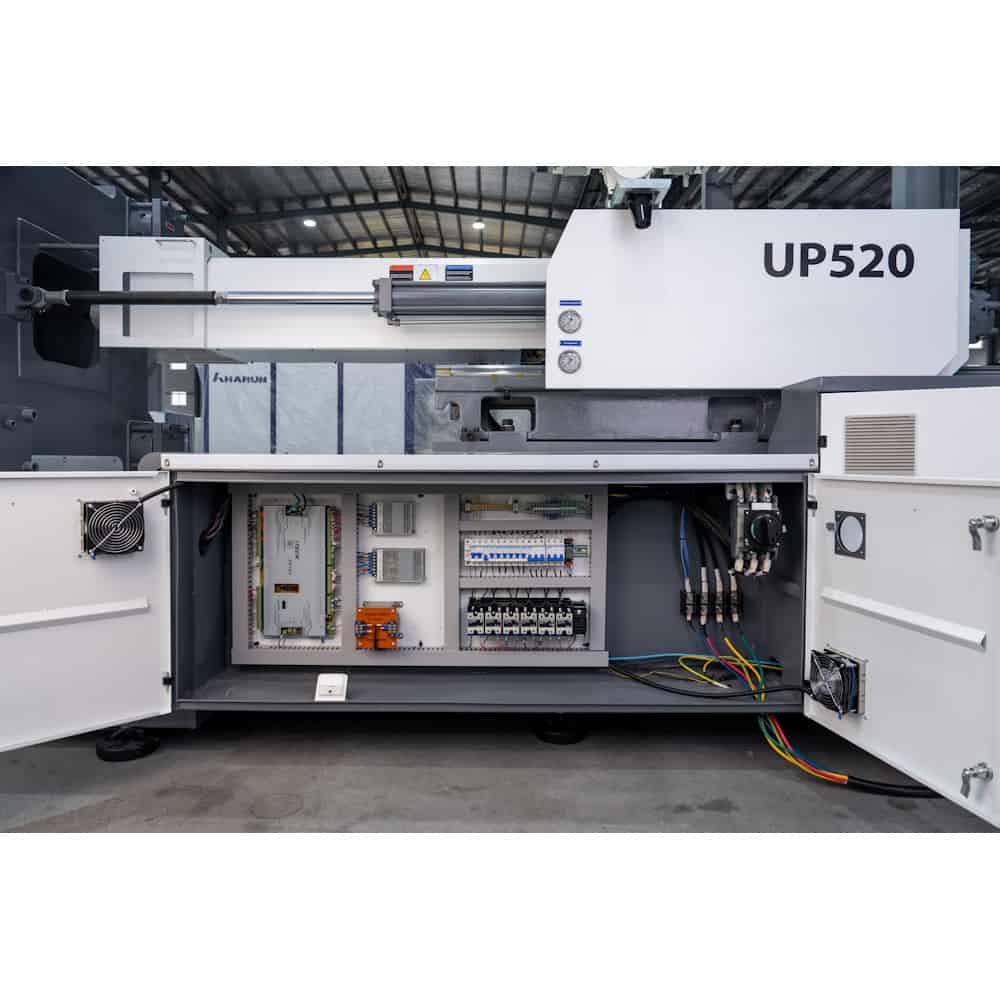

Термореле, выключатель, контакторы - Schneider / France.
Твердотельные реле нагрева цилиндра.
