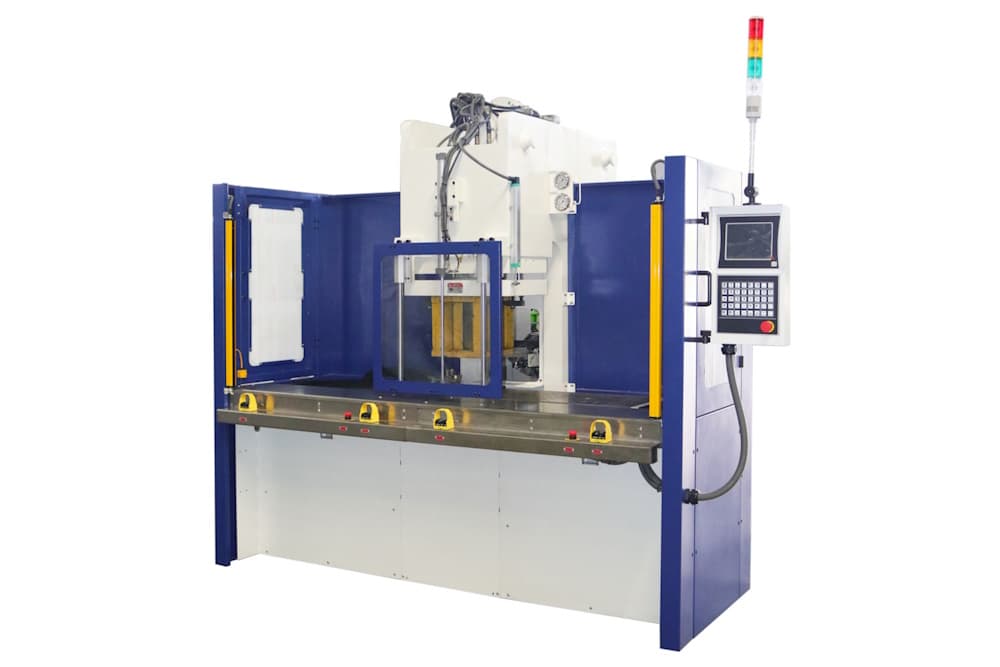

Вертикальный термопластавтомат TC-750DS бесколонного типа с челночным столом

Бесколонный ТПА TAYU TC-750DS с челночным столом имеет горизонтальный узел впрыска и вертикальный узел смыкания. Бесколонное исполнение станка обеспечивается благодаря жесткости C-образной рамы. Рабочая зона стола открыта для доступа с трех сторон. Основное направление использования литье погонажных изделий. За счет отсутствия колонн, ТПА TC-750DS удобен при литье таких изделий как: вилки электропитания с проводом, USB-кабели, гирлянды и так далее.

Преимущество ТПА TC-750DS в том, что рабочая зона оператора не ограничена колоннами. Отсутствие колонн обеспечивает удобную работу с крупногабаритными и погонажными изделиями.

Объем впрыска вертикального термопластавтомата ТПА – от 172 до 333 см³.
Масса впрыска – от 154 до 297 гр.
Усилие смыкания – 75 т.

Оставить свой отзыв

Узел впрыска
Диаметр шнека, мм	36	40	45	50
Теоретический объем впрыска, см³	172	213	270	333
Масса впрыска (PS), г	154	190	241	297
Давление впрыска, мПа	158	128	101	82
Скорость впрыска, см³/с	109	135	171	211
Теоретическая скорость впрыска, мм/сек	107
Количество зон нагрева, шт	4
Емкость бункера, л	30
Узел смыкания
Усилие смыкания, т	75
Усилие раскрытия, т	11
Минимальная высота пресс-формы, мм	200
Ход подвижной плиты, мм	270
Максимальное раскрытие, мм	470
Размер верхней плиты, мм	565x390
Ход толкателей, мм	80
Усилие толкателей, т	2,7
Высота центра сопла, мм	170±20
Расстояние до центра сопла, мм	70
Размер выдвижной плиты, мм	390x1100
Ход выдвижной плиты, мм	570
Максимальные размеры формы, мм	450x300
Дополнительно
Максимальное давление гидросистемы, мПа	13
Объем масляного бака, л	300
Мощность двигателя насоса, кВт	11
Мощность нагрева цилиндра, кВт	10,5
Общая мощность, кВт	21,5
Расход охлаждающей воды, л/мин	40
Габаритные размеры (ДxШxВ), м	2,8x2,4x2,4
Масса машины, т	4,9
Высота до рабочего стола без вибрационных опор, мм	870
