Вертикальные термопластавтоматы серии TC бесколонного типа

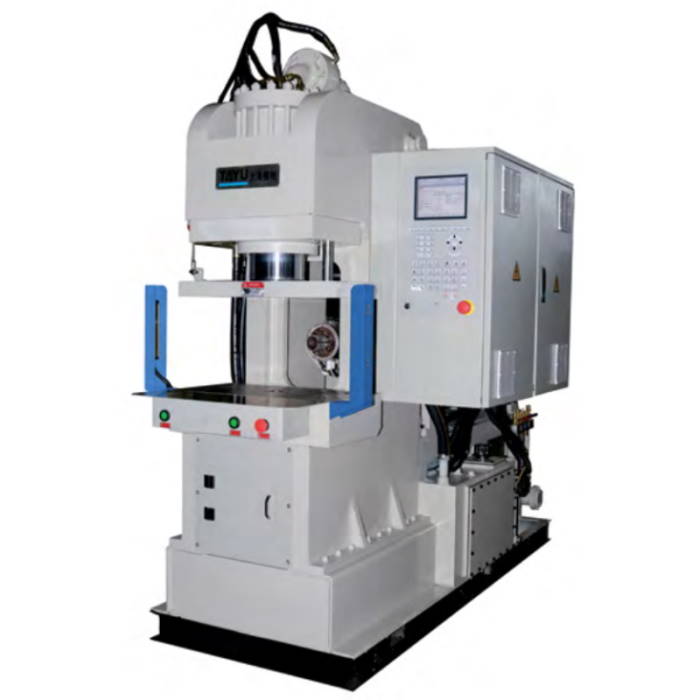

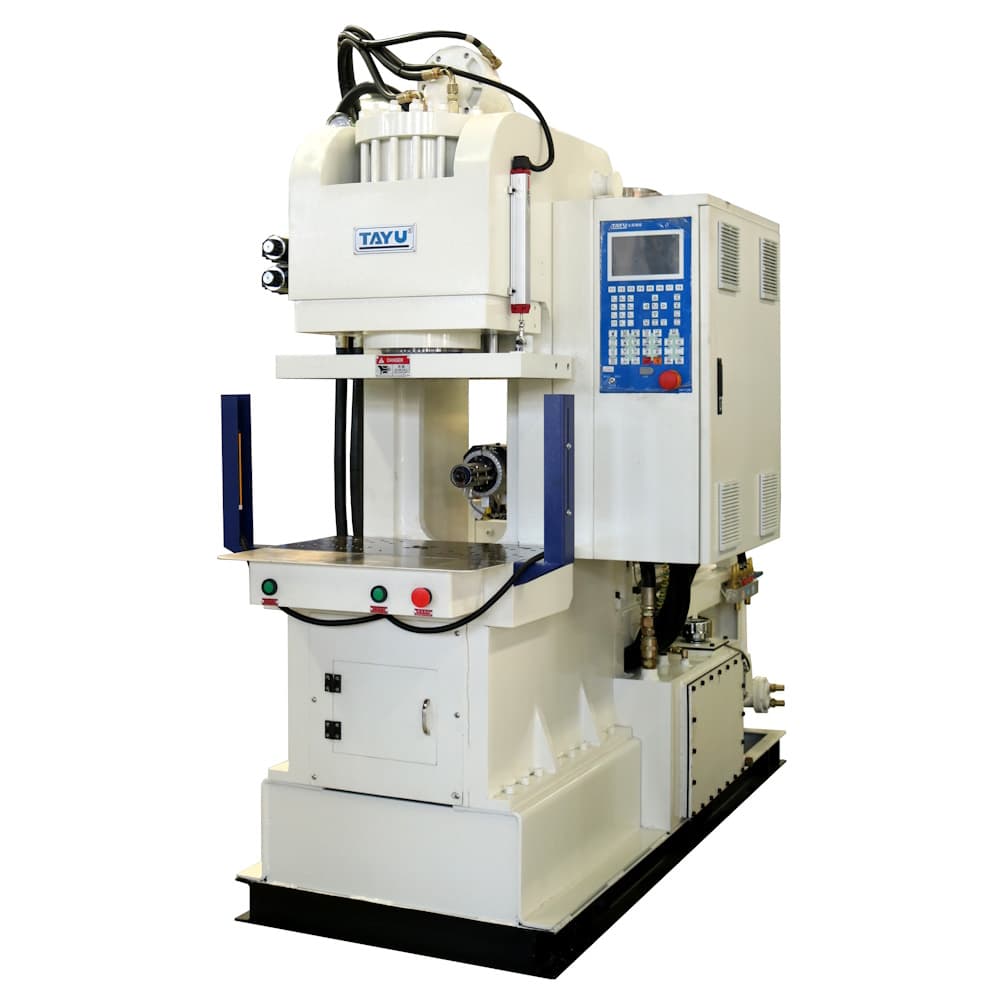

Вертикальный термопластавтомат ТПА бесколонного типа TC

Вертикальный ТПА бесколонного типа TC

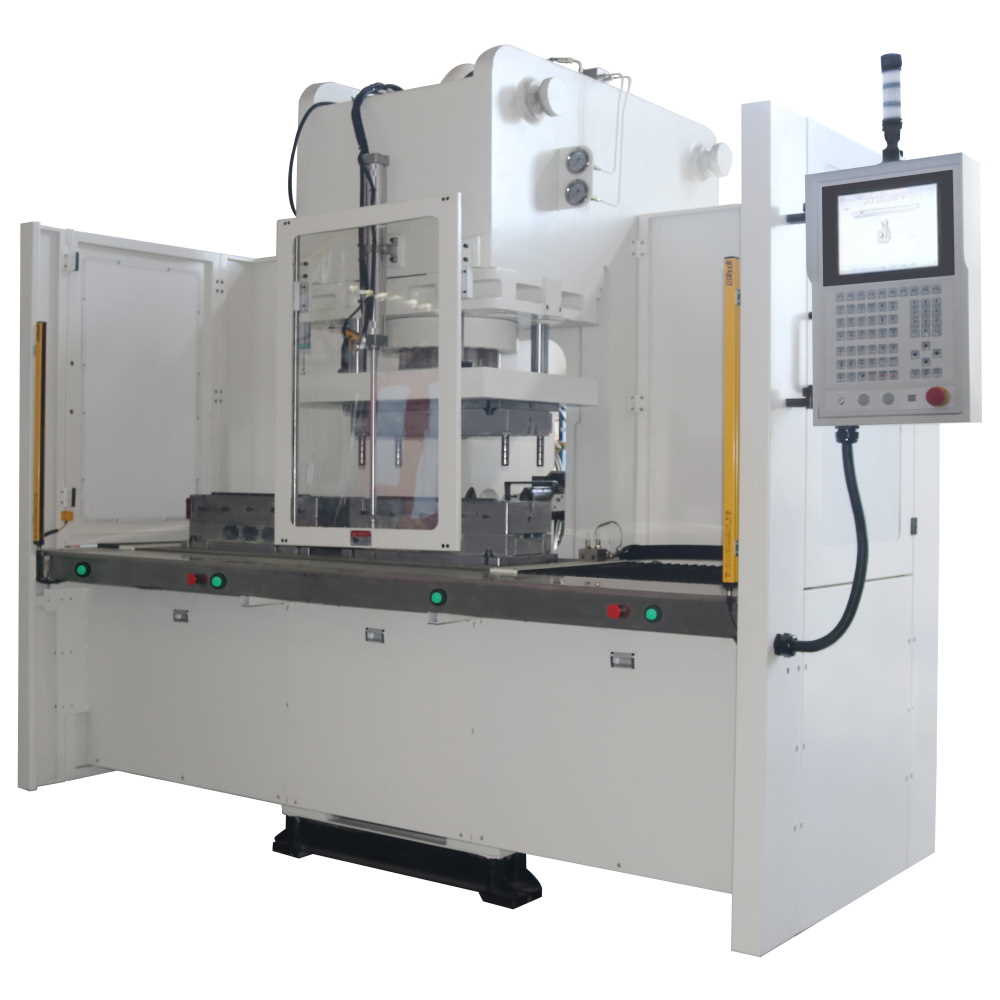

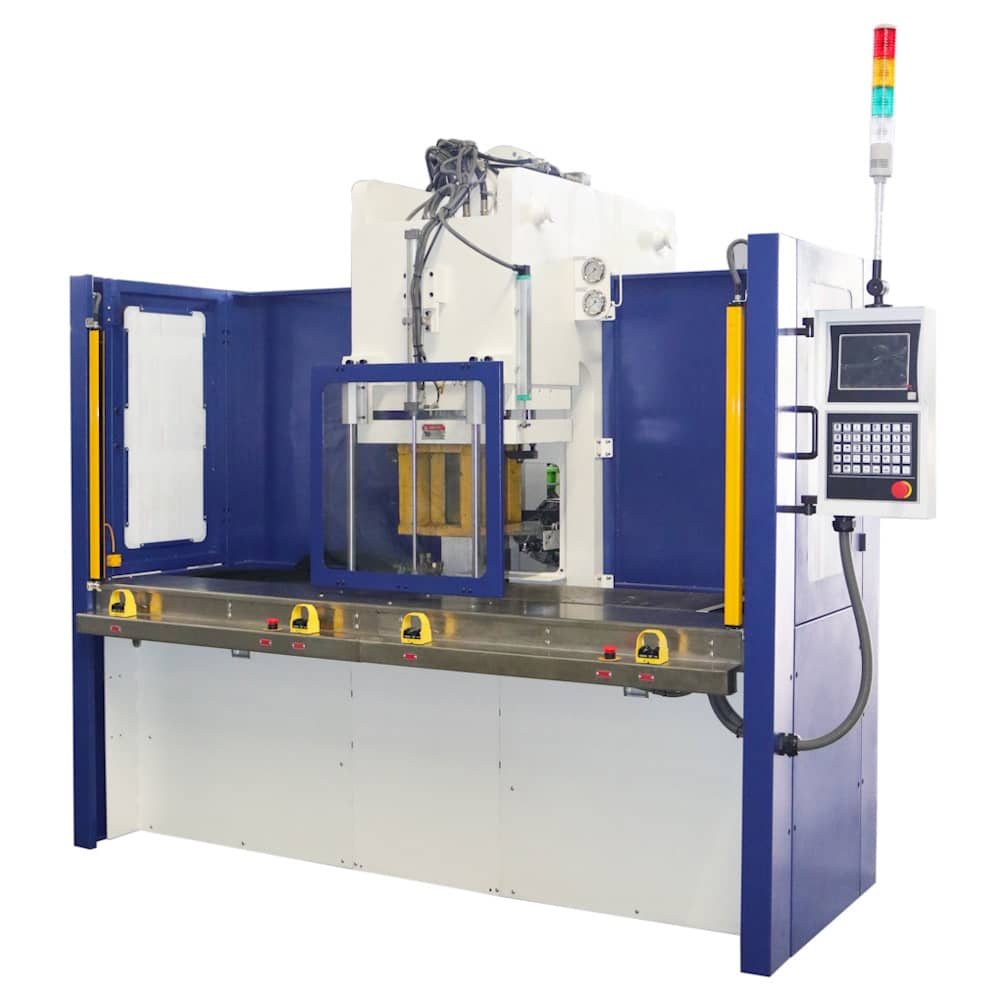

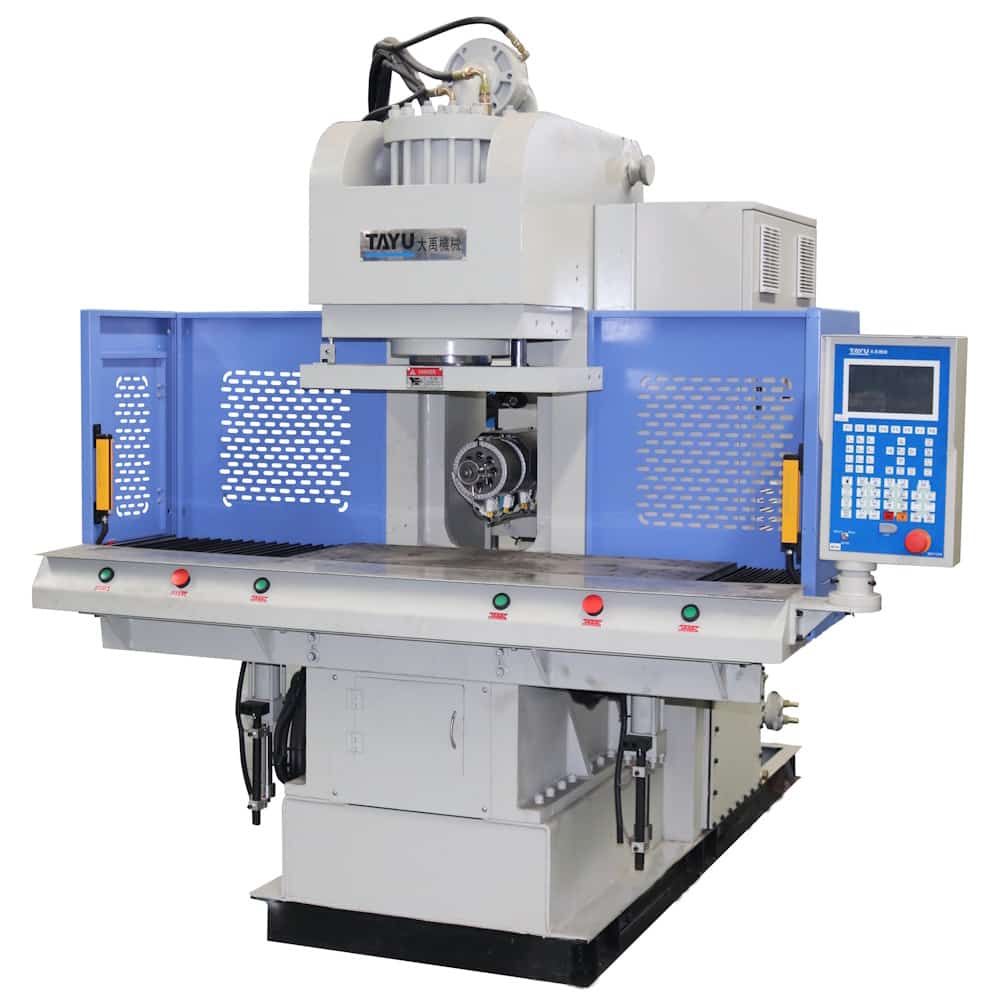

Вертикальный термопластавтомат ТПА бесколонного типа с челночным столом TC-DS

Вертикальный ТПА бесколонного типа с челночным столом TC-DS

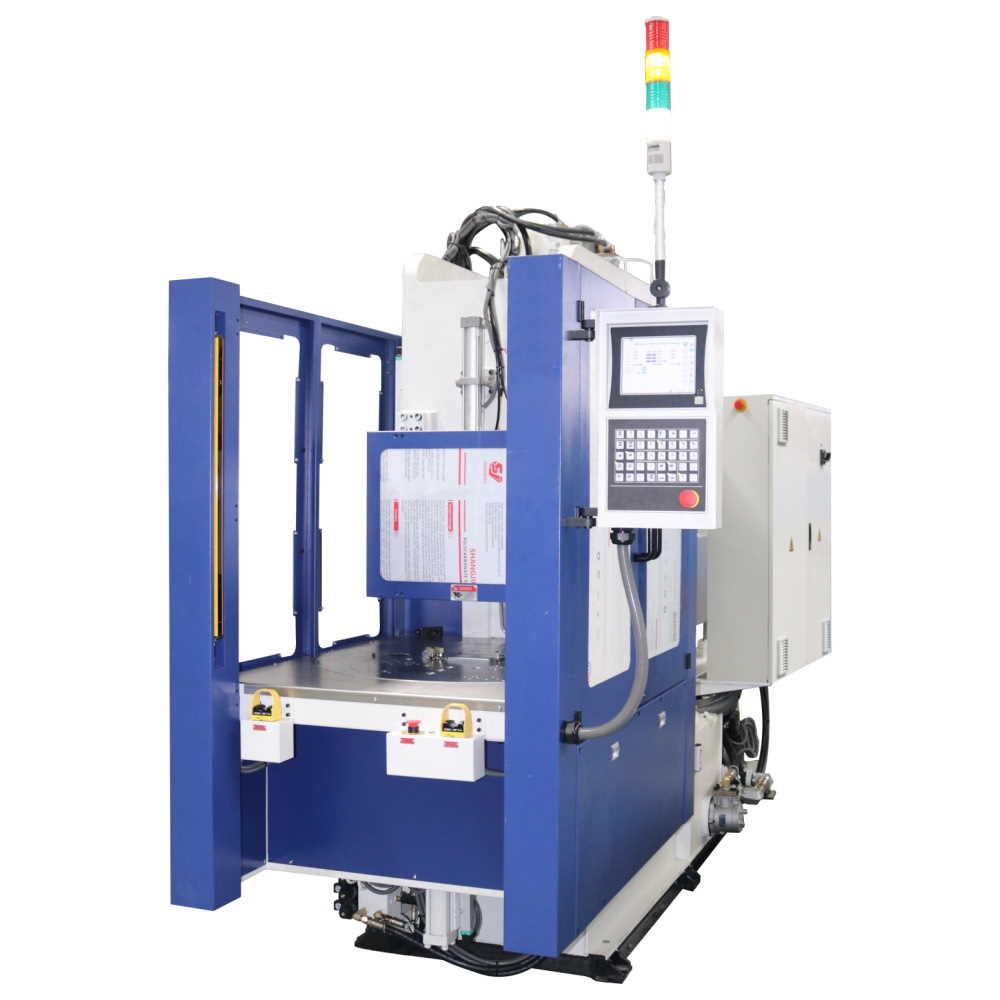

Вертикальный термопластавтомат ТПА бесколонного типа с поворотным столом TC-R

Вертикальный ТПА бесколонного типа с поворотным столом TC-R

Вертикальные термопластавтоматы серии TC бесколонного типа

Бесколонные ТПА TAYU серии TC имеют горизонтальный узел впрыска и вертикальный узел смыкания. Бесколонное исполнение станка обеспечивается благодаря жесткости C-образной рамы. Рабочая зона стола открыта для доступа с трех сторон. Основное направление использования литье погонажных изделий. За счет отсутствия колонн, серия TC удобна при литье таких изделий как: вилки электропитания с проводом, USB-кабели, гирлянды и так далее.

Модификации TC-S, TC-R и TC-DS – это модели с выдвижным, поворотным и челночным столом. Преимущество серии TC в том, что рабочая зона оператора не ограничена колоннами, Отсутствие колонн обеспечивает удобную работу с крупногабаритными и погонажными изделиями.

Добавить выбранную модель в корзину

TC-200

Цена

0,00 $

TC-200DS

Цена

0,00 $

TC-200R

Цена

0,00 $

TC-450

Цена

0,00 $

TC-450DS

Цена

0,00 $

TC-450R

Цена

0,00 $

TC-750

Цена

0,00 $

TC-750DS

Цена

0,00 $

TC-750R

Цена

0,00 $

TC-850

Цена

0,00 $

TC-850DS

Цена

0,00 $

TC-850R

Цена

0,00 $

TC-1200

Цена

0,00 $

TC-1200DS

Цена

0,00 $

TC-1200R

Цена

0,00 $

Характеристики
Отзывы

Модель

Узел впрыска

Диаметр шнека, мм

Теоретический объем впрыска, см³

Масса впрыска (PS), г

Давление впрыска, мПа

Скорость впрыска, см³/с

Теоретическая скорость впрыска, мм/сек

Количество зон нагрева, шт

Емкость бункера, л

Узел смыкания

Усилие смыкания, т

Усилие раскрытия, т

Минимальная высота пресс-формы, мм

Ход подвижной плиты, мм

Максимальное раскрытие, мм

Размер верхней плиты, мм

Размер нижней плиты, мм

Ход толкателей, мм

Усилие толкателей, т

Высота центра сопла, мм

Расстояние до центра сопла, мм

Размер выдвижной плиты, мм

Ход выдвижной плиты, мм

Диаметр стола, мм

Максимальные размеры формы, мм

Дополнительно

Максимальное давление гидросистемы, мПа

Объем масляного бака, л

Мощность двигателя насоса, кВт

Мощность нагрева цилиндра, кВт

Общая мощность, кВт

Расход охлаждающей воды, л/мин

Габаритные размеры (ДxШxВ), м

Масса машины, т

Высота плоскости стола (без учета виброопор), мм

TC-200	TC-200DS	TC-200R	TC-450	TC-450DS		TC-450R	TC-750	TC-750DS		TC-750R	TC-850	TC-850DS		TC-850R	TC-1200	TC-1200DS	TC-1200R

25	28	32	32	36	40	45	36	40	45	50	36	40	45	50	42	46	50
61	76	100	120	152	188	238	172	213	270	333	172	213	270	333	311	373	441
54	68	89	108	136	168	213	154	190	241	297	154	190	241	297	278	333	394
219	175	134	150	118	96	75	158	128	101	82	158	128	101	82	217	181	153
42	53	69	99	125	155	195	109	135	171	211	109	135	171	211	122	146	172
87			123				107				107				88
3			4				4				4				4
15			30				30				30				30

20			45				75				90				120
6,6			8,3				11				12				7,2
150			175				200				200				250
200			200				270				270				300
350			375				470				470				550
410x350	410x350	410x350	595x305	475x305		475x305	565x390	565x390		565x390	565x390	565x390		565x390	750x640	750x640	750x640
410x350	-	-	600x332	-		-	570x390	-		-	570x390	-		-	750x640	-	-
60			80				80				80				100
1,1			1,1				2,7				2,7				3,9
120±20			150±20				170±20				170±20				180±20
55			70				70				70				100
-	350x700	-	-	340x900		-	-	390x1100		-	-	390x1100		-	-	640x1500	-
-	350	-	-	450		-	-	570		-	-	570		-	-	750	-
-	-	700	-	-		900	-	-		1000	-	-		1000	-	-	1224
375x300	300x300	220x220	350x200	400x250		300x300	450x300	450x300		360x360	450x300	450x300		360x360	650x500	650x500	440x440

13			13				13				13				13
160			260				300				300				460
5,5			7,5				11				11				15
4,7			6,4				10,5				10,5				10,7
10,2			13,9				21,5				21,5				25,7
25			35				40				40				45
2,2x0,9x2	2,3x1,8x2	2,5x1,2x2	2,4x1,2x2,1	2,5x2x2,1		2,9x1,4x2,1	2,6x1,2x2,4	2,8x2,4x2,4		3,3x1,5x2,4	2,6x1,2x2,4	2,8x2,4x2,4		3,3x1,5x2,4	3,8x1,6x2,8	3,9x3,1x2,8	4,3x1,7x2,8
2,5	2,8	3	3,2	3,5		3,7	4,6	4,9		5,4	4,8	5,1		5,6	10	11,5	12
800	800	800	850	850		850	870	870		870	870	870		870	900	900	900
