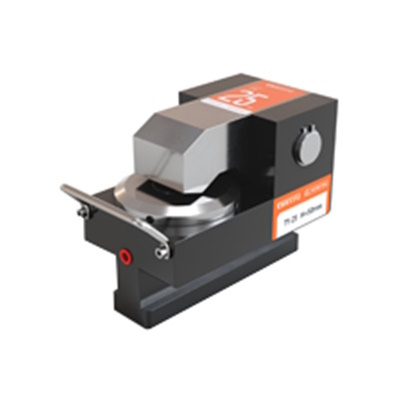

Гидроприжимы для пресс-форм GREEFU

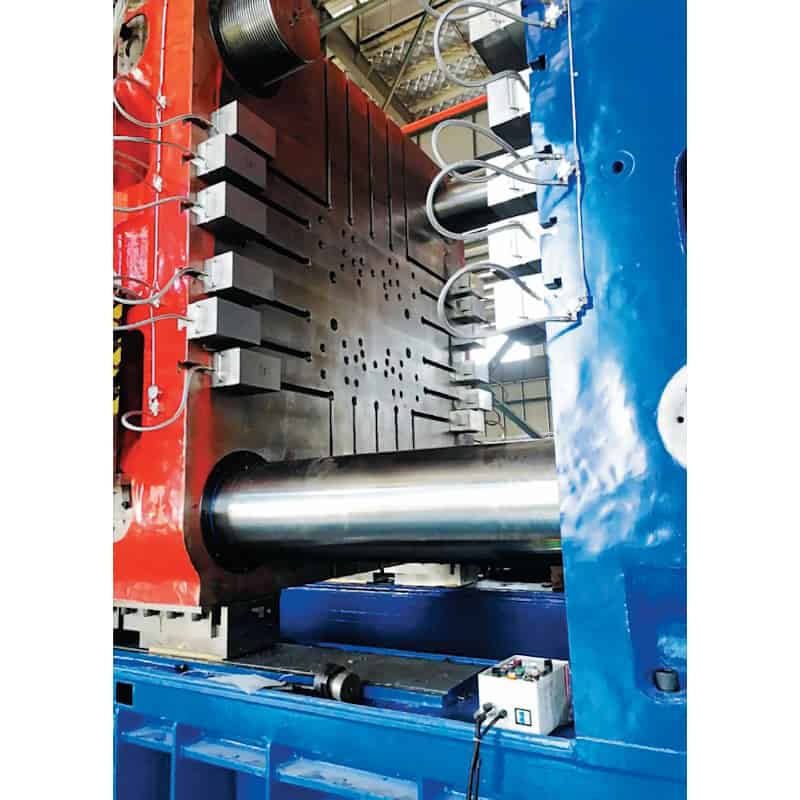

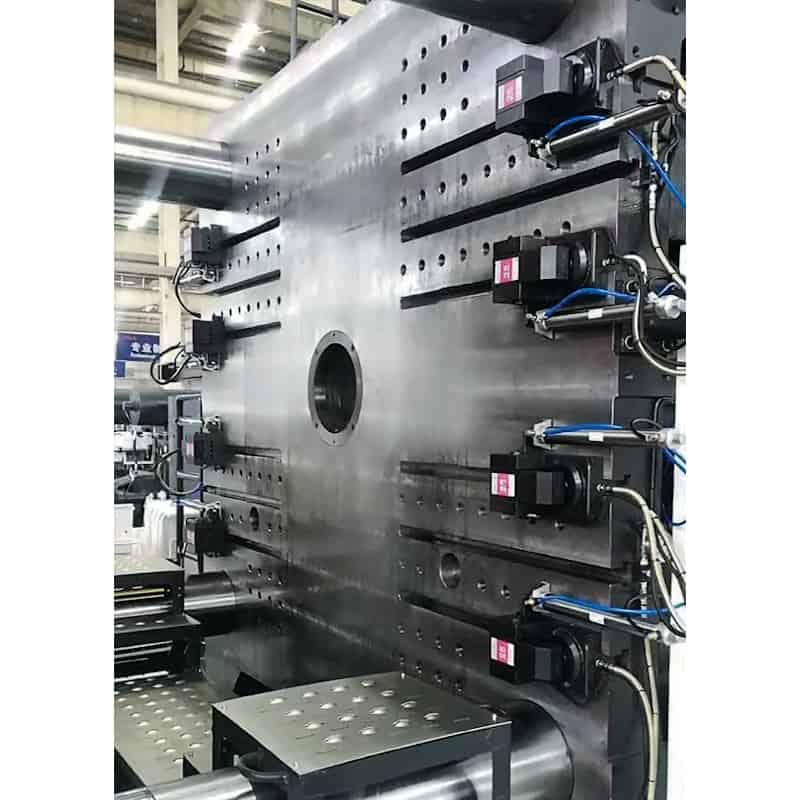

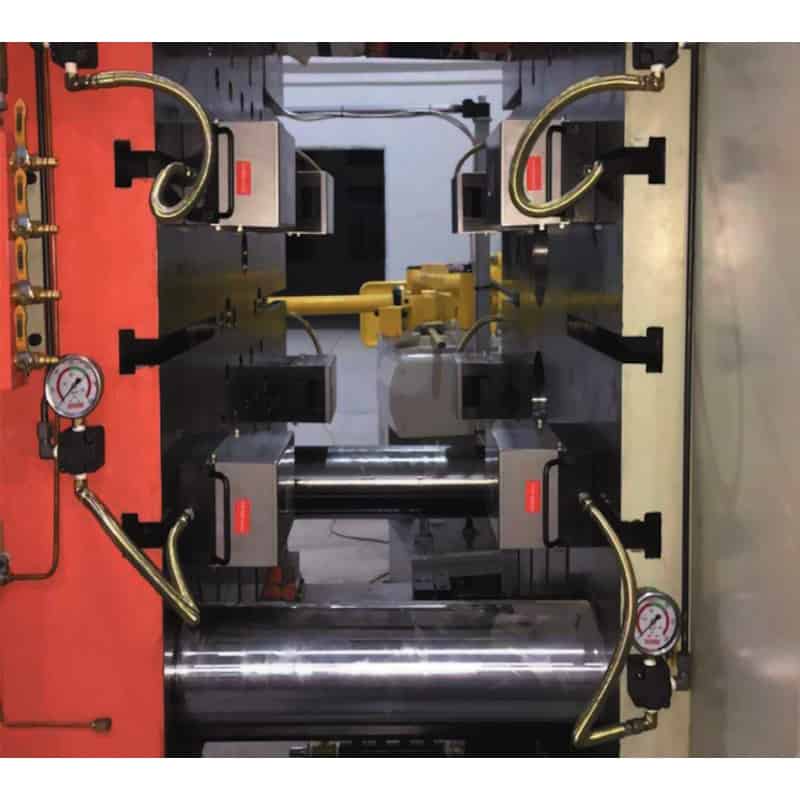

Обычно монтаж пресс-формы к термопластавтомату осуществляется вручную, закручиванием болтов в резьбовые отверстия или Т-образные пазы плит ТПА. Применение гидравлической системы с гидроприжимами GREEFU позволяет уйти от ручных операций, уменьшить время смены пресс-формы (после установки половинок формы на плиты станка фиксация происходит моментально, по нажатию на кнопку), повысить надежность фиксации, уменьшить износ резьбовых отверстий в плитах ТПА.
В комплектацию входят: гидроприжимы, гидравлическая станция, система управления и шланги.
| Гидроприжим |
| Количество оборудования, т |
| Количество зажимов |
| Гидравлический насосный агрегат |
| Высота масляного бака, мм |
Состояние зажима
Гидравлическая подача масла, подъем поршня, фиксация прижимной пластины.
Состояние освобождения
Сброс давления, опускание поршня, возврат пружины и прижимной пластины, нахождение в освобожденном состоянии. Перемещение зажимного устройства вручную в Т-образном пазе.
Примечание
При размещении заказа следует учитывать габаритные размеры T-образного паза термопластавтомата и высоту прижимной плиты на пресс-форме.
Состояние освобождения
По мере снижения давления в системе поршень плавно опускается, освобождая пружину. Под действием высвобожденной энергии пружина возвращает прижимную плиту в верхнее положение. Полное опускание поршня сигнализирует о переходе устройства в состояние освобождения, позволяя оператору вручную перемещать зажимное устройство вдоль Т-образного паза станка.

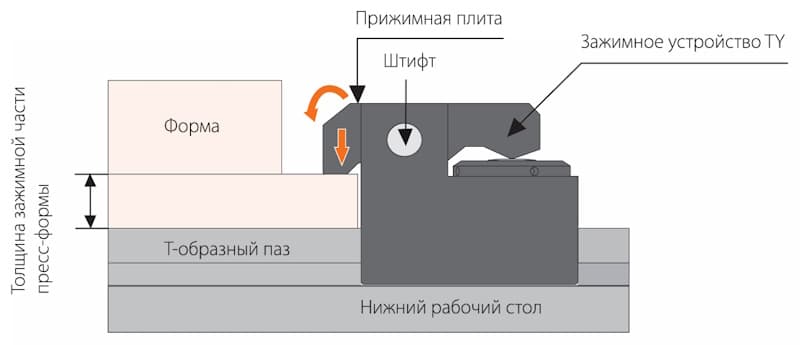

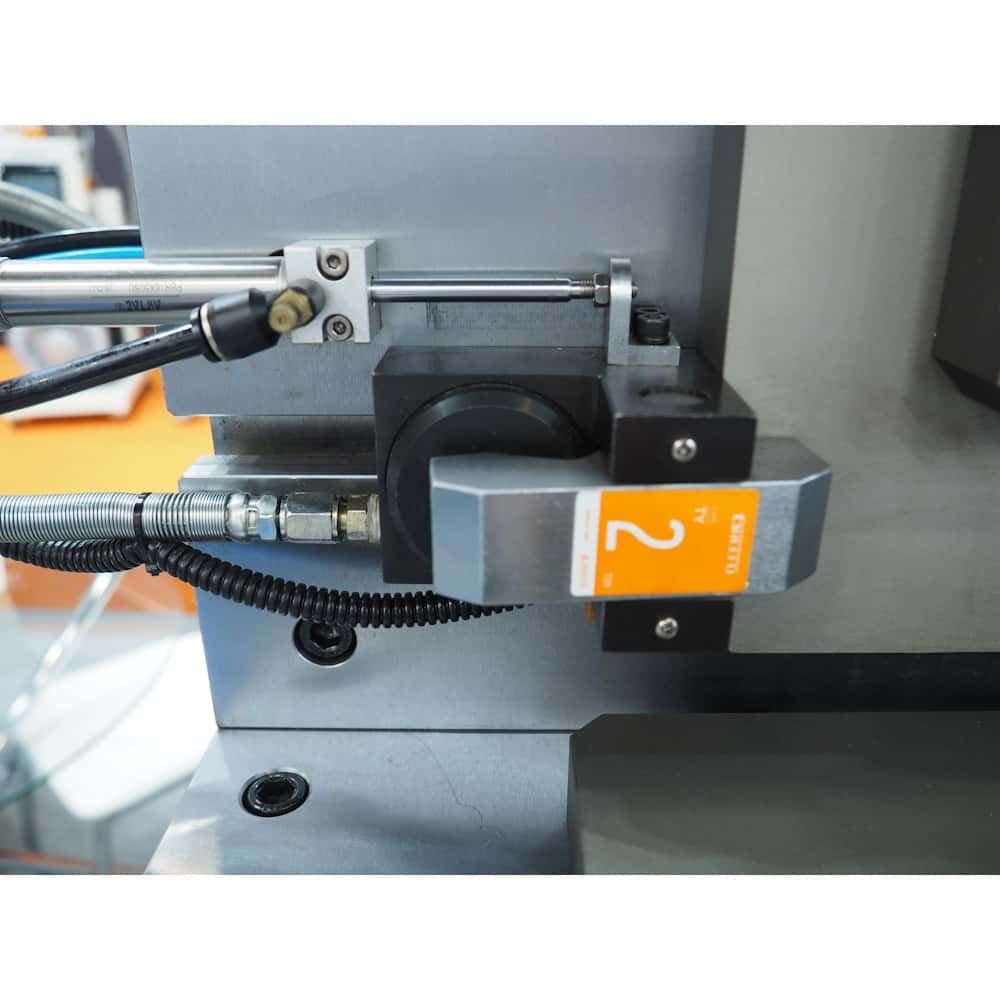

Состояние зажима
Подача гидравлического масла в цилиндр приводит в действие поршень, который, поднимаясь, обеспечивает надёжный прижим пресс-формы прижимной плитой.
Необходимо учитывать толщину прижимной плиты и рабочую высоту прижима, а также размеры Т-образного паза ТПА и прижима.

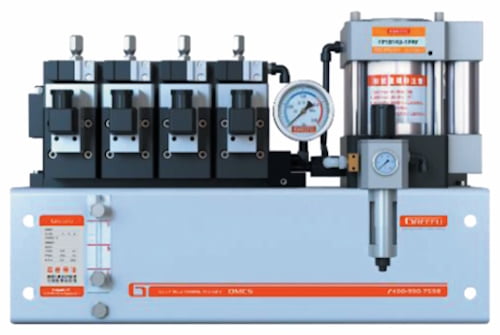

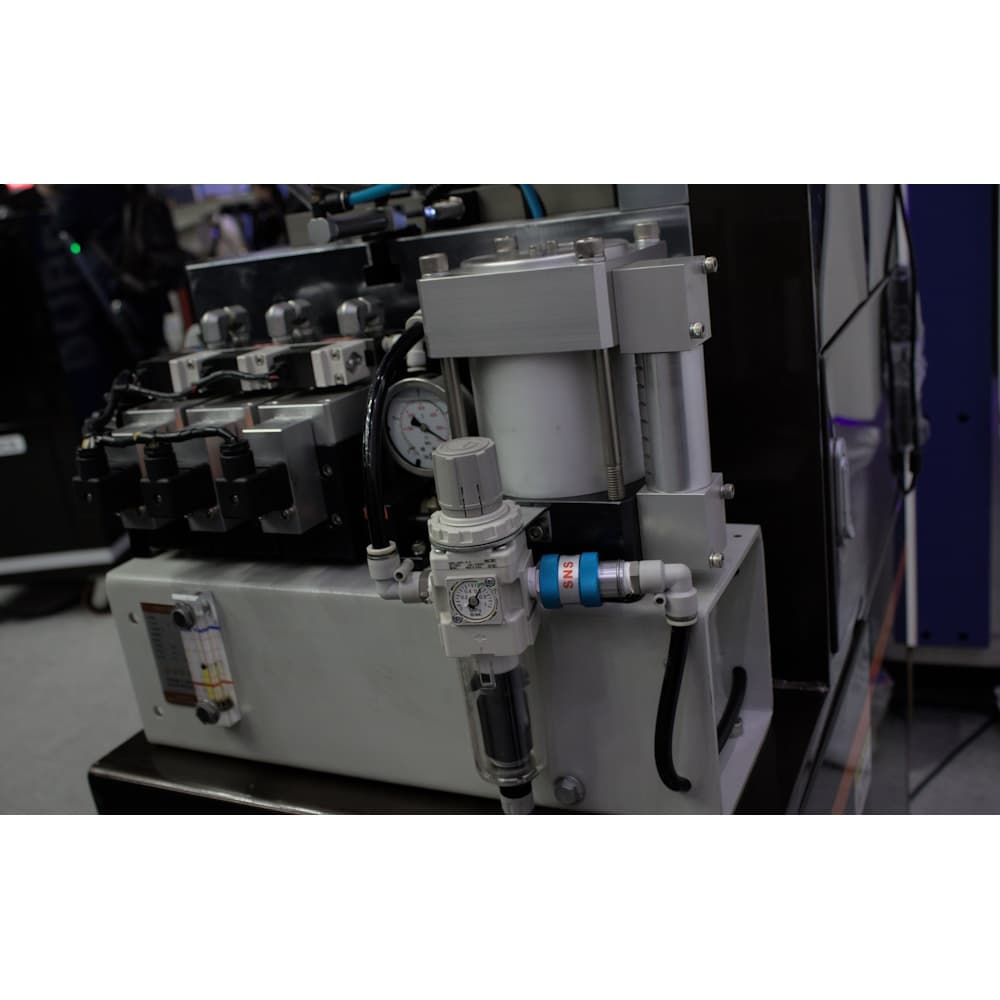

Гидравлическая станция состоит из моноблочного насоса, датчика давления, электромагнитного клапана, пневматического управляющего клапана, воздушного фильтра, маслобака и других компонентов.
