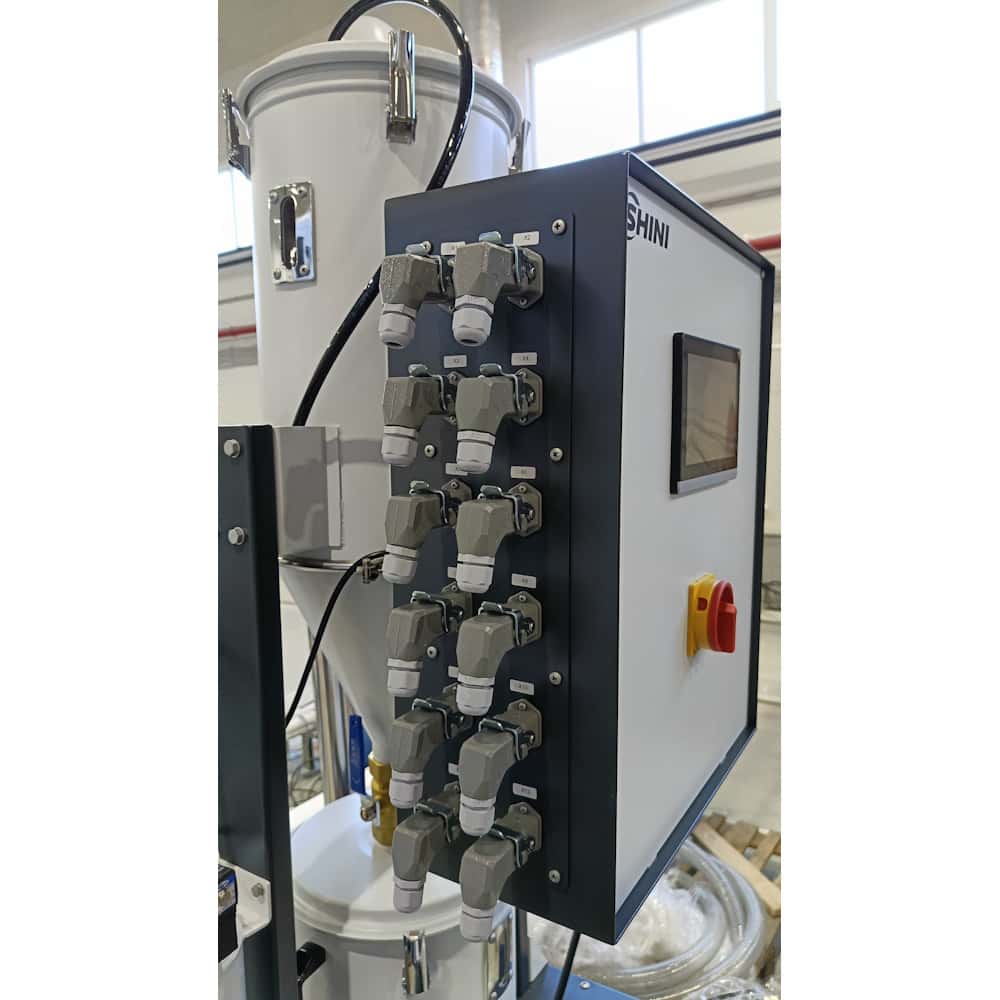

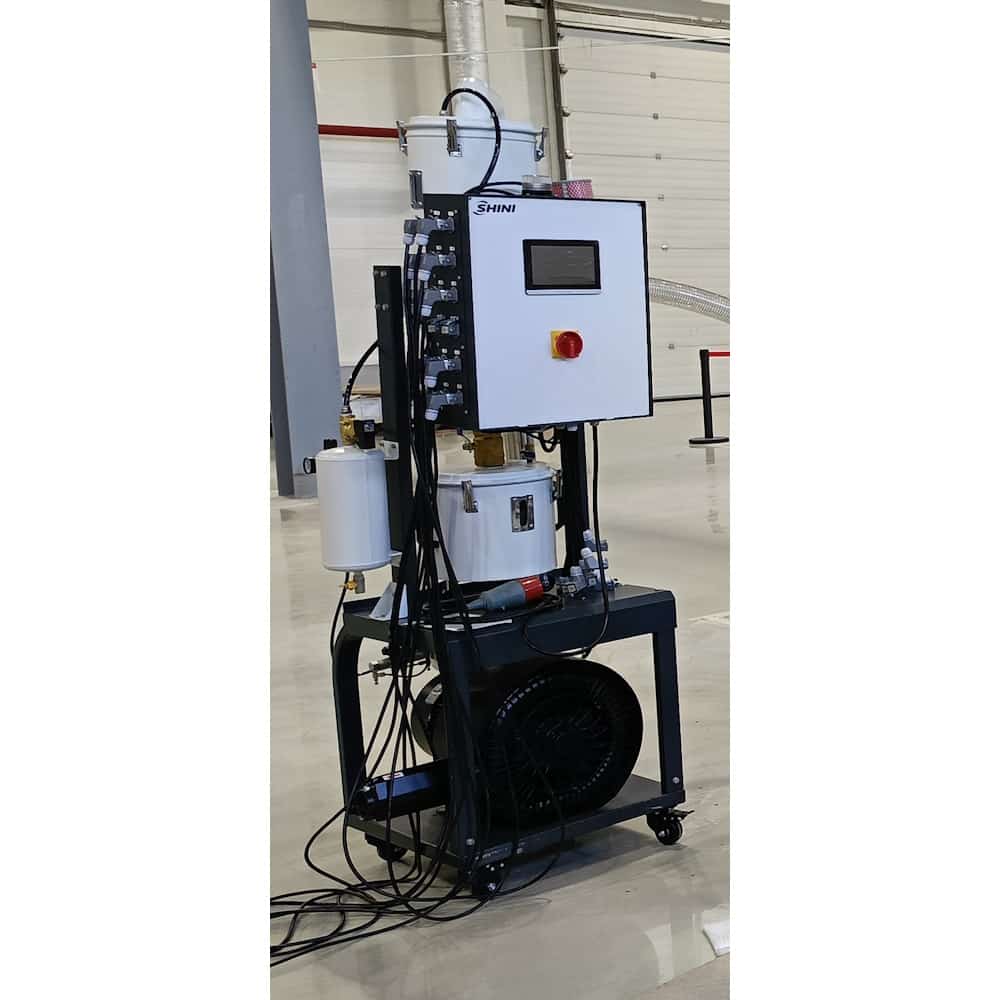

Централизованный вакуумный загрузчик Shini серии SCAL-HP

Вакуумный загрузчик Shini серии SСAL-HP предназначен для загрузки одного или нескольких видов полимерных материалов максимум на 12 точек подачи. Загрузчики SСAL-HP состоят из главного блока с пультом управления и бункерами SHR-U-S объемом от 3 до 96 литров. Бункеры изготовлены из нержавеющей стали и оснащены металлической сеткой-экраном. Главные блоки автозагрузчиков (генераторы вакуума) оснащены воздушными фильтрами. Трехфазное питание оборудования дает возможность достижения высокой производительности (до 2200 кг/час).

Добавить выбранную модель в корзину

SCAL-5HP-UG1212-D

Заказать

SCAL-10HP-UG1212-D

Заказать

SCAL-20HP-UG1212-D

Заказать

КРУГОВОЙ ОБЗОР

	Модель
Основной блок	Мощность двигателя, кВт
	Размеры, мм (HxWxD)
	Масса, кг
Бункер приемник	Применяемая модель
	Объем бункера, л
	Масса, кг
Диаметр транспортной / всасывающей трубы, дюйм
Производительность, кг/ч

SCAL-5HP-UG1212-D			SCAL-10HP-UG1212-D		SCAL-20HP-UG1212-D
3			7.5		11
1390x800x670			2020x860x845		2155x795x1035
100			230		260
12xSHR-3U-S	12xSHR-6U-S	12xSHR-12U-S	12xSHR-24U-S	12xSHR-36U-S	12xSHR-48U-S	12xSHR-96U-S
3	6	12	24	36	48	96
4.5	7.5	9	11	12	18	23
1.5" / 2"			2" / 2.5"		2.5" / 3"
1350			2000		2200

Модель	Диаметр стального воздушного трубопровода	Диаметр стального матерального трубопровода	Диаметр воздушного трубопровода	Диаметр материального трубопровода	Диаметр стального тройника	Диаметр соединения трубы	Диаметр всасывающего патрубка
SCAL-5HP-UG1212-D	2" (Ø50.8)	1.5" (Ø38.1)	2" (Ø50.8)	1.5" (Ø38.1)	1.5"	1.5"	1.5"
					2"	2"
SCAL-10HP-UG1212-D	2.5" (Ø63.5)	2" (Ø50.8)	2.5" (Ø63.5)	2" (Ø50.8)	2"	2"	2"
					2.5"	2.5"
SCAL-20HP-UG1212-D	3" (Ø76.2)	2.5" (Ø63.5)	3" (Ø76.2)	2.5" (Ø63.5)	2.5"	2.5"	2.5"
					3"	3"

Примечание:

Тест производительности: полимерные гранулы насыпной плотности 0.65 кг/л, диаметром 3 - 5 мм, высота вертикальной подачи - 4 м, горизонтальная подача - 5 м.
Источник питания: 3Φ, 230/400/460/575 В, 50/60 Гц.
Трубопроводы являются опциональным оснащением и приобретаются отдельно.

Габаритные размеры вакуумного загрузчика SСAL-HP

Циклонный пулеотделитель снижает нагрузку на воздушный фильтр;
7-ми дюймовый сенсорный экран и PLC-контроллер отображают режим работы загрузчика и упрощает его настройку и обслуживание;
Независимая функция отключения сигнала может управлять максимум 12 продувочными клапанами SBU;
Главный блок оснащен устройством автоматической продувки, которое обеспечивает непрерывную очистку;
Изготовленный из нержавеющей стали центральный бункер обеспечивает отсутствие загрязнение используемого материала;
Циклонный пылеотделитель и воздушный фильтр увеличивают срок службы оборудования;
Загрузчик укомплектован интерфейсом RS-485 и аварийной сигнализацией.
