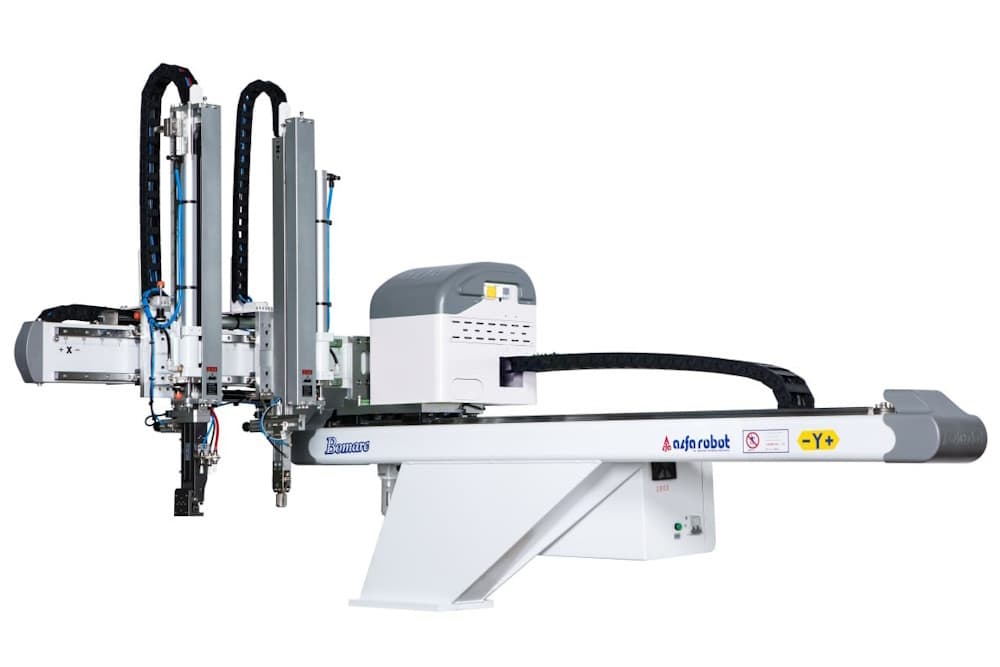

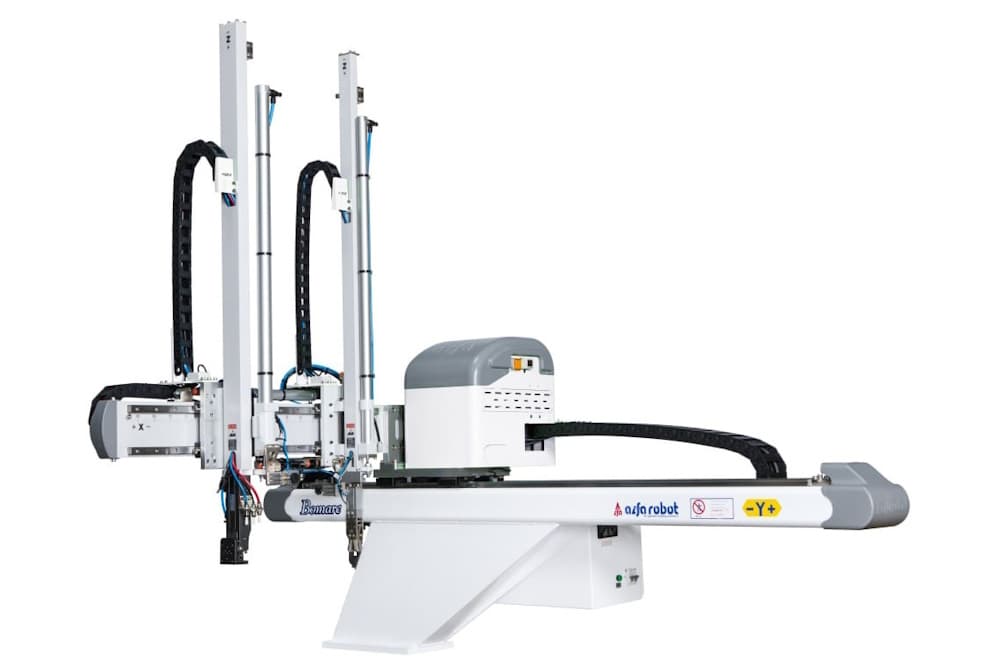

Робот Bomarc Economical BE850 IDY/WDY
Робот Bomarc Economical BE850 IDY/WDY позволяет автоматизировать извлечение изделий или удаление литников с высокой скоростью и точностью, по доступной цене. Робот Bomarc Economical BE850 IDY/WDY может извлекать готовое изделие и со стороны подвижной плиты термопластавтомата и со стороны неподвижной плиты.
- Диапазон применения - для ТПА с усилием смыкания от 160 до 300 тонн.
- Оснащается рукой одноэтапного или телескопического типа с длиной вертикального хода 850 мм.
- Движение по оси Y осуществляется посредством серводвигателя.
- Движение по осям X и Z осуществляется с помощью пневмоцилиндров.
- Возможна установка многофункционального контроллера HB 44.
УПРАВЛЕНИЕ
- Система управления интегрирована в конструкцию робота.
- Пульт управления с пользовательским интерфейсом диалогового типа.
- Энергонезависимая память на 20 режимов облегчают настройку робота при смене пресс-форм. Задаваемые параметры включают способы укладки изделий, выбор угла поворота, временные задержки, оповещения об ошибках.
- Автоматическое определение и запись ошибок в процессе работы.
- Извлечение изделий возможно как со стороны подвижной, так и неподвижной плиты ТПА с различными типами поворотных движений.
- Широкий выбор способов извлечения и укладки продукции.
- Стандартный интерфейс подключения конвейера или вертикального транспортёра.
- Робот для съема изделий полностью соответствует стандартам EUROMAP.
| Модель | BE850 IDY (W) |
| A, мм | 1705 (1370) |
| B, мм | 1550 (1120) |
| C, мм | 580 |
| D, мм | 965 |
| E, мм | 450 |
| F, мм | 300 (275) |
| G, мм | 220 (160) |
| H, мм | 120 (170) |
| I, мм | 780 |
| J, мм | 280 (250) |
| K, мм | 310 (280) |
| L, мм | 1905 |
| M, мм | 440 |
| N, мм | 1300 |
| O, мм | 300 |
| P, мм | 350 |
| Q, мм | 200 |
Рейтинг
Оставить свой отзыв
Рекомендуемый ТПА, т
160-300
Потребляемая мощность, кВт
1
Привод оси
сервомотор переменного тока
Длина поперечного хода, мм
1300 (1500)
Длина горизонтального хода, мм
P:300 R:100
Длина вертикального хода, мм
850
Максимальная нагрузка, кг
3
Время извлечения без нагрузки, с
1.7
Минимальное время цикла, с
9.0
Потребление воздуха, NL/рабочий цикл
23
Вес нетто, кг
190-240
Примечание:
- P - манипулятор для извлечения изделий;
- R - манипулятор для извлечения литника;
- I - одноступенчатый манипулятор;
- W - манипулятор телескопического типа;
- D - два захвата для съема изделия и литника;
- Y - приводится в движение по оси поперечного хода, посредством сервомотора переменного тока.
| Источник питания | Рабочее давление | Максимально допустимое давление | Система привода | Поворотные движения |
| 1-фазный переменный ток напряжением 220 В ± 10 В, 50/60 Гц | 5 кгс/см2 0.49 МПа |
7 кгс/см2 0.7 МПа |
Y – двигатель с управлением от частотного преобразователя; X, Z - Пневматический цилиндр |
900С Пневматический привод |
