Модели роботов Шини серии ST5-S2

Цена указана на условиях FOB.

Shini ST5-S2

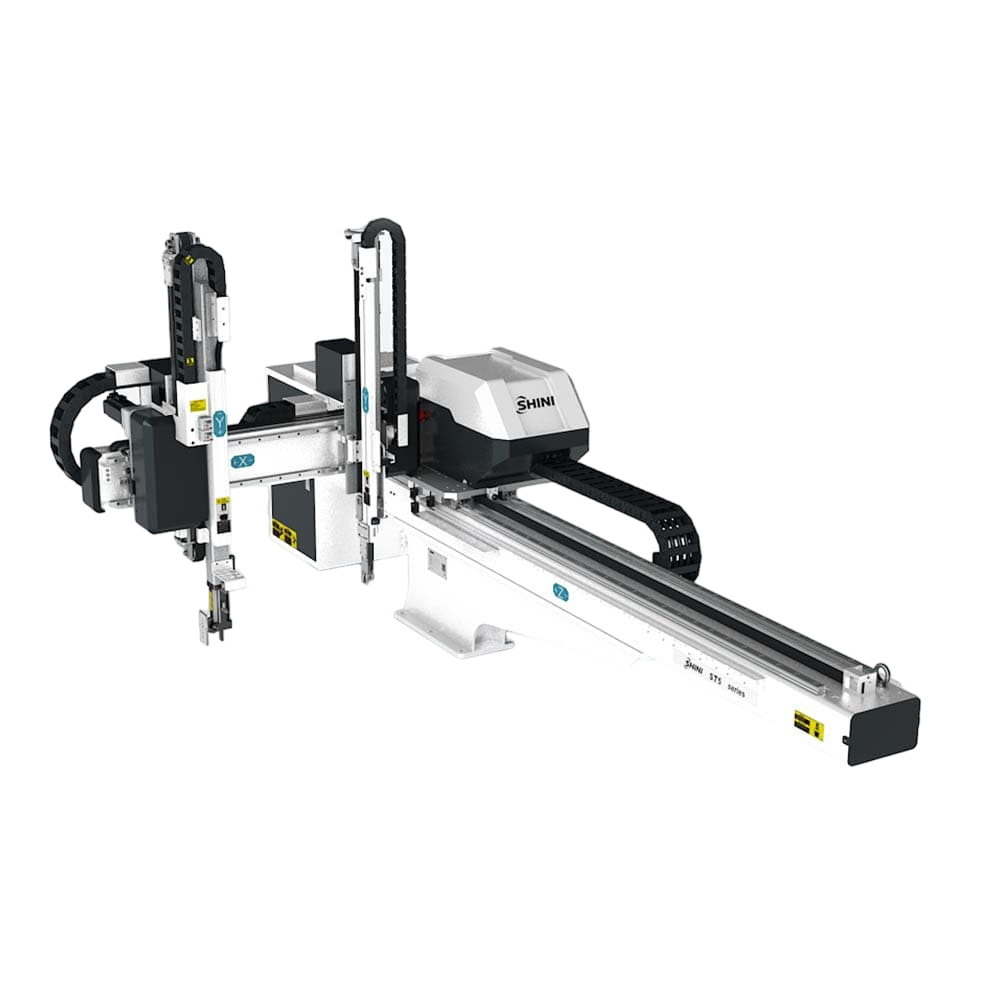

Стандартный пятиосевой робот ШИНИ ST5-S2

Робот Шини серии ST5-S разработан для быстрого и точного извлечения изделий из термопластавтомата и размещения их в заданных позициях (desired locations). Оборудование предназначено для 3-плитной пресс-формы или комбинированной горячеканальной литниковой системы. Робот Shini поддерживает функции компоновки, штабелирования, контроля качества и размещения в пресс-форме. Совместим с термопластавтоматами с усилием смыкания до 850 тонн.

Добавить выбранную модель в корзину
Цена
8 677,00 $
Цена
8 677,00 $
Цена
9 179,00 $
Цена
11 893,00 $
Цена
14 991,00 $
Цена
0,00 $
Модель
Рекомендуемый ТПА, т
Поперечный ход, мм
Продольный ход, мм Основная ось
Вспомогательная ось
Вертикальный ход, мм Основная ось
Вспомогательная ось
Максимальная нагрузка, включая захват, кг
Минимальное время извлечения, с
Минимальное время цикла, с
Давление воздуха, бар
Максимальное потребление воздуха, Nl/цикл*
Вес, кг
Размеры, мм A
В
С
D
E
F
G
H
I
J
K
L
ST5-700-1200D-S2 ST5-700-1400D-S2 ST5-900-1600DT-S2 ST5-1100-1800DT-S2 ST5-1300-2000DT-S ST5-1500-2200
50-80 80-160 220-260 320-400 450-650 650~850
1200 1400 1600 1800 1600 2200
370 420 420 650 650 750
370 420 420 650 650 750
700 700 (800) 900 (1000) 1100 (1200) 1300 1500
700 750 (850) 950 (1050) 1100 (1200) 1300 1550
3 3 5 6 6 12
1.3 1.3 1.3 1.5 1.5 3.5
5.2 5.2 5.5 6.2 6.5 9.5
4~6 4~6 4~6 4~6 4~6 4~6
5 5 5 5 6 6
260 280 310 340 370 930
2230 2560 2760 3010 3210 3850
1250 1390 1490 1710 1710 2140
1470 1465 (1565) 1300 (1350) 1490 (1540) 1610 1610
700 700 (800) 900 (1000) 1100 (1200) 1300 1500
750 750 (850) 950 (1050) 1100 (1200) 1300 1550
1200 1400 1600 1800 2000 2200
145 145 145 160 160 245
120 160 140 160 160 170
580 650 700 1030 1030 1220
110 175 240 240 240 2900
90 140 175 240 240 x
1500 1820 2020 2150 2350 x
Примечание:
  1. "M" ─ подходит для трехплитной пресс-формы.
    "EM12" ─ интерфейс связи EUROMAP 12.
    "EM67" ─ интерфейс связи EUROMAP 67.
    "ABS" ─ в конце кода модели означает модели высокой точности.
    "N" ─ сторона выгрузки противоположная оператору. Выгрузка на сторону оператора без "N".
  2. Требование к источнику питания: 1Ф, 220 В, 50 Гц.
  3. «*» Максимальный расход воздуха для вакуумного устройства 60 нл/мин.
  4. () означает опцию
  5. ◌ означает опцию (к коду модели добавлена "I")
    "-" означает недоступно



Габаритные размеры робота Шини ST5-S2
Габаритные размеры робота ST5-S2
