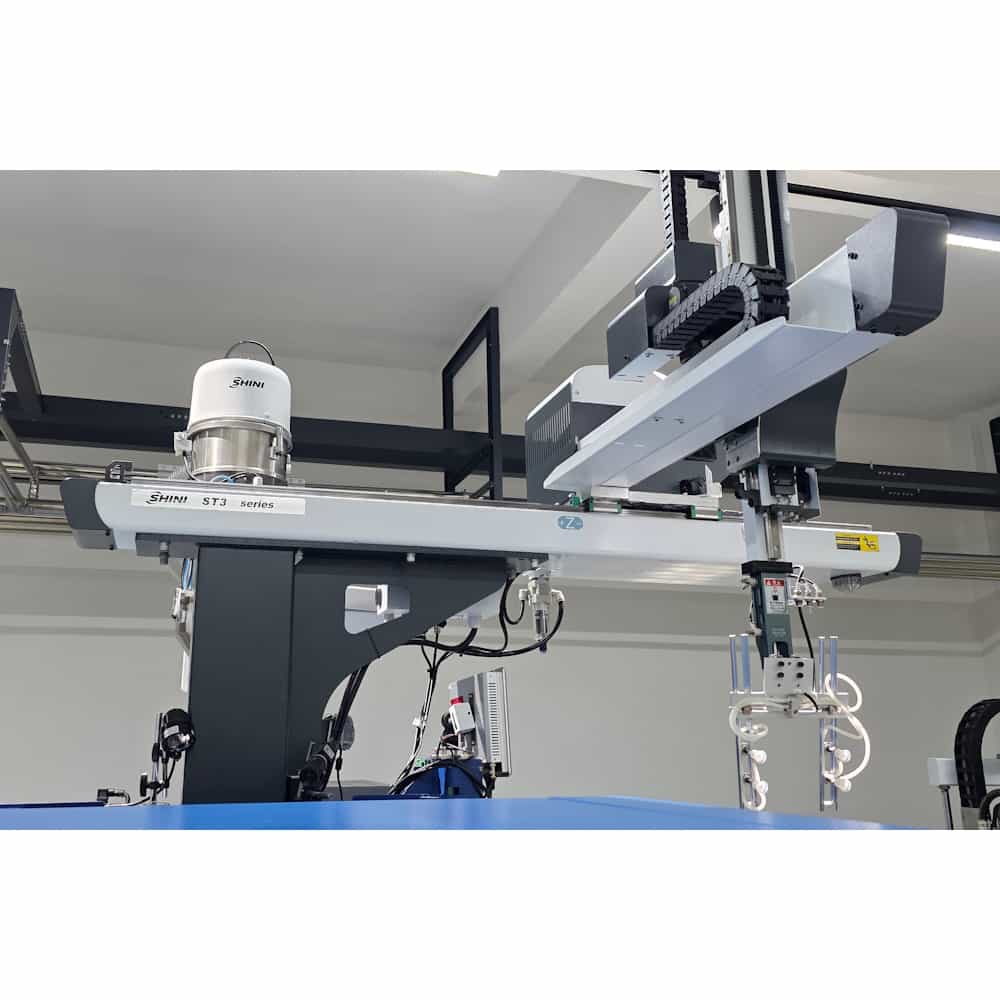

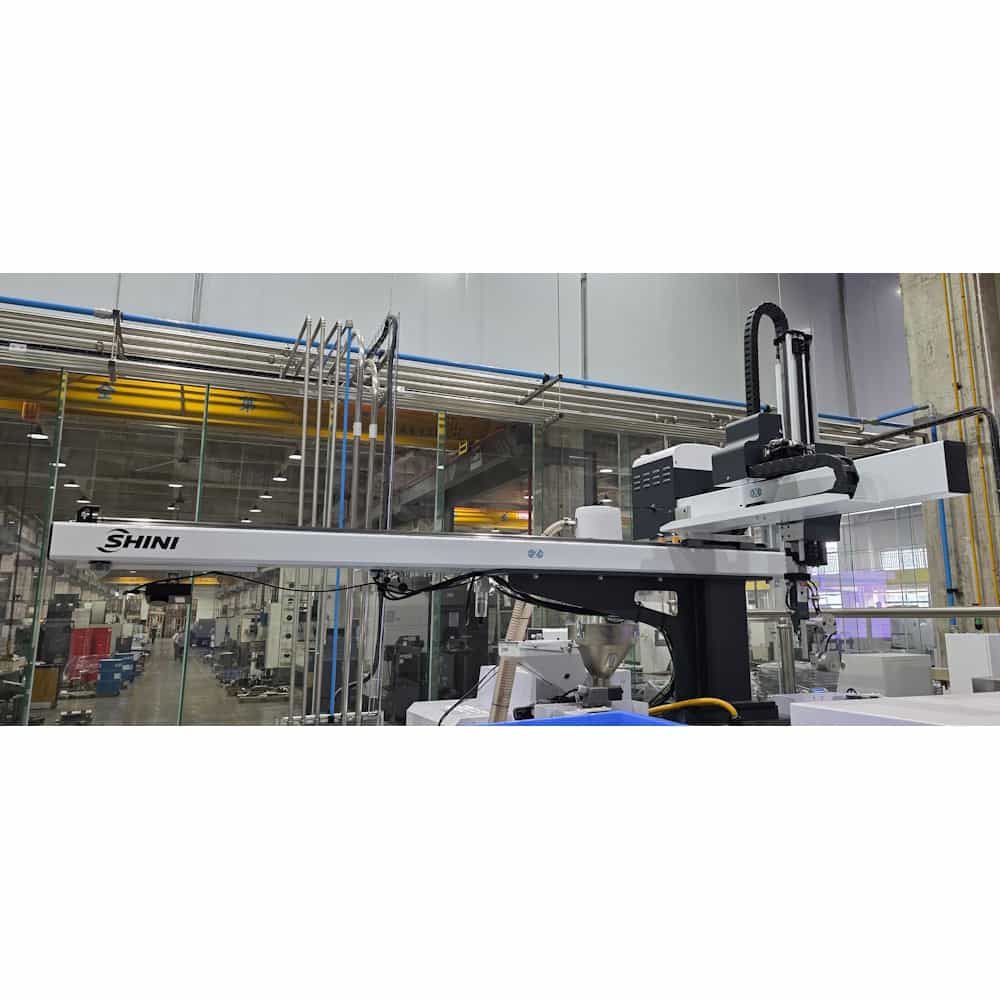

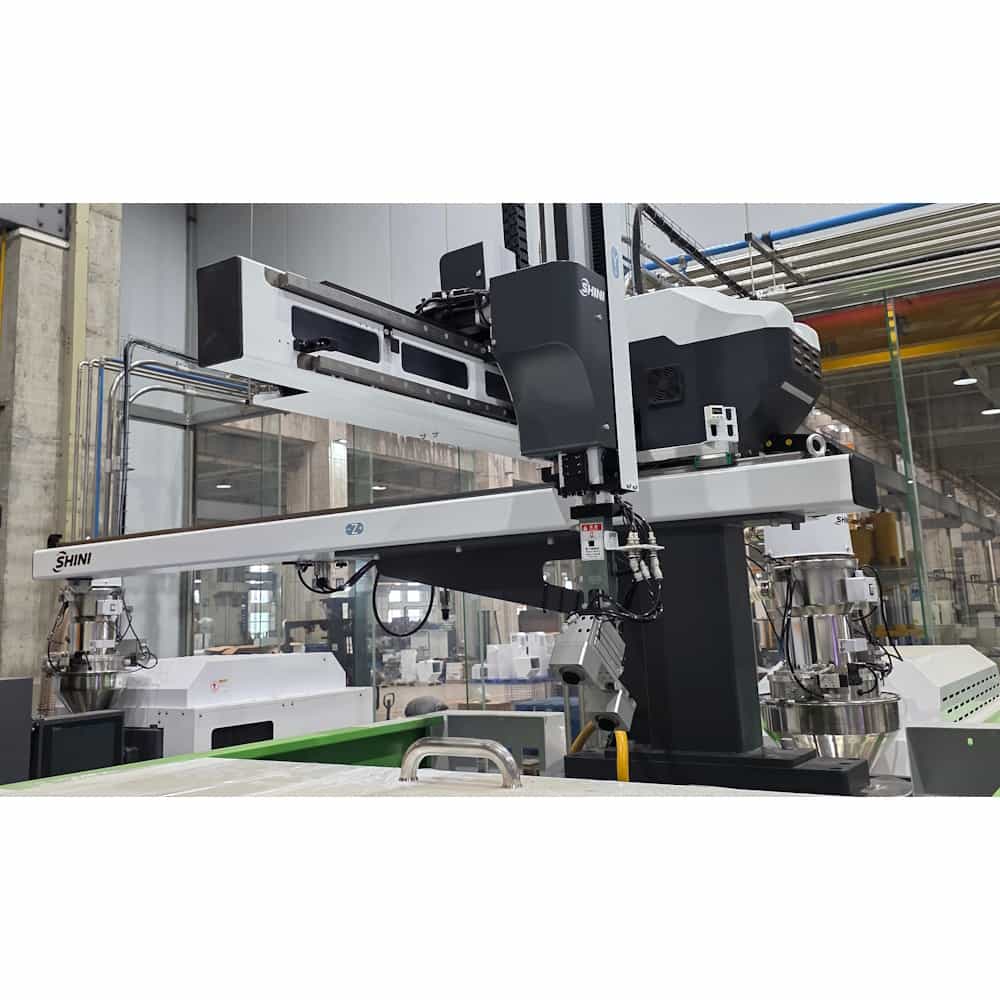

Трех/пятиосевой робот для прессформ Shini серии ST3/ST5-I

Роботы данной серии разработаны для быстрого и точного извлечения изделий из ТПА и размещения их в заданных позициях. Оборудование предназначено для 2-х или 3-х плитных пресс-форм или горячеканальной литниковой системы. Робот для прессформ Shini серии ST3/ST5-I поддерживает функцию компоновки, штабелирования, контроля качества и размещения в пресс-форме. Совместим с термопластавтоматами с усилием смыкания от 80 до 450 тонн.

Добавить выбранную модель в корзину

ST3-800-1400T-S2-I

Заказать

Заказать

Заказать

Заказать

Заказать

Заказать

Заказать

Заказать

Заказать

Заказать

Заказать

Заказать

Модель
Рекомендуемый ТПА, т
Поперечный ход, мм
Горизонтальный ход, мм	Главная ось
	Вспомогательная ось
Вертикальный ход, мм	Главная ось
	Вспомогательная ось
Максимальная нагрузка, включая захват, кг
Минимальное время извлечения, с
Минимальное время цикла, с
Давление воздуха, бар
Максимальное потребление воздуха, Nl/цикл*
Вес, кг
Размеры, мм	A
	B
	C
	D
	E
	F
	G
	H
	I
	J
	K
	L

ST3-800-1400T-S2-I	ST3-1000-1600T-S2-I	ST3-1200-1800T-S2-I	ST3-1300-2000T-S2-I	ST3-1400-2000MT-S-I	ST3-1600-2200MT-S-I	ST3-1800-2400MT-S-I	ST5-800-1400DT-S2-I	ST5-1000-1600DT-S2-I	ST5-1200-1800DT-S2-I	ST5-1300-2000DT-S-I	ST5-1500-2200DT-S-I
80-160	180-300	320-450	480-650	480-650	650-850	850-1400	80-160	180-300	320-450	480-650	660-850
1400	1600	1800	2000	2000	2200	2400	1400	1600	1800	2000	2200
800	900	1050	1050	1000	1600	1600	550	650	850	850	1050
х	х	х	х	х	х	х	550	650	850	850	1050
800	1000	1200	1300	1400	1600	1800	800	1000	1200	1300	1500
х	х	х	х	х	х	х	800	1000	1200	1300	1500
5	5	6	6	10	20	20	5	5	6	6	12
1.3	1.4	1.5	1.8	3	3.3	3.6	1.3	1.4	1.5	1.8	2.0
5.2	5.5	6.5	6.8	13	14	16	5.2	5.5	6.3	6.8	12
4~6	4~6	4~6	4~6	4~6	4~6	4~6	4~6	4~6	4~6	4~6	4~6
4	4	4	6	6	6	6	4	4	4	6	6
250	300	320	340	530	580	650	290	320	340	360	450
2110	2310	2550	2750	2700	2900	3100	2110	2310	2550	2750	3100
1700	1800	1950	1900	1817	2500	2500	1700	1800	1900	1900	2160
1250	1350	1550	1500	1680	1890	1990	1250	1350	1450	1500	1740
800	1000	1200	1300	1400	1600	1800	800	1000	1200	1300	1500
800	900	1160	1160	1000	1600	1800	800	1000	1200	1300	1500
1400	1600	1800	2000	2000	2200	2400	1400	1600	1800	2000	2200
180	180	250	250	2450	2650	2850	180	180	250	250	230
230	230	200	200	145	220	220	110	110	220	220	440
1650	1900	2200	2400	355	355	355	800	900	1160	1160	1540
х	х	х	х	х	х	х	230	230	200	200	245
х	х	х	х	х	х	х	220	220	200	200	245
х	х	х	х	х	х	х	1650	1900	2200	2400	2620

Примечание:

"M" ─ подходит для трехплитной пресс-формы.
"EM12" ─ интерфейс связи EUROMAP 12.
"EM67" ─ интерфейс связи EUROMAP 67.
"N" ─ сторона выгрузки противоположная оператору. Выгрузка на сторону оператора без "N".
Требование к источнику питания: 1Ф, 220 В, 50 Гц.
«*» Максимальный расход воздуха для вакуумного устройства 60 нл/мин.

Габаритные размеры трехосевого робота с сервоприводом Шини ST3 — Габаритные размеры трехосевого робота с сервоприводом ST3

Габаритные размеры трехосевого робота с сервоприводом Шини ST5 — Габаритные размеры пятиосевого робота с сервоприводом ST5

Габаритные размеры трехосевого робота с сервоприводом Шини ST3-MT — Габаритные размеры пятиосевого робота с сервоприводом ST3-MT

Усовершенствованный привод гарантирует бесперебойную работу;
Модульная конструкция и разделенная структура платы позволяют заменить необходимый модуль без демонтажа и замены всего оборудования, что является преимуществом перед аналогичными блоками управления приводами;
Общая шина постоянного тока обеспечивает стабильную работу привода и высокую устойчивость к перегрузкам. Кроме того, для ее работы необходим только рекуперативный резистор, экономя монтажное пространство;
Главный модуль управления и сервомодуль расположены на одной опорной плите, что исключает использование большого количества проводов и повышает стабильность и надежность системы;
Параметры сервопривода автоматически устанавливаются панелью управления;
Управляемый интерфейс шины совместим со всеми типами, применим для новых 8-дюймовых манипуляторов;
Помимо стабильного разделения, устройство упрощает процедуру подключения и не требует блока управления больших габаритов.
