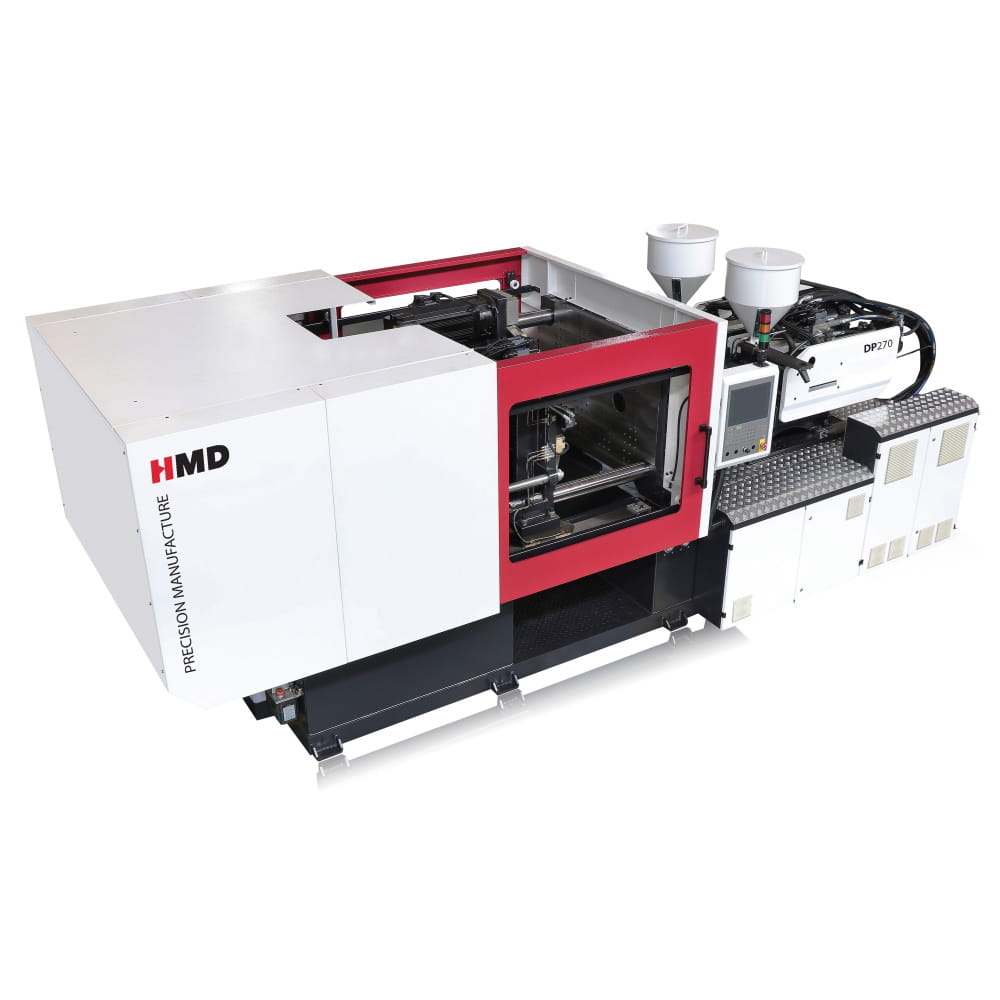

Бикомпонентные термопластавтоматы серии DP

Термопластавтоматы HMD (HWAMDA MACHINERY) серии DP предназначены для литья двухцветных изделий. Подвижная плита ТПА оснащена поворотным столом на 180°.

Вращение поворотного стола осуществляется с помощью сервопривода, что повышает скорость вращения и точность позиционирования стола.

Добавить выбранную модель в корзину

DP160

Цена

0,00 $

DP270

Цена

0,00 $

DP410

Цена

0,00 $

DP550

Цена

0,00 $

DP800

Цена

0,00 $

DP850

Цена

0,00 $

Модель
Международный размер
Тип шнека
Узел впрыска
Объем впрыска, см3
Масса впрыска (PS), г
Скорость впрыска (PS), г/сек
Диаметр шнека, мм
Давление впрыска, мПа
Соотношение L/D шнека
Ход шнека, мм
Скорость вращения шнека, об/мин
Узел смыкания
Усилие смыкания, т
Ход подвижной плиты, мм
Размер плиты, мм
Диаметр поворотного стола, мм
Расстояние между колоннами, мм
Максимальное раскрытие, мм
Высота пресс-формы (мин.-макс.), мм
Ход толкателя, мм
Усилие толкателей, т
Межцентровое расстояние материальных цилиндров, мм
Другое
Давление гидравлической системы, мПа
Мощность насоса, кВт
Мощность нагрева, кВт
Количество зон нагрева
Объем масляного бака, л
Габаритные размеры (ДхШхВ), м
Вес, т

DP160				DP270				DP410				DP550				DP800				DP850
300		300		300		600		900		900		900		1400		900		1400		900		1400
A	В	A	В	A	В	A	В	A	В	A	В	A	В	A	В	A	В	A	В	A	В	A	В

93	108	124	141	141	178	283	358	398	491	398	491	398	491	677	806	398	491	677	806	398	491	677	806
85	98	113	128	128	162	257	326	362	447	362	447	362	447	616	733	362	447	616	733	362	447	616	733
55	63	73	83	83	105	109	138	147	182	147	182	147	182	224	266	147	182	280	333	187	231	280	333
26	28	30	32	32	36	40	45	45	50	45	50	45	50	55	60	45	50	55	60	45	50	55	60
342	295	257	226	226	179	214	169	250	202	250	202	250	202	209	175	250	202	209	175	250	202	209	175
23	21,4	22,6	21,2	21,2	18,8	21,4	20,9	23,2	20,9	23,2	20,9	23,2	20,9	21,4	19,7	23,2	20,9	21,4	19,7	23,2	20,9	21,4	19,7
175	175	175	175	175	175	225	225	250	250	250	250	250	250	285	285	250	250	285	285	250	250	285	285
0 ~ 244				0 ~ 244		0 ~ 195		0 ~ 231				0 ~ 231		0 ~ 220		0 ~ 231		0 ~ 275		0 ~ 231		0 ~ 250

160				270				410				550				800				850
340				460				600				620				700				1000
960 х 680				1240 х 880				1480 х 980				1610 х 1080				1760 х 1260				1480 х 1470
800				1050				1180				1300				1450				1530
710 х 440				920 х 570				1100 х 610				1190 х 660				1260 х 780				1060 х 1010
800				1060				1300				1420				1600				2050
160-460				200-600				220-700				320-800				300-900				500-1050
140				140				140				250				260				140
3,8 х 2				4,5 х 2				7 х 2				11 х 2				11 х 2				7 х 2
420				500				560				650				650				650

17,5				17,5				17,5				17,5				17,5				17,5
18,7		18,7		18,7		18,7		31,3		31,3		31,3		36,5		31,3		50,2		36,5		50,2
6,8		6,8		6,8		11,2		14,3		14,3		14,3		18,2		14,3		18,2		14,3		18,2
4 х 2				4 х 2				5 х 2				5		6		5		6		5		6
330				400				650				705				1050				1100
5,2 х 1,76 х 2,1				6,0 х 2,05 х 2,3				6,8 х 2,2 х 2,3				8,1 х 2,6 х 2,3				9,21 х 2,8 х 2,3				11,2 х 3,05 х 2,75
7,1				11				20,5				30				45				46

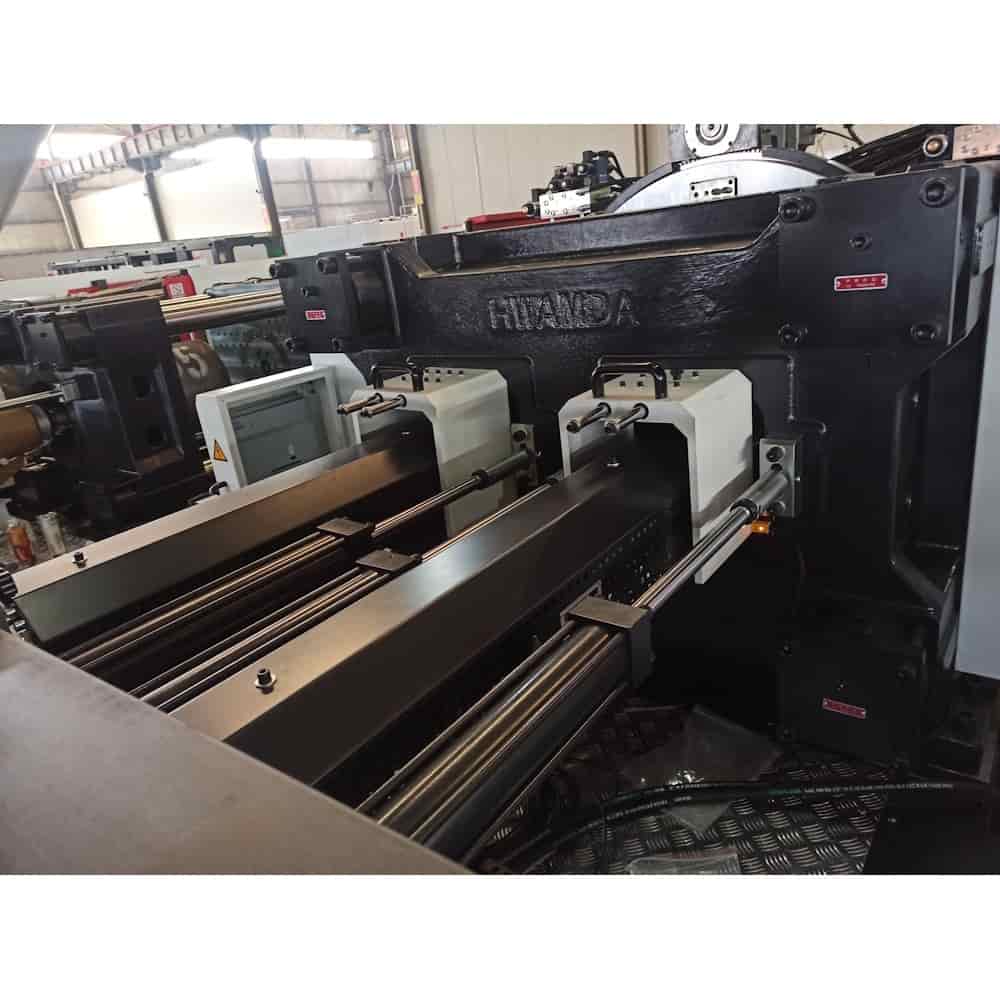

Коленно-рычажный механизм и плиты толкателя оснащены медно-графитовыми втулками, обеспечивающими плавность движений и износостойкость.

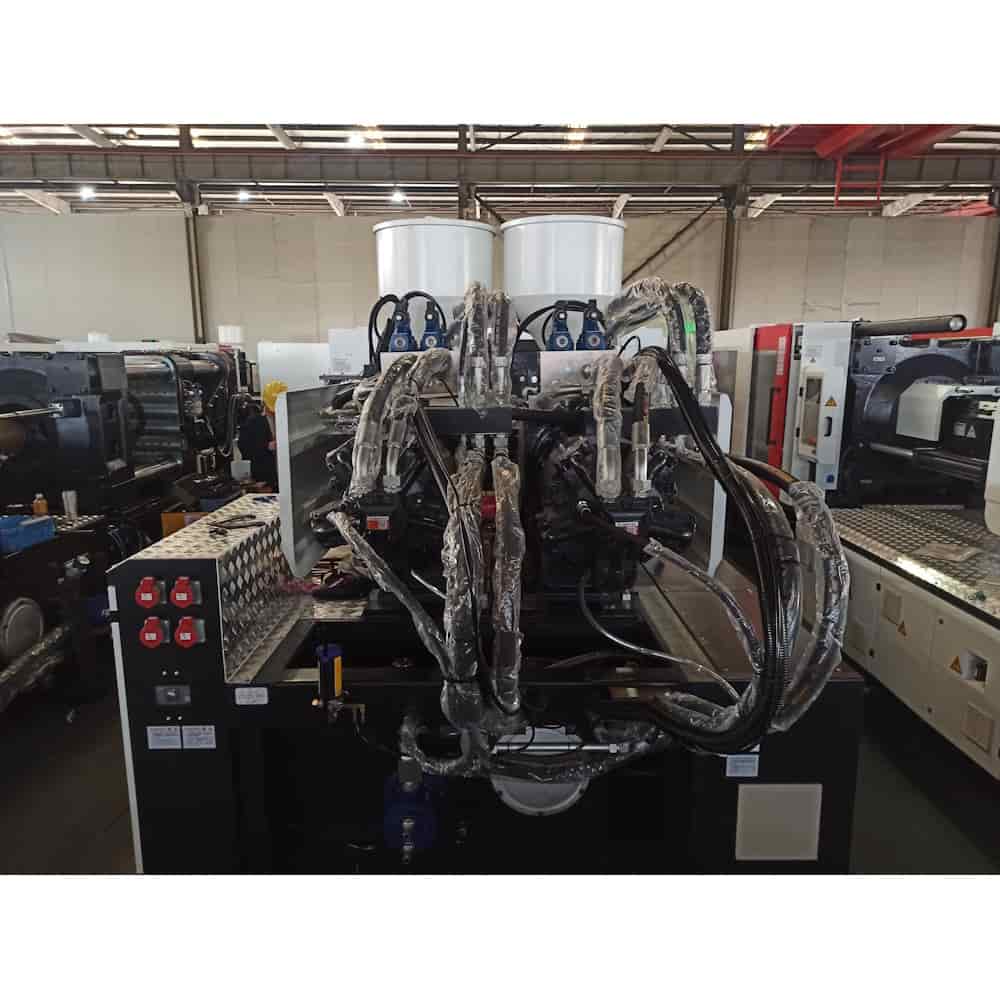

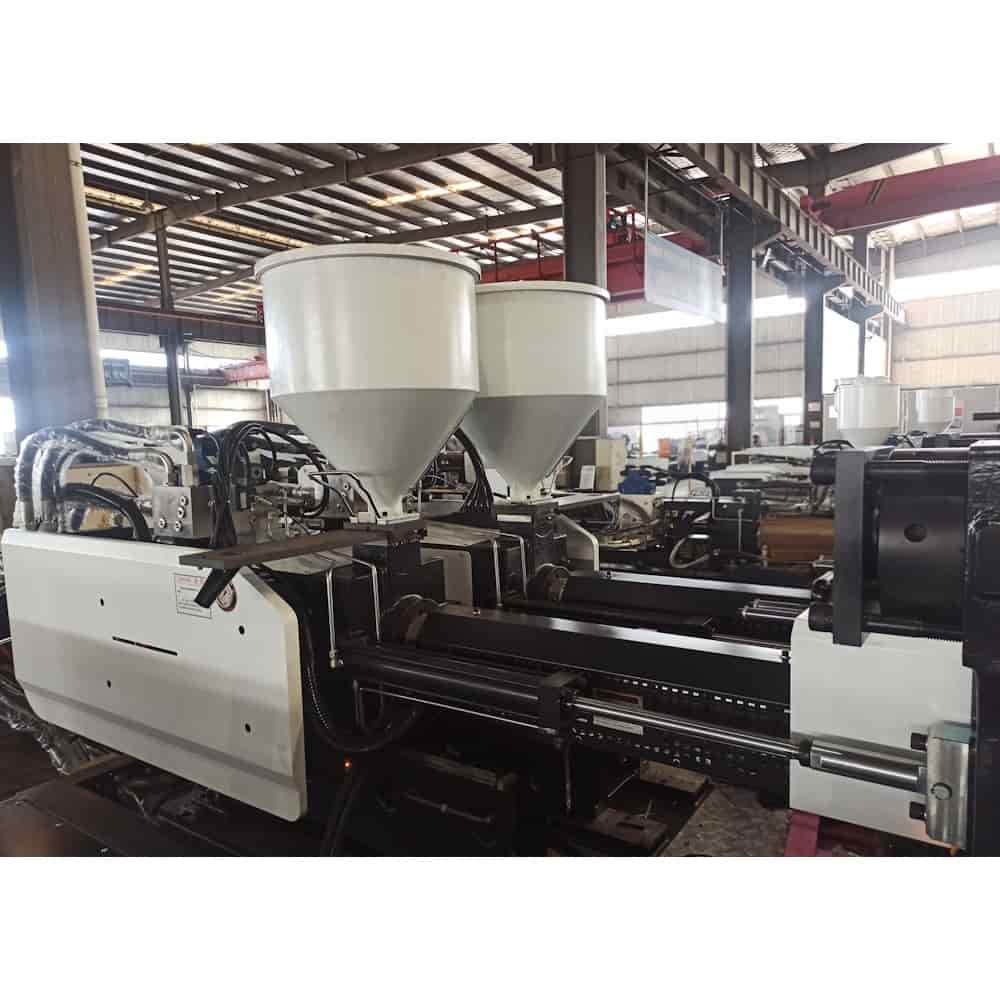

Узлы впрыска оснащен одним цилиндром впрыска для большей точности и быстроты отклика.
В зависимости от требуемого размера двухцветного изделия может быть опционально изменен размер узла впрыска.
