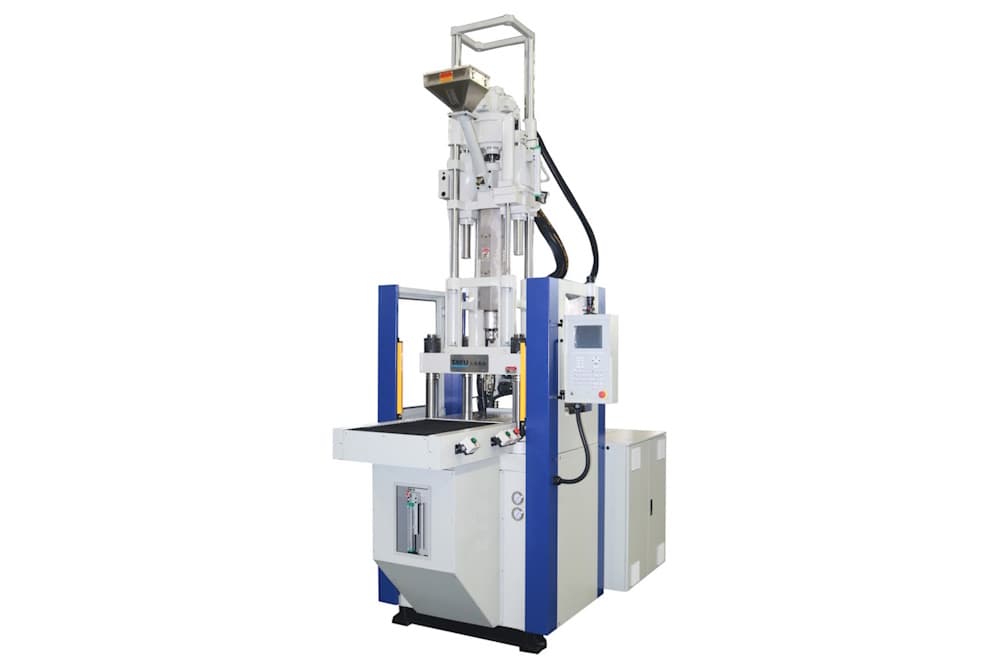

Вертикальный термопластавтомат с выдвижным столом TY-400S

Вертикальный ТПА TAYU TY-400S с выдвижным столом обеспечивает свободную работу оператора вне зоны смыкания пресс-формы. В ходе эксплуатации нижняя полуформа автоматически выдвигается в сторону оператора и он может безопасно расположить закладные части или извлечь готовые изделия.

Термопластавтомат с выдвижным столом является самым распространенным типом вертикальных ТПА, так как является простым в обслуживании, удобным и безопасным в управлении.

Вертикальный ТПА TY-400S является идеальным решением для производства малотиражных изделий, изделий с закладными элементами, а также для литьевых производств с ограниченными площадями.

Усилие смыкания вертикального ТПА – 40 т.
Объем впрыска – от 66 до 137 см³.
Масса впрыска – от 59 до 122 гр.
Расстояние между колоннами – 415 х 255 мм.

Оставить свой отзыв

Узел впрыска
Диаметр шнека, мм	25	28	32	36
Теоретический объем впрыска, см³	66	83	108	137
Масса впрыска (PS), г	59	74	96	122
Давление впрыска, мПа	228	182	139	110
Скорость впрыска, см³/с	41	51	67	85
Теоретическая скорость впрыска, мм/сек	83
Диаметр центровочного кольца, мм	100
Количество зон нагрева, шт	3
Емкость бункера, л	20
Высота вылета сопла, мм	30
Узел смыкания
Усилие смыкания, т	40
Усилие раскрытия, т	8,3
Минимальная высота пресс-формы, мм	150/200
Ход подвижной плиты, мм	200
Максимальное раскрытие, мм	350/400
Расстояние между колоннами (ШxВ), мм	415х255
Ход толкателей, мм	60
Усилие толкателей, т	2
Выдвижной стол
Размер выдвижной плиты, мм	390х420
Ход выдвижной плиты, мм	420
Максимальные размеры формы, мм	325х350
Дополнительно
Максимальное давление гидросистемы, мПа	14
Объем масляного бака, л	160
Мощность двигателя насоса, кВт	5,5
Мощность нагрева цилиндра, кВт	4,5
Общая мощность, кВт	10
Расход охлаждающей воды, л/мин	25
Высота плоскости стола (без учета виброопор), мм	1071
Габаритные размеры (ДxШxВ), м	2,1х1,1х3
Масса машины, т	1,9
