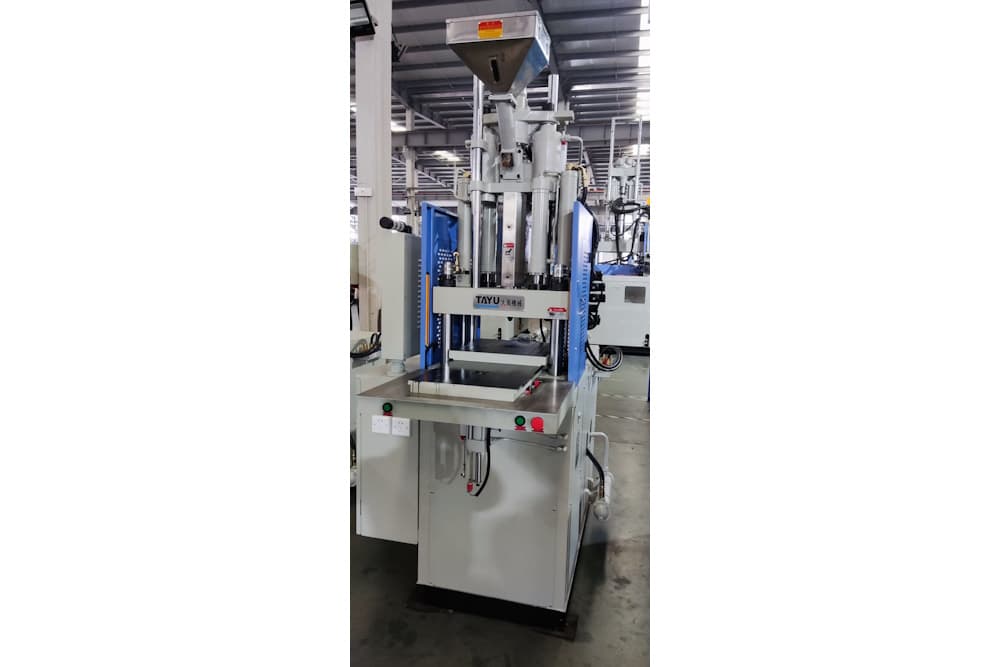

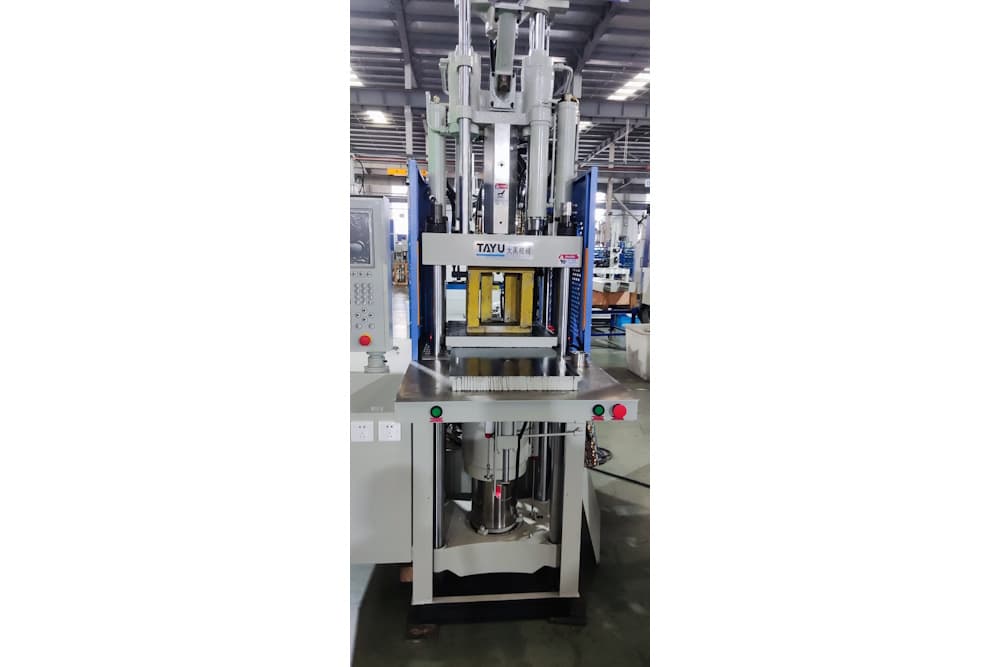

Вертикальный термопластавтомат с выдвижным столом TY-700S

Вертикальный ТПА TAYU TY-700S с выдвижным столом обеспечивает свободную работу оператора вне зоны смыкания пресс-формы. В ходе эксплуатации нижняя полуформа автоматически выдвигается в сторону оператора и он может безопасно расположить закладные части или извлечь готовые изделия.

Термопластавтомат с выдвижным столом является самым распространенным типом вертикальных ТПА, так как является простым в обслуживании, удобным и безопасным в управлении.

Вертикальный ТПА TY-700S является идеальным решением для производства малотиражных изделий, изделий с закладными элементами, а также для литьевых производств с ограниченными площадями.

Усилие смыкания вертикального ТПА – 70 т.
Объем впрыска – от 110 до 249 см³.
Масса впрыска – от 98 до 222 гр.
Расстояние между колоннами – 500 х 340 мм.

Оставить свой отзыв

Узел впрыска
Диаметр шнека, мм	28	32	36	42
Теоретический объем впрыска, см³	110	144	183	249
Масса впрыска (PS), г	98	129	163	222
Давление впрыска, мПа	279	214	169	124
Скорость впрыска, см³/с	53	69	88	119
Теоретическая скорость впрыска, мм/сек	86
Диаметр центровочного кольца, мм	120
Количество зон нагрева, шт	4
Емкость бункера, л	30
Высота вылета сопла, мм	35
Узел смыкания
Усилие смыкания, т	70
Усилие раскрытия, т	7,2
Минимальная высота пресс-формы, мм	200/250
Ход подвижной плиты, мм	250
Максимальное раскрытие, мм	450/500
Расстояние между колоннами (ШxВ), мм	500х340
Ход толкателей, мм	70
Усилие толкателей, т	2,3
Выдвижной стол
Размер выдвижной плиты, мм	495х500
Ход выдвижной плиты, мм	500
Максимальные размеры формы, мм	450х450
Дополнительно
Максимальное давление гидросистемы, мПа	14
Объем масляного бака, л	260
Мощность двигателя насоса, кВт	7,5
Мощность нагрева цилиндра, кВт	4,7
Общая мощность, кВт	12,2
Расход охлаждающей воды, л/мин	35
Высота плоскости стола (без учета виброопор), мм	1274
Габаритные размеры (ДxШxВ), м	2,3х1,3х3,6
Масса машины, т	3,1
