Вертикальный ТПА
TYC-2100R

Цена
Цена
0,00 $

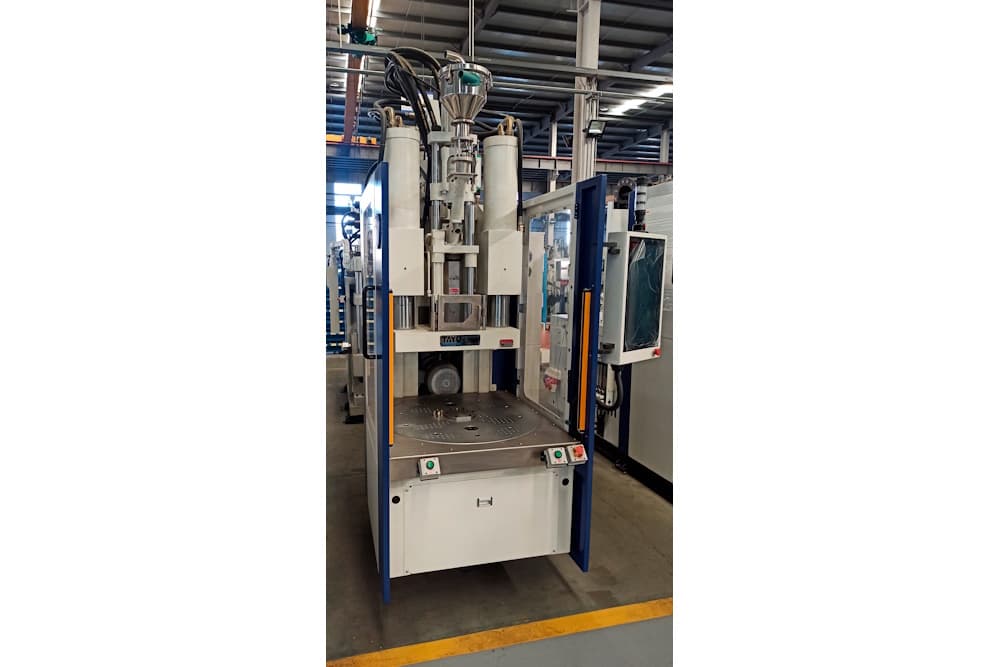

Вертикальный термопластавтомат TYC-2100R бесколонного типа с поворотным столом

ТПА TYC-2100R состоит из вертикального узла смыкания и вертикального узла впрыска. «С»-образная рама обеспечивает жесткость.

Бесколонная конструкция, рабочая зона открыта с 3-х сторон.

Основные достоинства вертикального термопласта:

  • простота конструкции узлов и агрегатов;
  • низкая стоимость изготовления пресс-форм;
  • литье с закладными различных форм;
  • компактность размеров станка.

Для того, чтобы избежать несчастных случаев на производстве, обеспечение безопасности оператора предусмотрено в самом принципе работы вертикального термопласта. Запуск смыкания форм для дальнейшего литья не начнется, пока оператор не нажмет обеими руками на две кнопки. Таким образом руки не будут находиться в рабочей зоне при запуске литья заготовок.

Каждая вертикальная литьевая машина оборудована специальными фотодатчиками, которые при наличии посторонних предметов в пределах рабочего пространства не позволяют смыкать нижнюю и верхнюю части пресс-формы. Таким образом исключается возможность получения травм операторов вертикального термопласта.

Рейтинг
0
Голосов пока нет
Модель TYC-2100R
Узел впрыска
Диаметр шнека, мм 45 50 55
Теоретический объем впрыска, см3 397 490 593
Масса впрыска (PS), г 354 437 529
Давление впрыска, мПа 228 185 153
Скорость впрыска, см3 150 185 224
Теоретическая скорость впрыска, мм/сек 94
Диаметр центровочного кольца, мм 150
Количество зон нагрева, шт 5
Емкость бункера, л 30
Высота вылета сопла, мм 40
Узел смыкания
Усилие смыкания, т 210
Усилие раскрытия, т 16
Минимальная высота пресс-формы, мм 350
Ход подвижной плиты, мм 500
Максимальное раскрытие, мм 850
Ход толкателей, мм 120
Усилие толкателей, т 7
Выдвижной стол
Диаметр стола, мм 1600
Гидравлическая силовая система
Максимальное давление гидросистемы, мПа 17
Объем масляного бака, л 600
Мощность двигателя насоса, кВт 22
Мощность нагрева цилиндра, кВт 12.5
Общая мощность, кВт 34.5
Расход охлаждающей воды, л/мин 55
Дополнительно
Габаритные размеры (ДxШxВ), м 3.4х2.4х4.5
Масса машины, т 22
Высота плоскости стола (без учета виброопор), мм 1003
