Вертикальные термопластавтоматы с челночным столом TY-DS

Вертикальный термопластавтомат ТПА с челночным столом TY-DS

Вертикальный ТПА с челночным столом TY-DS

Вертикальные термопластавтоматы с челночным столом серии TY-DS

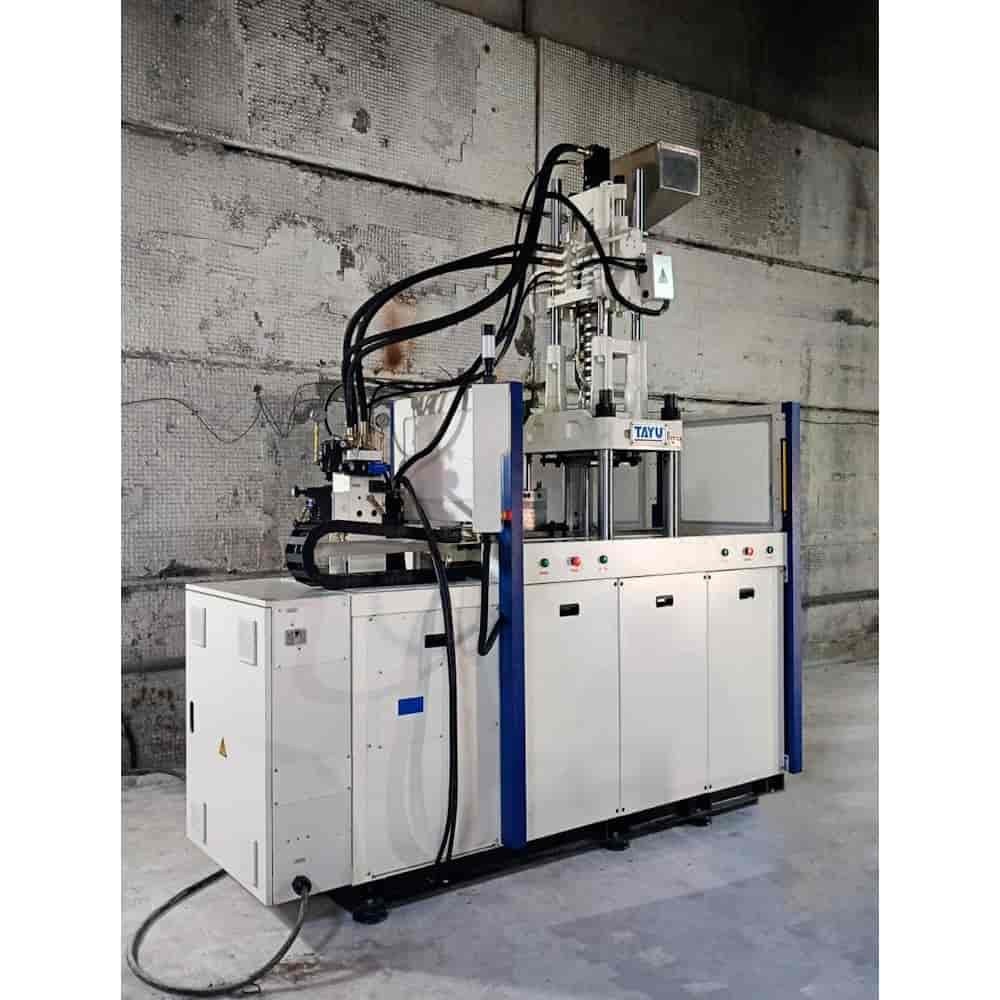

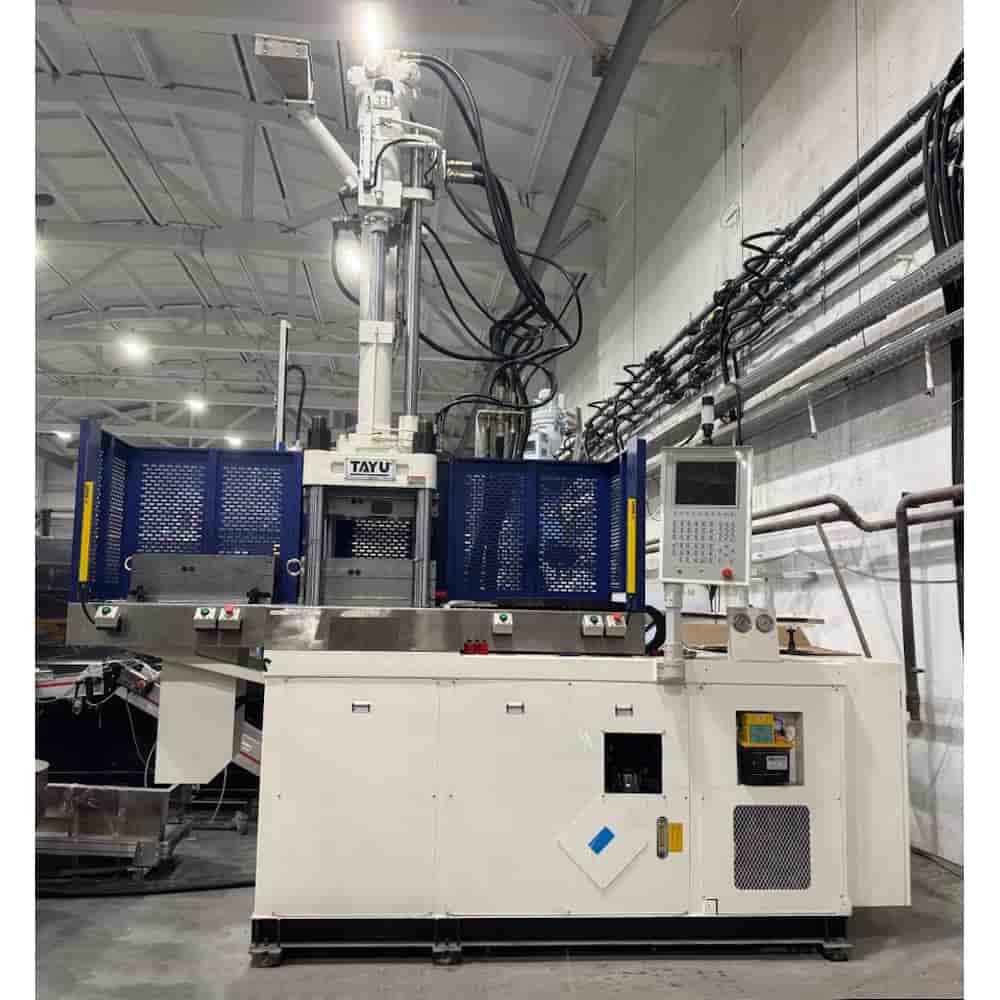

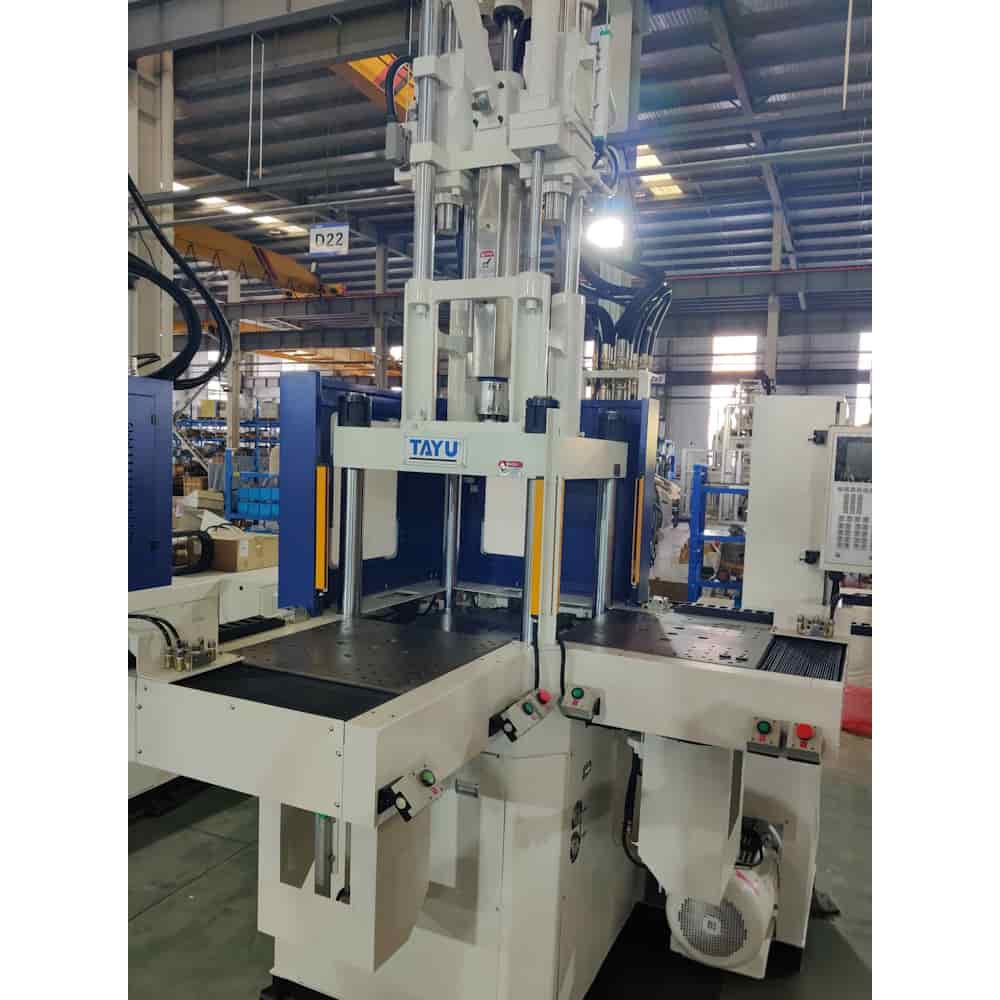

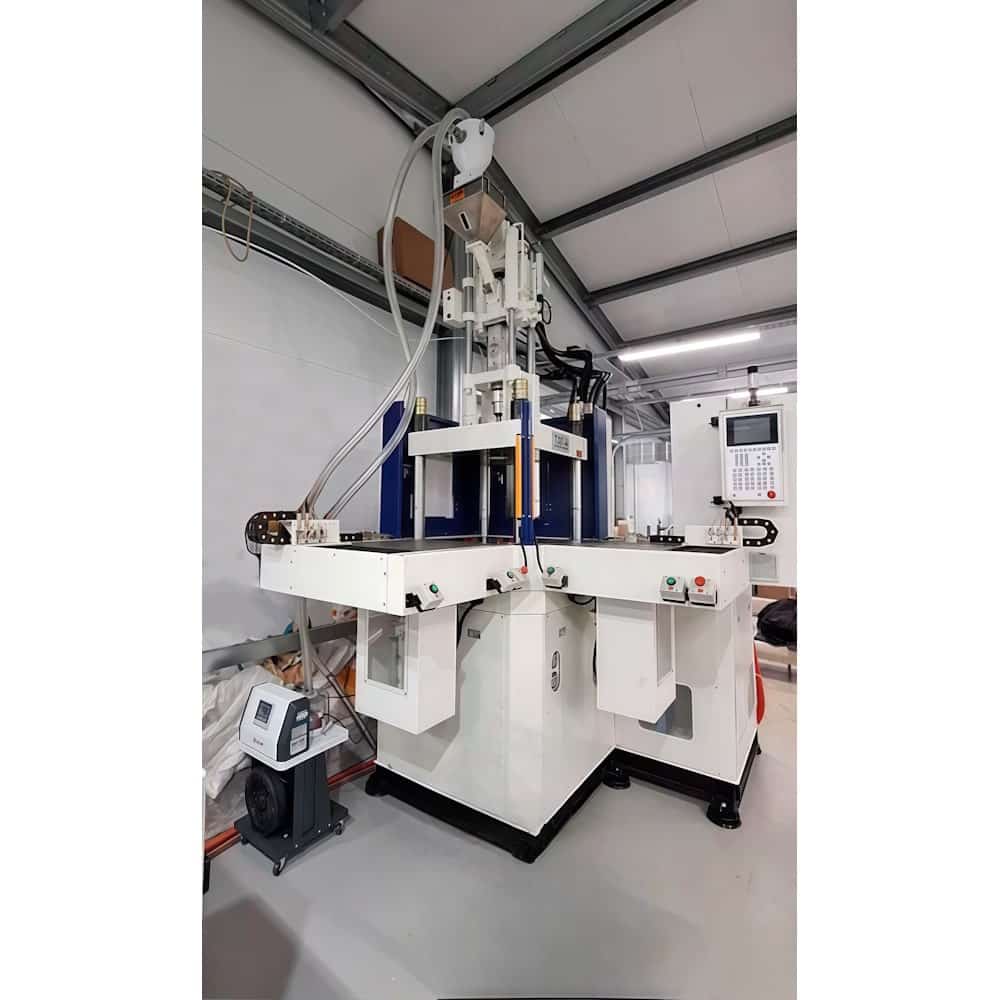

Вертикальный ТПА TAYU серии TY-DS оснащен челночным (двойным выдвижным) столом, который поочередно перемещает две нижние полуформы вправо и влево от оператора.

В то время как в одну нижнюю полуформу осуществляется вставка закладных элементов, во второй полуформе происходит литье под давлением или охлаждение готовой детали. Это позволяет увеличить производительность в 1.5-2 раза при высоком уровне безопасности работы оператора.

Механические узлы термопластавтомата обладают высокой прочностью, высококачественные компоненты отличаются долговечностью и стабильной работой.

Добавить выбранную модель в корзину

TY-200DS

Цена

0,00 $

TY-350DS

Цена

0,00 $

TY-400DS

Цена

0,00 $

TY-600DS

Цена

0,00 $

TY-700DS

Цена

0,00 $

TY-850DS

Цена

0,00 $

TY-1000DS

Цена

0,00 $

TY-1200DS

Цена

0,00 $

TY-1600DS

Цена

0,00 $

TY-2100DS

Цена

0,00 $

TY-2500DS

Цена

0,00 $

TY-3500DS

Цена

0,00 $

Характеристики
Отзывы

Модель

Узел впрыска

Диаметр шнека, мм

Теоретический объем впрыска, см³

Масса впрыска (PS), г

Давление впрыска, мПа

Скорость впрыска, см³/с

Теоретическая скорость впрыска, мм/сек

Диаметр центровочного кольца, мм

Количество зон нагрева, шт

Емкость бункера, л

Высота вылета сопла, мм

Узел смыкания

Усилие смыкания, т

Усилие раскрытия, т

Минимальная высота пресс-формы, мм

Ход подвижной плиты, мм

Максимальное раскрытие, мм

Расстояние между колоннами (ШxВ), мм

Ход толкателей, мм

Усилие толкателей, т

Челночный стол

Размер выдвижной плиты, мм

Ход выдвижной плиты, мм

Максимальные размеры формы, мм

Дополнительно

Максимальное давление гидросистемы, мПа

Объем масляного бака, л

Мощность двигателя насоса, кВт

Мощность нагрева цилиндра, кВт

Общая мощность, кВт

Расход охлаждающей воды, л/мин

Высота плоскости стола (без учета виброопор), мм

Габаритные размеры (ДxШxВ), м

Масса машины, т

TY-200DS				TY-350DS				TY-400DS				TY-600DS				TY-700DS				TY-850DS				TY-1000DS		TY-1200DS			TY-1600DS			TY-2100DS			TY-2500DS			TY-3500DS

22	25	28	32	22	25	28	32	25	28	32	36	25	28	32	36	28	32	36	42	28	32	36	42	36	42	42	46	50	45	50	55	45	50	55	55	60	65	65	70
39	51	64	84	39	51	64	84	66	83	108	137	66	83	108	137	110	144	183	249	110	144	183	249	213	290	311	373	441	397	490	593	397	490	593	712	847	994	1061	1230
35	45	57	75	35	45	57	75	59	74	96	122	59	74	96	122	98	129	163	222	98	129	163	222	190	259	278	333	394	354	437	529	354	437	529	635	756	888	947	1098
230	178	142	108	230	178	142	108	228	182	139	110	228	182	139	110	279	214	169	124	279	214	169	124	241	177	217	181	153	229	185	153	229	185	153	220	185	158	195	168
30	39	50	65	40	52	66	86	41	51	67	85	65	81	106	135	53	69	88	119	62	81	102	140	109	149	122	146	172	125	154	186	150	185	224	190	227	266	258	299
81				107				83				132				86				101				108		88			78			73			80			77
90				90				100				100				120				120				120		120			120			150			150			150
3				3				3				3				4				4				4		4			4			5			6			6
15				15				20				20				30				30				30		30			30			30			30			30
24				24				30				35				35				35				35		35			40			40			45			50

25				35				40				60				70				85				100		120			160			210			250			350
6,6				5,7				8,3				5				7,2				10,5				11		16			16			18			18			23
100/180				100/180				150/200				150/200				200/250				200/250				200		250			300			350			350			350
180				200				200				200				250				250				250		300			300			400			400			450
280/360				300/380				350/400				350/400				450/500				450/500				450		550			600			750			750			800
360х230				360х230				415х255				460х310				500х340				500х340				560х360		600х400			660х630			720х670			720х700			830х600
60				60				60				60				70				70				75		100			100			150			150			150
2				2				2				2				2,3				2,3				2,3		3,9			5,3			7			7			7

350х700				350х700				390х840				450х960				495х1000				495х1000				550х1100		590х1450			640х1600			695х1900			695х1900			810х1900
350				350				420				480				500				500				600		750			800			950			950			950
250х300				250х300				325х350				400х425				450х450				450х450				450х450		500х600			550х650			600х800			600х800			720х800

14				14				14				14				14				14				14		14			14			14			14			14
120				160				160				260				260				260				460		460			500			600			730			880
4				5,5				5,5				7,5				7,5				11				15		15			18,5			22			30			37
3,1				3,1				4,5				4,6				4,7				4,7				5,2		10,7			10,8			15			16,8			19,8
7,1				8,6				10				12,1				12,2				15,7				20,2		25,7			29,3			37			46,8			56,8
15				25				25				35				35				40				45		45			50			60			60			70
936				975				1071				1081				1275				1275				1348		1390			1390			1710			1720			1960
2х1х2,9				2х1х2,9				2х1,1х3				2,2х1,2х3				2,4х1,3х3,6				2,4х1,3х3,6				2,8x1,4х3,8		3,5х1,5х4,4			3,7х1,6х4,5			4,3х1,7х5,3			4,4х1,6х5,4			4,4х1,8х5,9
1,5				1,5				2,1				2,6				3.4				3,4				4,5		5,9			7			10			11			13
