Вертикальные термопластавтоматы с поворотным столом TY-R

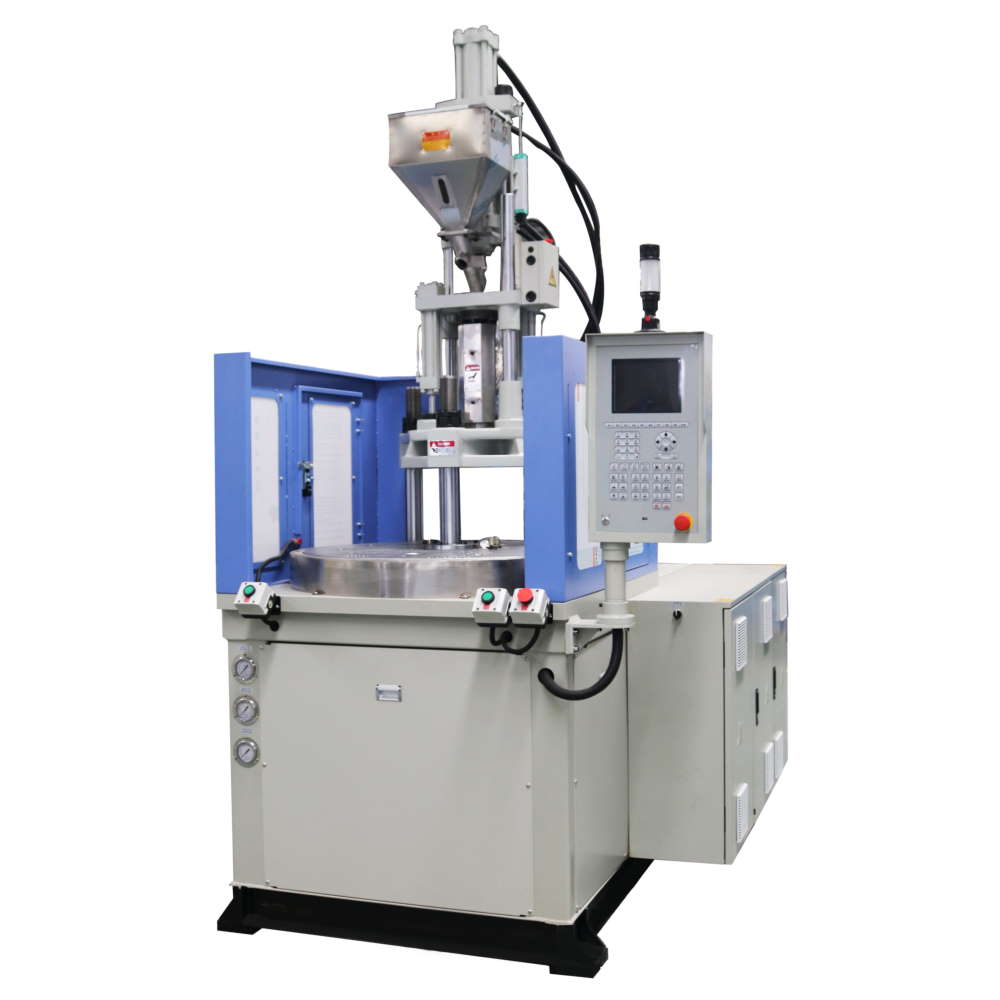

Вертикальный термопластавтомат ТПА с поворотным (роторным) столом Tayu TY-R

Вертикальный ТПА с поворотным столом Tayu TY-R

Вертикальные термопластавтоматы с поворотным столом серии TY-R

Вертикальный ТПА TAYU серии TY-R с поворотным столом предусматривает работу с одной верхней полуформой и несколькими нижними полуформами. Это позволяет одновременно выполнять литье и извлечение готового изделия или вставку закладных элементов, что значительно повышает производительность ТПА.

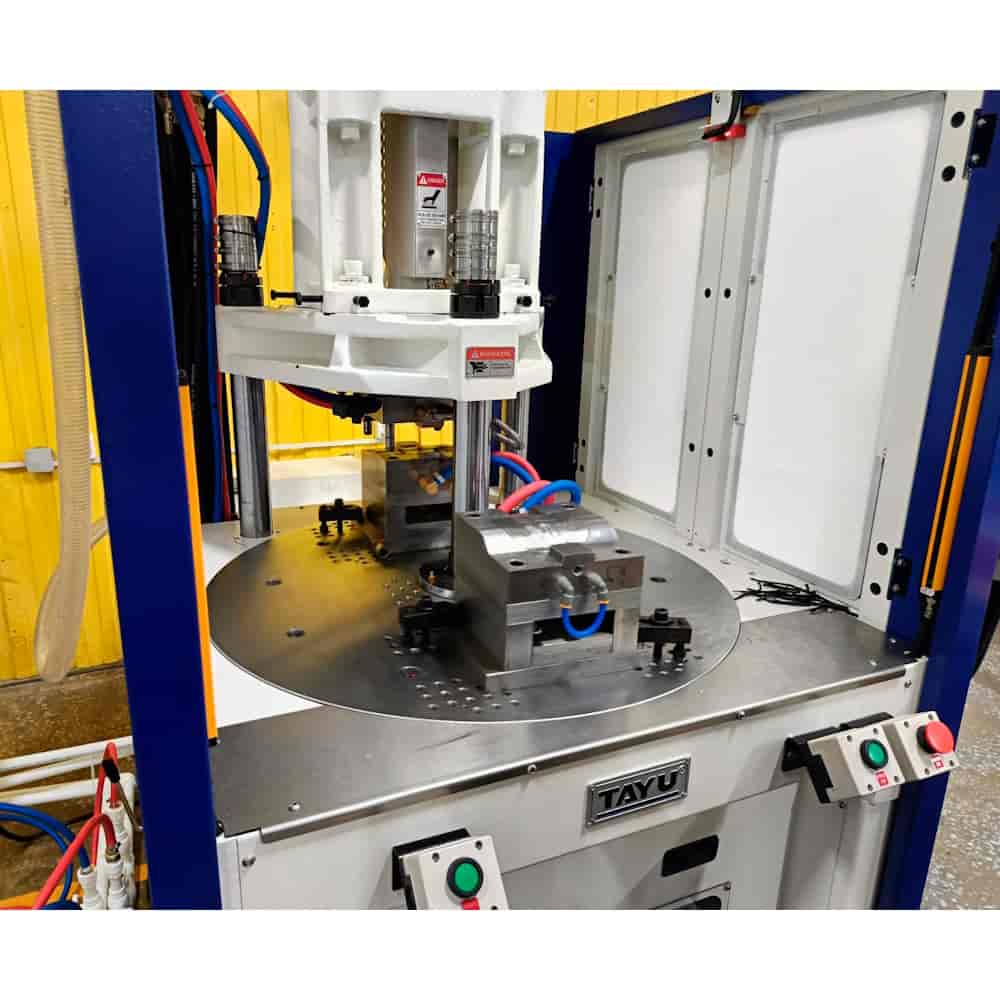

Поворотный стол осуществляет попеременное вращение на 180°, позволяет легко снимать и устанавливать закладные элементы. Конструкция ТПА обеспечивает плавное и точное вращение стола, что снижает износ механических частей.

Опционально может быть укомплектован устройством автоматической установки и извлечения отливок, 3-мя или 4-мя станциями для нижних полуформ.

Добавить выбранную модель в корзину

TY-200R

Цена

0,00 $

TY-350R

Цена

0,00 $

TY-400R

Цена

0,00 $

TY-600R

Цена

0,00 $

TY-700R

Цена

0,00 $

TY-850R

Цена

0,00 $

TY-1000R

Цена

0,00 $

TY-1200R

Цена

0,00 $

TY-1600R

Цена

0,00 $

TY-2100R

Цена

0,00 $

TY-2500R

Цена

0,00 $

TY-3500R

Цена

0,00 $

Характеристики
Отзывы

Модель

Узел впрыска

Диаметр шнека, мм

Теоретический объем впрыска, см³

Масса впрыска (PS), г

Давление впрыска, мПа

Скорость впрыска, см³/с

Теоретическая скорость впрыска, мм/сек

Диаметр центровочного кольца, мм

Количество зон нагрева, шт

Емкость бункера, л

Высота вылета сопла, мм

Узел смыкания

Усилие смыкания, т

Усилие раскрытия, т

Минимальная высота пресс-формы, мм

Ход подвижной плиты, мм

Максимальное раскрытие, мм

Расстояние между колоннами (ШxВ), мм

Ход толкателей, мм

Усилие толкателей, т

Поворотный стол

Диаметр стола, мм

Максимальные размеры формы, мм

Дополнительно

Максимальное давление гидросистемы, мПа

Объем масляного бака, л

Мощность двигателя насоса, кВт

Мощность нагрева цилиндра, кВт

Общая мощность, кВт

Расход охлаждающей воды, л/мин

Высота плоскости стола (без учета виброопор), мм

Габаритные размеры (ДxШxВ), м

Масса машины, т

TY-200R				TY-350R				TY-400R				TY-600R				TY-700R				TY-850R				TY-1000R		TY-1200R			TY-1600R			TY-2100R			TY-2500R			TY-3500R

22	25	28	32	22	25	28	32	25	28	32	36	25	28	32	36	28	32	36	42	28	32	36	42	36	42	42	46	50	45	50	55	45	50	55	55	60	65	65	70
39	51	64	84	39	51	64	84	66	83	108	137	66	83	108	137	110	144	183	249	110	144	183	249	213	290	311	373	441	397	490	593	397	490	593	712	847	994	1061	1230
35	45	57	75	35	45	57	75	59	74	96	122	59	74	96	122	98	129	163	222	98	129	163	222	190	259	278	333	394	354	437	529	354	437	529	635	756	888	947	1098
230	178	142	108	230	178	142	108	228	182	139	110	228	182	139	110	279	214	169	124	279	214	169	124	241	177	217	181	153	229	185	153	229	185	153	220	185	158	195	168
30	39	50	65	40	52	66	86	41	51	67	85	65	81	106	135	53	69	88	119	62	81	102	140	109	149	122	146	172	125	154	186	150	185	224	190	227	266	258	299
81				107				83				132				86				101				108		88			78			73			80			77
90				90				100				100				120				120				120		120			120			150			150			150
3				3				3				3				4				4				4		4			4			5			6			6
15				15				20				20				30				30				30		30			30			30			30			30
24				24				30				35				35				35				35		35			40			40			45			50

25				35				40				60				70				85				100		120			160			210			250			350
6,6				5,7				8,3				5				7,2				10,5				11		16			16			18			18			23
100/180				100/180				150/200				150/200				200/250				200/250				200		250			300			350			350			350
180				200				200				200				250				250				250		300			300			400			400			450
280/360				300/380				350/400				350/400				450/500				450/500				450		550			600			750			750			800
-				-				-				-				-				-				-		-			660x630			720x670			720x700			830x600
60				60				60				60				70				70				75		100			100			150			150			150
2,3				2,3				2,3				2,3				2,3				2,3				3,9		3,9			5,3			7			7			7

700				700				900				900				1000				1000				1100		1224			1480			1600			1600			1800
220x220				220x220				300x300				300x300				360x360				360x360				400x400		440x440			530x530			550x550			550x550			670x670

14				14				14				14				14				14				14		14			14			14			14			14
120				160				160				260				260				260				460		460			500			600			730			880
4				5,5				5,5				7,5				7,5				11				15		15			18,5			22			30			37
3,1				3,1				4,5				4,6				4,7				4,7				5,2		10,7			10,8			15			16,8			19,8
7,1				8,6				10				12,1				12,2				15,7				20,2		25,7			29,3			37			46,8			56,8
15				25				25				35				35				40				45		45			50			60			60			70
965				1005				1112				1112				1160				1160				1225		1410			1498			1770			1790			1980
1,7х1,3х2,9				1,7х1,3х3				2х1,4х3,1				2,1х1,4х3,1				2,3х1,6х3,5				2,3х1,6х3,5				2,4x1,6х3,7		2,4х1,8х4,4			2,7х2х4,7			3,5х2х5,4			3,5х2х5,5			3,6х2,1х6
1,8				1,8				2,7				2,9				3,5				3,5				4,8		6,2			8			11			12			14
