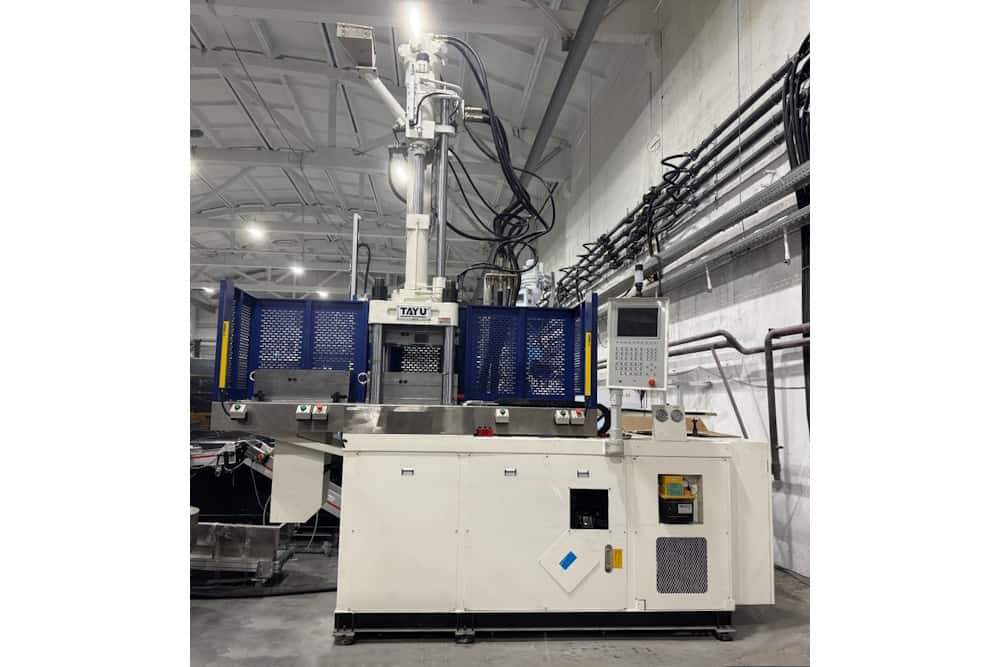

Вертикальный термопластавтомат с челночным столом TAYU TY-400DS

Вертикальный ТПА TAYU TY-400DS оснащен челночным (двойным выдвижным) столом, который поочередно перемещает две нижние полуформы вправо и влево от оператора.

В то время как в одну нижнюю полуформу осуществляется вставка закладных элементов, во второй полуформе происходит литье под давлением или охлаждение готовой детали. Это позволяет увеличить производительность в 1.5-2 раза при высоком уровне безопасности работы оператора.

Механические узлы ТПА обладают высокой прочностью, высококачественные компоненты отличаются долговечностью и стабильной работой.

Усилие смыкания вертикального термопластавтомата – 40 т.
Объем впрыска – от 66 до 137 см³.
Масса впрыска – от 59 до 122 гр.
Расстояние между колоннами – 415 х 255 мм.

Оставить свой отзыв

Узел впрыска
Диаметр шнека, мм	25	28	32	36
Теоретический объем впрыска, см³	66	83	108	137
Масса впрыска (PS), г	59	74	96	122
Давление впрыска, мПа	228	182	139	110
Скорость впрыска, см³/с	41	51	67	85
Теоретическая скорость впрыска, мм/сек	83
Диаметр центровочного кольца, мм	100
Количество зон нагрева, шт	3
Емкость бункера, л	20
Высота вылета сопла, мм	30
Узел смыкания
Усилие смыкания, т	40
Усилие раскрытия, т	8,3
Минимальная высота пресс-формы, мм	150/200
Ход подвижной плиты, мм	200
Максимальное раскрытие, мм	350/400
Расстояние между колоннами (ШxВ), мм	415х255
Ход толкателей, мм	60
Усилие толкателей, т	2
Челночный стол
Размер выдвижной плиты, мм	390х840
Ход выдвижной плиты, мм	420
Максимальные размеры формы, мм	325х350
Дополнительно
Максимальное давление гидросистемы, мПа	14
Объем масляного бака, л	160
Мощность двигателя насоса, кВт	5,5
Мощность нагрева цилиндра, кВт	4,5
Общая мощность, кВт	10
Расход охлаждающей воды, л/мин	25
Высота плоскости стола (без учета виброопор), мм	1071
Габаритные размеры (ДxШxВ), м	2х1,1х3
Масса машины, т	2,1
