Оборудование для производства, сборки, упаковки медицинских одноразовых шприцев



Компания EASTPLAST предлагает основной элемент линии, литьевые машины термопластавтоматы YIZUMI серии A5. Они обладают всеми необходимыми достоинствами для изготовления шприцев. Остальные компоненты: автоматическую упаковочную машину, стерилизатор, станок сборки и печати для комплекса вы можете приобрести у профильных компаний.

Используются в широком сегменте задач литья пластмасс, в том числе для литья ответственных изделий. Машина обладает высокой производительностью, энергосбережением за счет применения сервосистемы третьего поколения.



Серия А5 - это:

  • универсальность;
  • точность и стабильность;
  • надёжность и долговечность;
  • низкая стоимость эксплуатации.

Для медицинских изделий, требующих особой точности и стабильности изготовления, успешно применяются полностью электрические ТПА серии FE и FF.

Полностью электрический ТПА серии FE обеспечивает высокую точность, стабильность, эффективность и энергосбережение при работе.

Высокая точность работы сервоприводов позволяет достичь высокого качества отливаемых изделий и повторяемости. Отсутствие гидравлических компонентов делает электрический термопластавтомат более простым в обслуживании, а отсутствие гидравлического масла еще больше снижает эксплуатационные расходы на его приобретение и охлаждение. Кроме этого, позволяет эксплуатировать термопластавтомат в условиях «чистой комнаты».

Сборочная и упаковочная линии рассчитаны на сборку и упаковку шприца из 3 частей: корпус, толкатель и уплотнитель.



Чистая комната:

Участок по изготовлению пластиковых компонентов включает в себя термопластавтомат, периферийное оборудование и пресс-формы. Данный участок спроектирован таким образом, чтобы обеспечить наибольшую чистоту производства, это обеспечивается следующим:

  • Электрический термопластавтомат.
  • Периферийное оборудование для участка подготовки и подачи сырья расположено в отдельной комнате.



Пресс-формы:

Выбор качественных пресс-форм это залог успеха проекта. В качестве поставщика выбран надежный производитель, специализирующийся на производстве пресс-форм для медицинской техники.



Производительность (при работе 22 часа/день, 28 дней/месяц):

Участок литья обеспечивает производительность: 159,7 млн наборов (шток+цилиндр) / год, Сборка шприцов (2 линии для разных типоразмеров): 2 х 110,8 = 221,6 млн шприцов / год.

Машина для печати на шприцах (2 линии для разных типоразмеров): 2 х 110,8 = 221,6 млн шприцов/год.

Упаковка (2 линии для разных типоразмеров): от 103,5 х 2 = 207 млн шприцов/год.

Линия сборки, упаковки и стерилизации.



Дополнительное оборудование:

  • Конвейер для выгрузки готовых изделий из термопластавтомата и их транспортировки в зону складирования.



Срок изготовления и условия поставки

Термопластавтоматы и периферийное оборудование:

Срок изготовления 60-80 дней.

Пресс-формы:

Срок изготовления:

  • 90 дней от утверждения КД до первых испытаний.
  • 30 дней доводка, финальные испытания и подготовка к отправке.

Окончательный срок зависит от скорости согласования чертежей и образцов (согласование образцов идет в несколько стадий). Полный срок готовности на условиях FOB – 140-180 дней.

Линии сборки, печати и упаковки шприцов:

Срок изготовления 120 дней. Срок монтажа 30-45 дней.



Гарантия:

Пресс-формы: 2 млн. смыканий или 1 год.

Оборудование: 1 год.



Пуско-наладочные работы и гарантийные обязательства:

  • Срок гарантии на оборудование составляет 12 (двенадцать) месяцев с момента запуска оборудования в эксплуатацию, но позднее 13 (тринадцати) месяцев с момента отгрузки с завода изготовителя, кроме быстроизнашивающихся деталей и узлов, в также перечень которых входит в ЗИП. Срок гарантии на пресс-формы: 2 млн. смыканий или 1 год .
  • Пусконаладочные работы проводятся техническими специалистами нашего
  • Представительства. Стоимость оговаривается отдельно.
  • В период пусконаладочных работ будет проведен обучающий инструктаж персонала, связанного с эксплуатацией установленного оборудования.



Оснащение линии по производству одноразовых саморазрушающихся медицинских шприцев

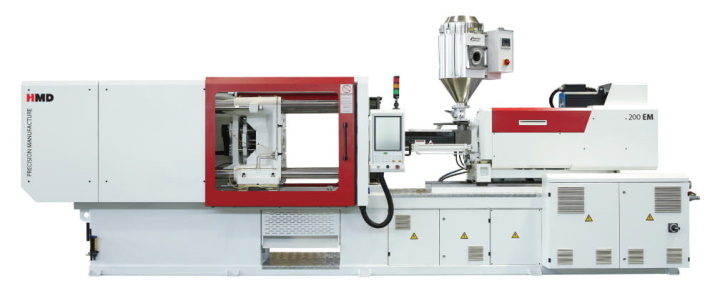

Полностью электрические термопластавтоматы





Линия сборки, печати и упаковки шприцов

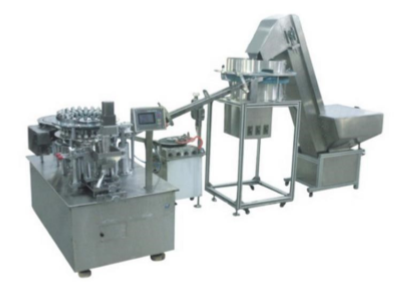

Автоматическая машина сборки одноразовых шприцов






Автоматическая машина печати (нанесения шкалы) на шприцах

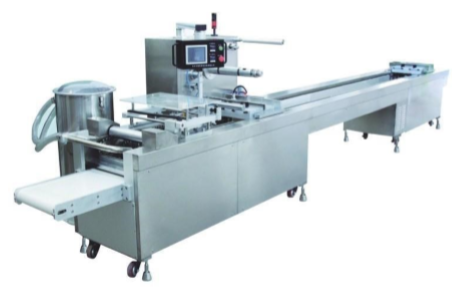

Автоматическая упаковочная машина шприцев в блистер

Данная линия соединяется с машиной сборки шприцев, бункером подачи игл, принтером серийного номера.





Стерилизатор оксидом этилена



Дополнительно рекомендуется:

  • Кондиционирование помещения;
  • Лаборатория;
  • Место для хранения сырья и готовой продукции.



Купить оборудование для производства шприцев в компании EASTPLAST

Для того чтобы купить оборудование для производства шприцев, уточнить цену, проконсультироваться о производительности линии, сроках поставки и любых других вопросах обратитесь через форму запроса ниже или позвоните нам по телефону, указанному на странице контактов компании.

Цена комплекта оборудования для производства медицинских одноразовых шприцев начинается от 2 350 000 $ на условиях FOB.

В состав линии входят:
Пресс-формы:
Шприц 1 мл. корпус;
Шприц 1 мл. поршень;
Шприц 3 мл. корпус;
Шприц 3 мл. поршень;
Шприц 5 мл. корпус;
Шприц 5 мл. поршень;
Шприц 20 мл. корпус;
Шприц 20 мл. поршень;
Шприц 10 мл. корпус;
Шприц 10 мл. поршень;
Машина сборки шприцев (1 – 3- 5-10-20мл);
Машина нанесения печати на шприц с распылителем силикона (1 – 3- 5-10-20мл);
Автоматическая машина упаковки в блистер (1 – 3- 5-10-20мл);
Форматные части (1 – 3- 5-10-20мл);
Узел загрузки игл;
Высокоскоростной маркировщик серийного номера на блистер;
Узел автоматической загрузки и конвейерная лента машины сборки;
Газовый стерилизатор оксидом этилена;
Воздушный компрессор (с системой очистки воздуха);
Комплект запасных частей на все машины на 2 года.
