Масляный термостат STM-4575F
Масляный термостат STM-4575F подходит для подогрева и поддержания заданной температуры пресс-форм, линий экструзионного формования, а также для любых аналогичных целей. Имеет увеличенную пропускную способность охлаждения. В качестве теплоносителя используется масло.
- ПИД – контроллер температуры позволяет поддерживать необходимую температуру формы.
- Снабжен твердотельным релейным SSR-контроллером.
- Максимальная рабочая температура – 200°С с погрешностью в ±1°С.
- 4.3” сенсорный дисплей с удобным и простым дисплеем.
- Защита обратной фазы, перегрузки насоса, перегрева и низкого уровня масла, способная обнаружить отклонения в работе в автоматическом режиме, со звуковым оповещением сиреной.
- Снабжен высоко производительным насосом, отличающимся высокой стабильностью работы, который подходит не только для обогрева форм и поддержания их температуры, но и для экструзионного формования и т.п.
- Модель STM-4575F имеет пластинчатый теплообменник обеспечивающий высокую эффективность процесса термостатирования.
- Снабжен интерфейсом RS485 и системой звукового оповещения сиреной.
Опции
- Возможно оснащение отдельным дисплеем для вывода температур формы и выходящего водяного потока. Обозначается TS в названии модели.

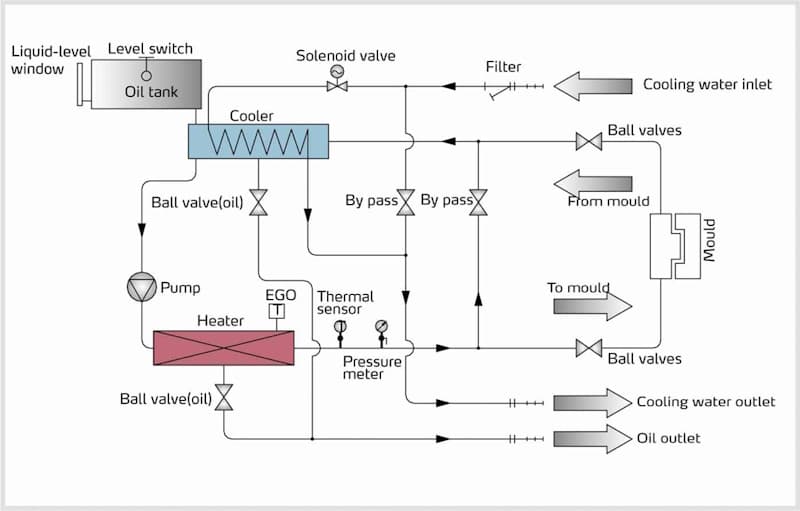

Принцип работы
При помощи насоса масло под давлением подается в нагреватели. После нагрева масло направляется к форме и продолжает циркулировать в системе. При превышении допустимой температуры масла система активирует электромагнитный клапан для подачи охлаждающей воды и снижения температуры до заданного значения. В случае, если температура масла продолжает расти и достигает предельно допустимого значения, система подаст звуковой сигнал оповещения и остановит процесс. Система также подаст звуковой сигнал оповещения и прекратит работу в случае, если уровень масла опускается ниже допустимого значения.

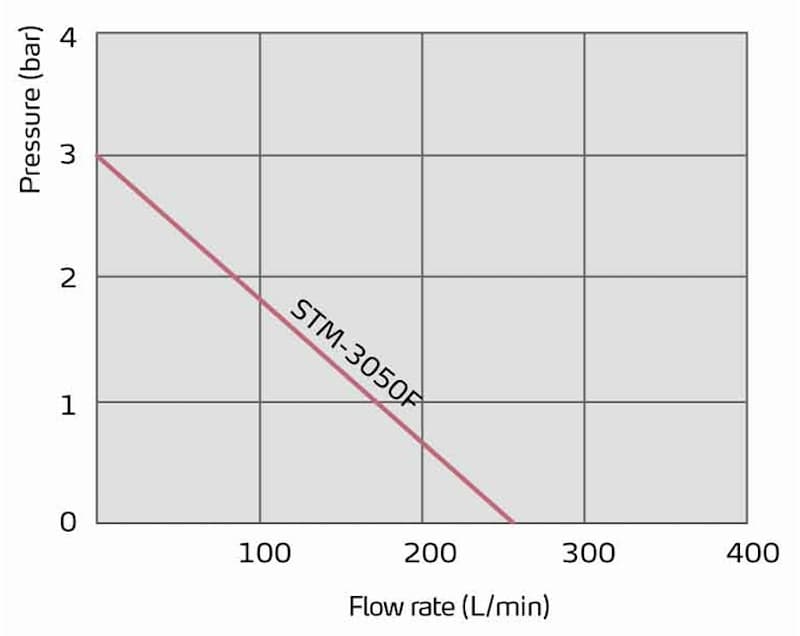

Производительность насоса
Расчетная формула для выбора охлаждения формы:
Мощность нагрева (кВт) = вес формы (кг) х удельная теплоемкость формы (ккал/кг°С) х разница температур между формой и окружающей средой х коэффициент запаса / длительность нагрева (ч) / 860.
Замечания: коэффициент запаса варьируется от 1.3 до 1.5
Скорость потока (л/мин) = мощность нагрева (кВт) х 860 / [удельная теплоемкость теплоносителя (ккал/кг°С) х удельная плотность теплоносителя (кг/л) х разница температур на входе и выходе (°С) х время (60)]
Замечания: Удельная теплоемкость теплоносителя (масла) = 0.49 ккал/кг°С
Удельная плотность теплоносителя (масла) = 0.842 (кг/л).
- Условия тестирования насоса: мощность 50 Гц, температура воды 20 °С.
- Электропитание : 3Ф, 230/400/460/575В, 50 Гц.
