Модели вертикальных ТПА -C

Цена указана на условиях FOB.

Вертикальные ТПА для многокомпонентного литья серии -C

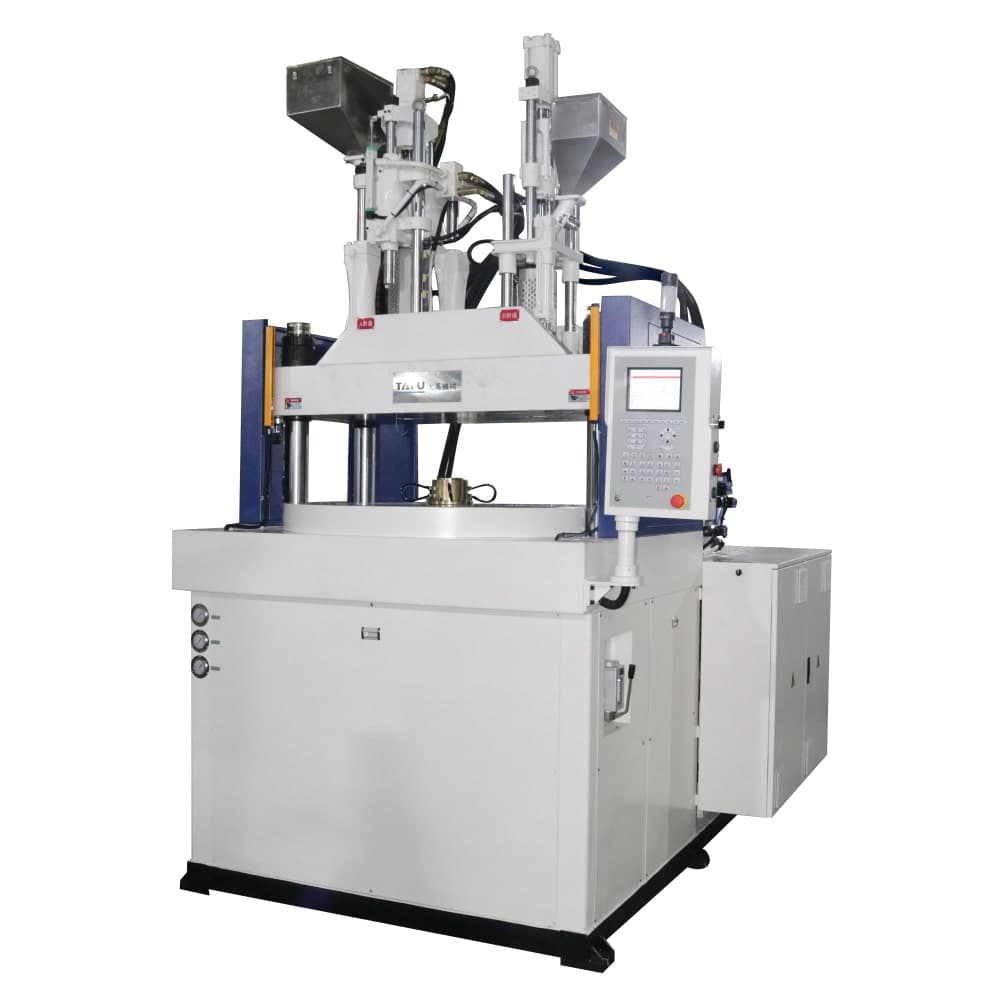

Вертикальный ТПА -C

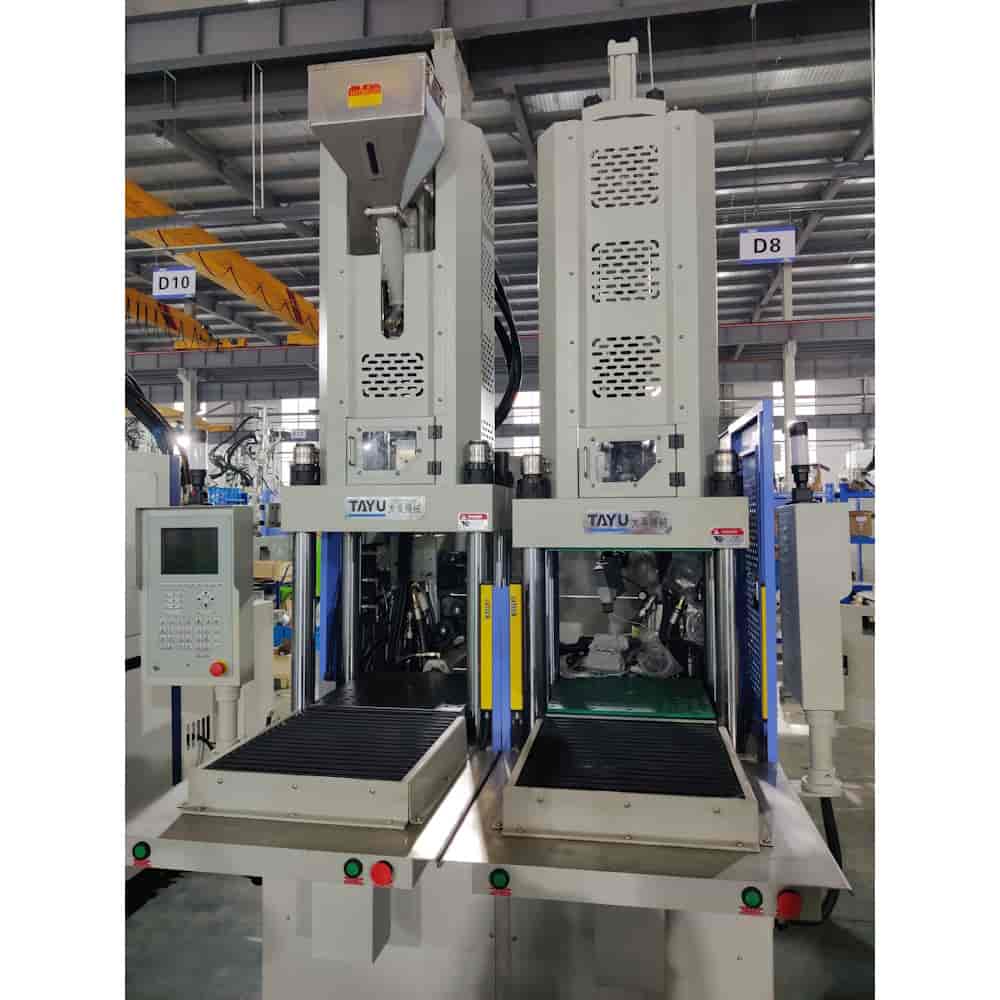

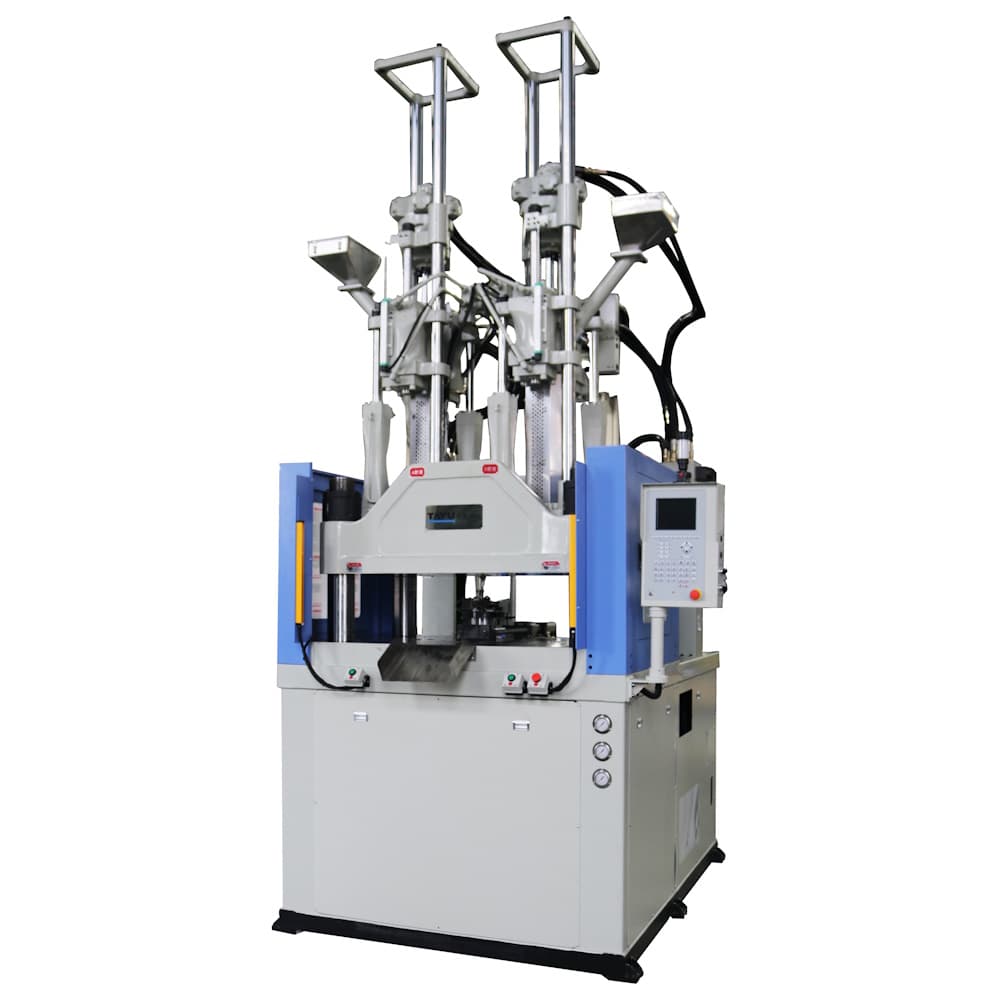

Многокомпонентные вертикальные термопластавтоматы серии -C

Вертикальные термопластавтоматы TAYU серии "-C", используются для производства изделий, состоящих из двух и более полимеров. Двухцветное (многоцветное) одновременное литье значительно сокращает процесс изготовления, экономя 2/3 времени производственного цикла, уменьшает проблемы качества, вызванные усадкой во время охлаждения. Мультикомпонентные вертикальные ТПА серии "-C" представляют из себя блочную конструкцию, где в зависимости от конкретного изделия подбираются узлы впрыска и смыкания. В первой таблице приведена информация по узлу смыкания, во второй по узлу впрыска, каждый узел смыкания может комплектоваться разными узлами впрыска на выбор.

Добавить выбранную модель в корзину

Заказать

Заказать

Заказать

Заказать

Заказать

Заказать

Заказать

Заказать

Заказать

Характеристики
Отзывы

Модель

Система впрыска №

Узел впрыска

Узел смыкания

Усилие смыкания, т

Усилие раскрытия, т

Диаметр установочного кольца, мм

Минимальная высота пресс-формы, мм

Ход подвижной плиты, мм

Усилие толкателей, т

Ход толкателей, мм

Гидравлическая система

Максимальное давление гидросистемы, кг/см²

Объем масляного бака, л

Мощность двигателя насоса, кВт

Прочее

Габаритные размеры (ДxШxВ), м

Масса машины, т

Узел впрыска

Диаметр шнека, мм

Теоретический объем впрыска, см³

Масса впрыска, г

Давление впрыска, кг/см²

Скорость впрыска, см³/с

Диаметр центровочного кольца, мм

Количество зон нагрева, шт

Емкость бункера, л

Ход толкателей, мм

Мощность нагревателя, кВт

TY-500-2R-2C		TY-850-2R-2C		TY-1200-2R-2C		TY-1600-2R-2C		TY-2100-2R-2C		TY-2500-2R-2C		TY-3000-2R-2C		TY-4000-2R-2C		TY-5000-2R-2C
I	II	I	II	I	II	I	II	I	II	I	II	I	II	I	II	I	II
A	AB	ABC	ABC	ABC	ABC	BCD	BCD	BCD	BCD	A	A	A	A	A	A	A	A

55		85		110 (2*55)		146 (73*2)		200 (2*100)		240 (2*120)		310 (2*155)		420 (2*210)		500 (2*250)
8.3		13.5		15		17.3		19		21		23		30		35
Ф700		Ф900		Ф900		Ф1000		Ф1224		Ф1224		Ф1480		Ф1600		Ф1600
150/200		200/250		220/300		250/330		280/390		300/400		350/450		350/450		400/500
200		250		300		300		350		400		400		450		500
2.5		2.5		3.9		3.9		3.9		4.5		4.5		5.5		6
50		50		75		75		75		100		100		120		120

140		140		140		140		140		140		140		140		140
180		250		310		340		360		450		600		650		750
7.5 (10)		15 (20)		18.5		18.5		22 (30)		30 (40)		37.5 (50)		45 (60)		60 (80)

2.1x1.07x2.8		2.4x1.28x3.4		2.8x1.58x3.6		3.3x1.9x3.8		3.3x2.1x3.9		3.5x2.4x4.2		3.6x2.5x4.2		3.6x2.7x4.8		3.8x2.8x5
3.5		5.5		9		10		12		15		20		23		30

A			B				C				D				E		F			G			H
Ф20	Ф22	Ф25	Ф22	Ф25	Ф28	Ф32	Ф25	Ф28	Ф32	Ф36	Ф28	Ф32	Ф36	Ф42	Ф36	Ф42	Ф42	Ф46	Ф50	Ф46	Ф50	Ф52	Ф55	Ф60
31	38	49	39	51	64	84	65	82	107	136	110	144	183	249	213	290	311	373	441	398	471	509	617	734
28	34	43	36	46	57	75	58	73	96	121	98	129	163	222	190	259	278	333	394	355	420	454	551	655
1968	1627	1260	2342	1814	1446	1107	2329	1857	1421	1123	2848	2180	1722	1265	2462	1809	2218	1849	1565	2232	1890	1747	2006	1685
36	44	57	31	40	50	65	41	51	67	85	53	69	88	119	109	149	122	146	172	130	154	166	174	207
Ф90			Ф90				Ф100				Ф120				Ф120		Ф120			Ф120			Ф150
2			3				3				4				4		4			4			5
15			15				20				30				30		30			30			30
100			105				134				180				200		240			240			250
2.5			3.1				4.5				4.7				5.2		10.7			10.8			16.8

Оставить свой отзыв

Статьи

Устройство, назначение и принцип работы вертикальных ТПА

Реализованные проекты

Вертикальный ТПА Plastron AV-600DS с челночным столом

Перекрестные товары

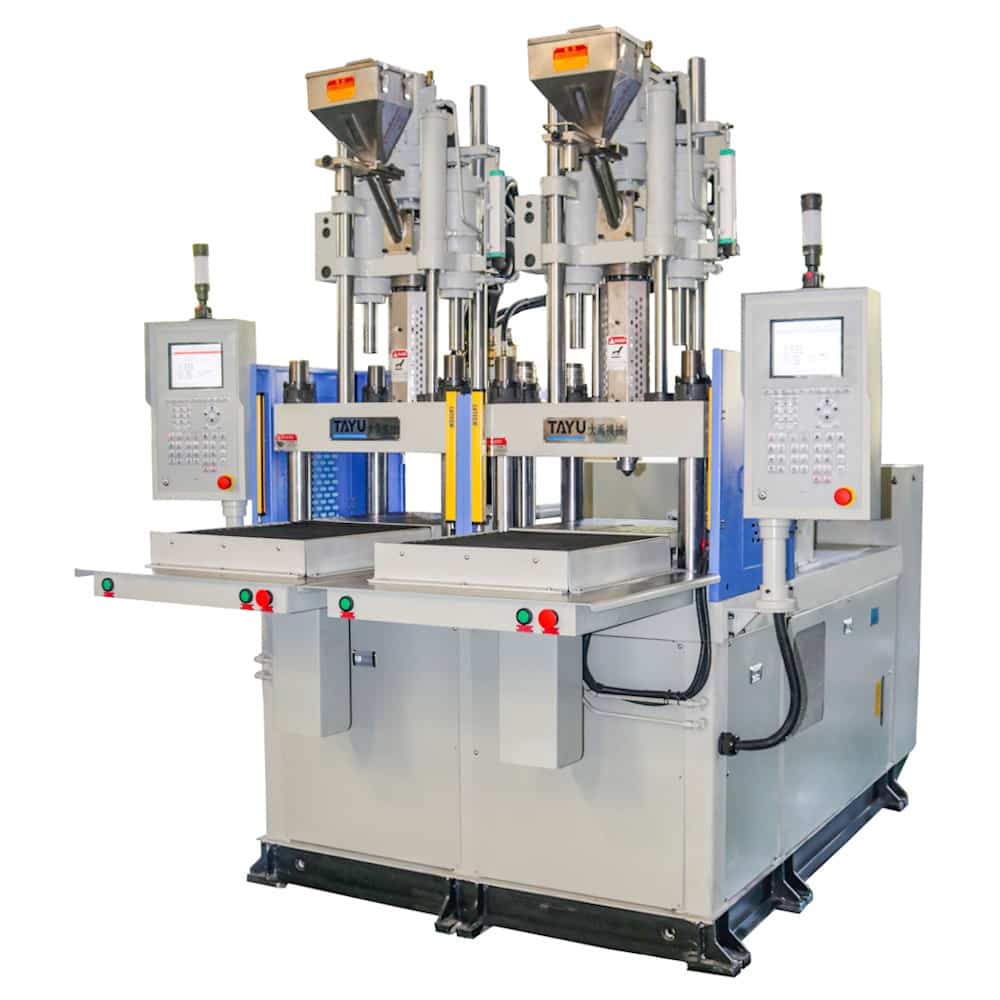

Вертикальный ТПА с выдвижным столом TY-S
