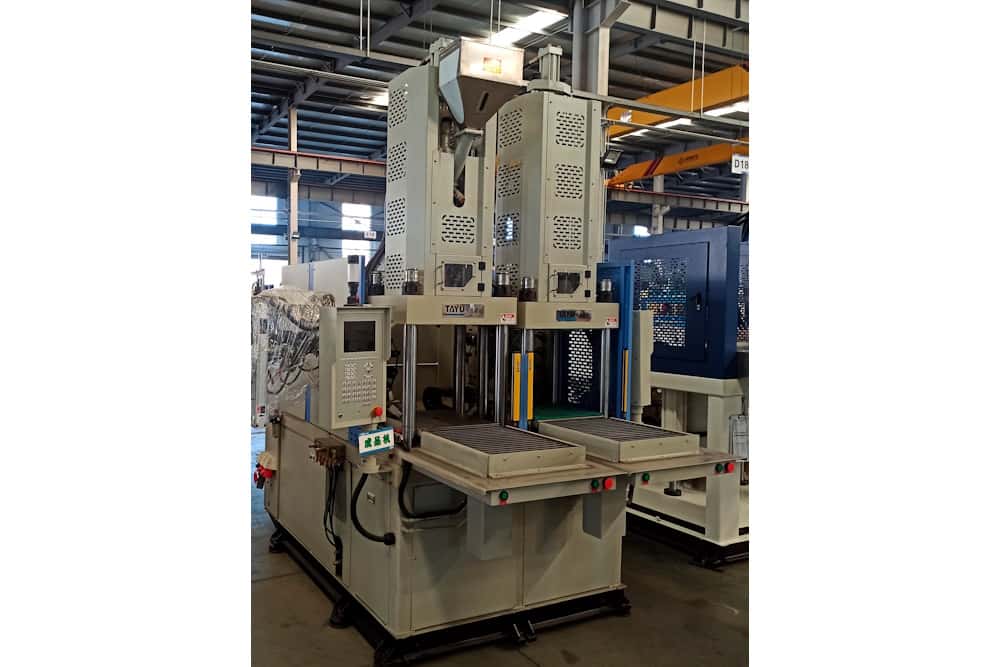

Многокомпонентный вертикальный термопластавтомат TY-1200-2R-2C

Вертикальный термопластавтомат TY-1200-2R-2C, используется для производства изделий, состоящих из двух и более полимеров. Двухцветное (многоцветное) одновременное литье значительно сокращает процесс изготовления, экономя 2/3 времени производственного цикла, уменьшает проблемы качества, вызванные усадкой во время охлаждения. Мультикомпонентный вертикальный ТПА TAYU TY-1200-2R-2C представляет из себя блочную конструкцию, где в зависимости от конкретного изделия подбираются узлы впрыска и смыкания.

Оставить свой отзыв

Модель	TY-1200-2R-2C
Система впрыска №	I	II
Узел впрыска	ABC	ABC
Узел смыкания
Усилие смыкания, т	110 (2*55)
Усилие раскрытия, т	15
Диаметр установочного кольца, мм	Ф900
Минимальная высота пресс-формы, мм	220/300
Ход подвижной плиты, мм	300
Усилие толкателей, т	3.9
Ход толкателей, мм	75
Гидравлическая система
Максимальное давление гидросистемы, мПа	140
Объем масляного бака, л	310
Мощность двигателя насоса, кВт	18.5
Прочее
Габаритные размеры (ДxШxВ), м	2.8x1.58x3.6
Масса машины, т	9

Узел впрыска	A			B				C
Диаметр шнека, мм	Ф20	Ф22	Ф25	Ф22	Ф25	Ф28	Ф32	Ф25	Ф28	Ф32	Ф36
Теоретический объем впрыска, см³	31	38	49	39	51	64	84	65	82	107	136
Масса впрыска (PS), г	28	34	43	36	46	57	75	58	73	96	121
Давление впрыска, кг/см²	1968	1627	1260	2342	1814	1446	1107	2329	1857	1421	1123
Скорость впрыска, см³/с	36	44	57	31	40	50	65	41	51	67	85
Диаметр центровочного кольца, мм	Ф90			Ф90				Ф100
Количество зон нагрева, шт	2			3				3
Емкость бункера, л	15			15				20
Ход толкателей, мм	100			105				134
Мощность нагревателя, кВт	2.5			3.1				4.5
