Вертикальный ТПА с горизонтальным узлом впрыска TK-5000

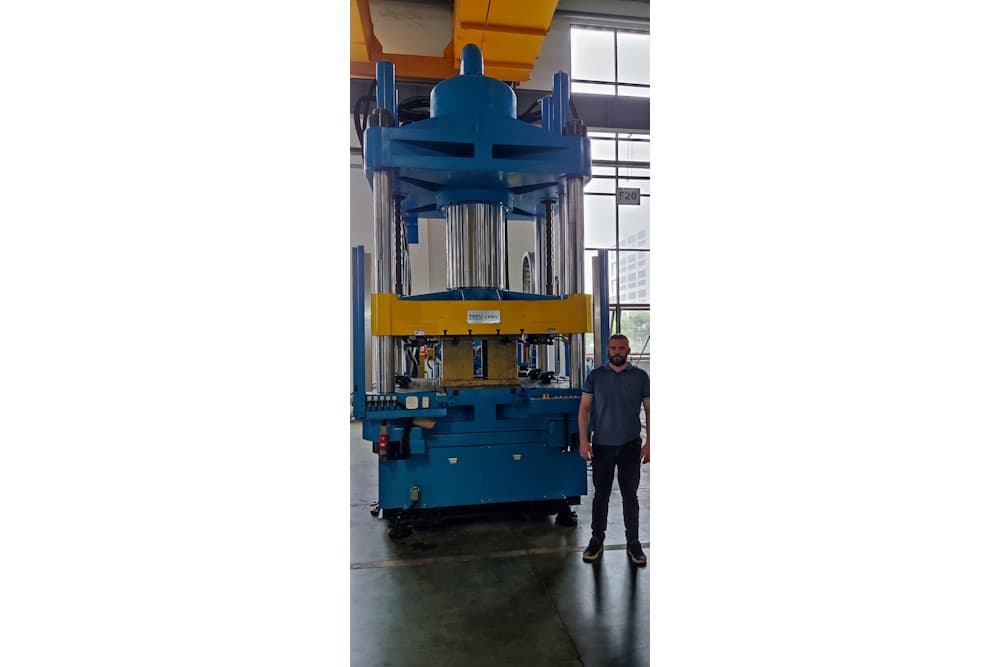

Вертикальный термопластавтомат TK-5000 имеет горизонтальный узел впрыска и вертикальный узел смыкания.

Горизонтальный впрыск - позволяет использовать большие узлы впрыска для крупногабаритного литья, так же облегчает обслуживание данного узла. Еще одна конструктивная особенность TK-5000 - цилиндр смыкания перенесен на верхнюю плиту ТПА, что позволяет оставить высоту рабочего стола на уровне 800-900 мм даже в крупнотоннажных вертикальных станках. Данное решение позволяет оператору работать без ступеней и платформ, что снижает риск получения дополнительных травм на производстве.

Основные выполняемые задачи: тяжелые изделия, много гнезд (большой объем впрыска), требуемое усилие больше 350т. Большие узлы впрыска и увеличенное межколонное расстояние делают ТПА TK-5000 идеально подходящими для литья крупногабаритных, тяжелых изделий.

  • Объем впрыска вертикального термопластавтомата ТПА – от 2009 до 2268 см3.
  • Масса впрыска – от 1793 до 2024 гр.
  • Усилие смыкания – 500 т.
Рейтинг
0
Голосов пока нет
Узел впрыска
Диаметр шнека, мм 80 85
Теоретический объем впрыска, см3 2009 2268
Масса впрыска (PS), г 1793 2024
Давление впрыска, мПа 195 172
Скорость впрыска, см3 375 423
Теоретическая скорость впрыска, мм/сек 74
Количество зон нагрева, шт 5
Емкость бункера, л 60
Узел смыкания
Усилие смыкания, т 500
Усилие раскрытия, т 29
Минимальная высота пресс-формы, мм 450
Ход подвижной плиты, мм 600
Максимальное раскрытие, мм 1050
Размер пресс-формы, мм 1000x750
Ход толкателей, мм 150
Усилие толкателей, т 7
Высота центра сопла, мм 380±20
Расстояние до центра сопла, мм 200
Дополнительно
Максимальное давление гидросистемы, мПа 14
Объем масляного бака, л 1280
Мощность двигателя насоса, кВт 48
Мощность нагрева цилиндра, кВт 34
Общая мощность, кВт 82
Расход охлаждающей воды, л/мин 90
Габаритные размеры (ДxШxВ), м 5,5x2x4,5
Масса машины, т 23
