Вертикальные ТПА с горизонтальным узлом впрыска серии TK

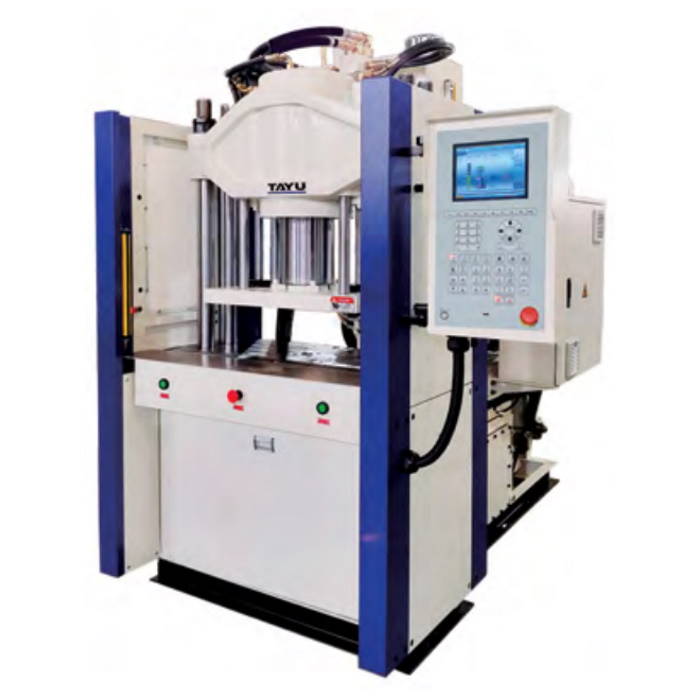

Вертикальный термопластавтомат ТПА с горизонтальным узлом впрыска TK

Вертикальный ТПА с горизонтальным узлом впрыска TK

Вертикальный термопластавтомат ТПА с горизонтальным узлом впрыска и выдвижным столом TK-S

Вертикальный ТПА с горизонтальным узлом впрыска и выдвижным столом TK-S

Вертикальный термопластавтомат ТПА с горизонтальным узлом впрыска и челночным столом TK-DS

Вертикальный ТПА с горизонтальным узлом впрыска и челночным столом TK-DS

Вертикальный термопластавтомат ТПА с горизонтальным узлом впрыска и поворотным столом TK-R

Вертикальный ТПА с горизонтальным узлом впрыска и поворотным столом TK-R

Вертикальные ТПА с горизонтальным узлом впрыска серии TK

Вертикальные термопластавтоматы серии TK имеют горизонтальный узел впрыска и вертикальный узел смыкания.

Горизонтальный впрыск - позволяет использовать большие узлы впрыска для крупногабаритного литья, также облегчает обслуживание данного узла. Еще одна конструктивная особенность серии - цилиндр смыкания перенесен на верхнюю плиту ТПА, что позволяет оставить высоту рабочего стола на уровне 800-900 мм даже в крупнотоннажных вертикальных станках. Данное решение позволяет оператору работать без ступеней и платформ, что снижает риск получения дополнительных травм на производстве (в стандартных сериях вертикальных станков, от 100т усилием смыкания, высота рабочего стола достигает 1,2 - 1,4 м.).

Основные выполняемые задачи: тяжелые изделия, много гнезд (большой объем впрыска), требуемое усилие больше 350т. Большие узлы впрыска и увеличенное межколонное расстояние делают ТПА серии TK идеально подходящими для литья крупногабаритных, тяжелых изделий. Максимальное усилие смыкания 500 тонн.

Модификации TK-S, TK-DS и TK-R – это модели с выдвижным, челночным и поворотным столом.

Добавить выбранную модель в корзину

TK-400

Цена

0,00 $

TK-400S

Цена

0,00 $

TK-400DS

Цена

0,00 $

TK-400R

Цена

0,00 $

TK-700

Цена

0,00 $

TK-700S

Цена

0,00 $

TK-700DS

Цена

0,00 $

TK-700R

Цена

0,00 $

TK-900

Цена

0,00 $

TK-900S

Цена

0,00 $

TK-900DS

Цена

0,00 $

TK-900R

Цена

0,00 $

TK-1200

Цена

0,00 $

TK-1200S

Цена

0,00 $

TK-1200DS

Цена

0,00 $

TK-1200R

Цена

0,00 $

TK-1600

Цена

0,00 $

TK-1600S

Цена

0,00 $

TK-1600DS

Цена

0,00 $

TK-1600R

Цена

0,00 $

TK-2100

Цена

0,00 $

TK-2100S

Цена

0,00 $

TK-2100DS

Цена

0,00 $

TK-2100R

Цена

0,00 $

TK-2500

Цена

0,00 $

TK-2500S

Цена

0,00 $

TK-2500DS

Цена

0,00 $

TK-2500R

Цена

0,00 $

TK-3500

Цена

0,00 $

TK-3500S

Цена

0,00 $

TK-3500DS

Цена

0,00 $

TK-3500R

Цена

0,00 $

TK-4000

Цена

0,00 $

TK-4000S

Цена

0,00 $

TK-4000DS

Цена

0,00 $

TK-4000R

Цена

0,00 $

TK-5000

Цена

0,00 $

TK-5000S

Цена

0,00 $

TK-5000DS

Цена

0,00 $

TK-5000R

Цена

0,00 $

Характеристики
Отзывы

Модель

Узел впрыска

Диаметр шнека, мм

Теоретический объем впрыска, см³

Масса впрыска (PS), г

Давление впрыска, мПа

Скорость впрыска, см³/с

Теоретическая скорость впрыска, мм/с

Количество зон нагрева, шт

Емкость бункера, л

Узел смыкания

Усилие смыкания, т

Усилие раскрытия, т

Минимальная высота пресс-формы, мм

Ход подвижной плиты, мм

Максимальное раскрытие, мм

Размер пресс-формы, мм

Ход толкателей, мм

Усилие толкателей, т

Высота центра сопла, мм

Расстояние до центра сопла, мм

Размер выдвижной плиты, мм

Ход выдвижной плиты, мм

Диаметр стола, мм

Максимальные размеры формы, мм

Дополнительно

Максимальное давление гидросистемы, мПа

Объем масляного бака, л

Мощность двигателя насоса, кВт

Мощность нагрева цилиндра, кВт

Общая мощность, кВт

Расход охлаждающей воды, л/мин

Габаритные размеры (ДxШxВ), м

Масса машины, т

TK-400	TK-400S	TK-400DS	TK-400R	TK-700	TK-700S	TK-700DS	TK-700R	TK-900	TK-900S	TK-900DS	TK-900R	TK-1200	TK-1200S	TK-1200DS	TK-1200R	TK-1600	TK-1600S	TK-1600DS	TK-1600R	TK-2100	TK-2100S	TK-2100DS	TK-2100R	TK-2500	TK-2500S	TK-2500DS	TK-2500R	TK-3500	TK-3500S	TK-3500DS	TK-3500R	TK-4000	TK-4000S	TK-4000DS	TK-4000R	TK-5000	TK-5000S	TK-5000DS	TK-5000R

25	28		32	28	32	36	42	36		42		42	46		50	45	50		55	45	50		55	55	60		65	65		70		70		75		80		85
66	83		108	110	144	183	249	213		290		311	373		441	397	490		593	397	490		593	712	847		994	1061		1230		1346		1545		2009		2268
59	74		96	98	129	163	222	190		259		278	333		394	354	437		529	354	437		529	635	756		888	947		1098		1201		1379		1793		2024
228	182		139	279	213	168	124	241		177		217	181		153	228	185		153	228	185		153	220	185		157	194		168		215		187		195		172
41	51		67	53	69	88	119	72		98		122	146		172	116	154		186	150	185		224	190	227		266	258		299		276		317		375		423
83				86				70				88				78				94				80				77				80				74
3				3				4				4				4				5				6				6				5				5
20				30				30				60				60				60				60				60				60				60

40				70				90				120				160				210				250				350				400				500
8,3				7,2				7,2				10,5				10,5				16				18				23				29				29
200				200				250				250				250				300				300				300				350				450
200				250				300				300				350				400				450				450				600				600
400				450				550				550				600				700				750				750				950				1050
415x255	415x255	415x255	-	500x340	500x340	500x340	-	530x410	530x410	530x410	-	570x450	570x450	570x450	-	650x340	650x340	650x340	-	700x560	700x560	700x560	-	735x600	735x600	735x600	-	830x600	830x600	830x600	-	900x680	900x680	900x680	-	1000x750	1000x750	1000x750	-
40	60	60	60	60	70	70	70	75	75	75	75	100	100	100	100	100	100	100	100	150	150	150	150	150	150	150	150	150	150	150	150	150	150	150	150	150	150	150	150
1,3	2	2	2,3	2,7	2,3	2,3	2,3	3,9	3,9	3,9	3,9	3,9	3,9	3,9	3,9	5,4	5,4	5,4	5,4	5,4	5,4	5,4	5,4	6,1	6,1	6,1	6,1	6,1	6,1	6,1	6,1	7	7	7	7	7	7	7	7
150±20				170±20				180±20				180±20				180±20				220±20				220±20				220±20				280±20				380±20
70				70				90				100				100				150				160				180				190				200
-	390x420	390x840	-	-	495x500	495x1000	-	-	525x620	525x1200	-	-	550x630	550x1250	-	-	635x600	635x1200	-	-	680x750	680x1500	-	-	720x800	720x1600	-	-	810x950	810x1900	-	-	880x1100	880x2200	-	-	980x1350	980x2650	-
-	420	420	-	-	500	500	-	-	600	600	-	-	630	630	-	-	550	600	-	-	700	750	-	-	750	800	-	-	900	950	-	-	1000	1100	-	-	1200	1350	-
-	-	-	900	-	-	-	1000	-	-	-	1100	-	-	-	1224	-	-	-	1480	-	-	-	1600	-	-	-	1600	-	-	-	1800	-	-	-	1800	-	-	-	1800
-	325x350	325x350	300x300	-	450x450	450x450	360x360	-	460x550	460x550	400x400	-	500x550	500x550	440x440	-	500x550	500x550	530x530	-	600x600	600x600	550x550	-	630x650	630x650	550x550	-	700x840	700x840	670x670	-	780x950	780x950	670x670	-	840x980	840x980	670x670

14				14				14				14				14				14				14				14				14				14
160				260				300				460				500				600				730				880				1040				1280
5,5				7,5				11				15				18,5				22				30				37				42				48
6				10,5				5,2				10,5				12,5				15				15				22				28				34
11,5				18				16,2				25,5				31				37				45				59				70				82
25				35				45				45				50				60				60				70				80				90
2,3x1,1x1,8	2,4x1,7x1,8	2,4x1,7x1,8	2,6x1,5x2,2	2,6x1,2x2,4	3,2x1,2x2,4	2,7x2,1x2,4	3,1x1,5x2,2	2,9x1,3x2,5	3,2x1,3x2,8	3x2,5x2,8	3,2x1,7x2,8	3,3x1,4x2,8	3,9x1,4x2,9	3,3x2,6x2,9	3,7x1,8x2,9	3,3x1,5x2,9	4x1,5x3	3,5x2,6x3	4,5x2,1x3	3,9x1,7x3,1	4,5x1,7x3,1	3,7x3x3,1	4,5x2x3,6	3,9x1,7x3,1	4,9x1,8x3,8	4,5x3,2x3,8	5,1x2x3,8	4,6x1,7x3,6	5,5x1,7x3,7	4,7x3,6x4	5,4x2x4	5x2x4,2	6x1,9x4,3	5,6x4,3x4,1	5,9x2x4,3	5,5x2x4,5	6,9x2x4,6	5,7x4,7x4,3	6,4x2,1x4,3
1,9	2,1	2,5	2,7	3,1	3,5	4	4,2	4	4,5	5	5,5	6	6,5	7,5	8	7	7,5	8,2	9	8,5	9,2	11,5	12	12	13	14	17	16	17	18	20	18	20	20	24	23	26	23	24
