Дефекты литья. Эффект грампластинки.
Эффект грампластинки – поверхностный дефект пластмассовой детали, изготовленной методом литья под давлением. Возникает в результате неустойчивого течения расплава полимера по поверхности литьевой формы. Специалисты называют несколько причин такого поведения ПМ при заполнении:
- реологические (деформационные) свойства самого материала,
- некоторые технологические параметры при заполнении,
конструкционные особенности литьевой формы и литниковой системы.
Альтернативное название: волнистая поверхность
Международное название: record grooves, flow mark (MF), wave marks, ripples
Образование эффекта грампластинки

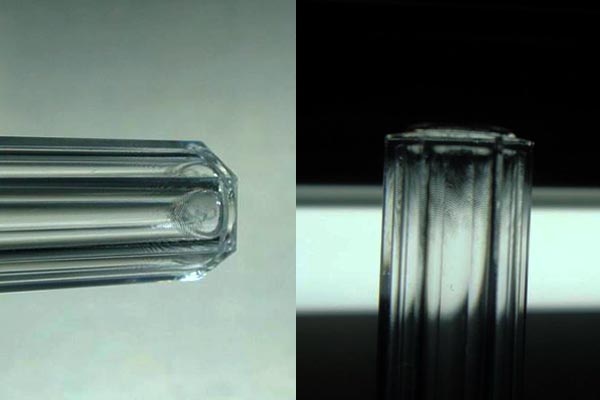

(архив фотографий Сервисной службы EASTPLAST)
Характерные признаки и физические причины
Визуально дефект выглядит как система близкорасположенных канавок-бороздок, ориентированных перпендикулярно направлению течения расплава ПМ. Своим внешним видом они напоминают поверхность грампластинки.
Считается, что причина дефекта кроется в быстром охлаждении и затвердевании фронта потока расплава в месте соприкосновения с поверхностью литьевой формы. Жидкая фаза расплава, перетекая затвердевший вал полимера, соприкасается с поверхностью литьевой формы, образуя канавку/бороздку. Процесс повторяется циклично множество раз, создавая систему мелких параллельно расположенных канавок.
Как правило, дефект проявляется при использовании практически любых полимеров в конце течения расплава.
Чтобы исключить вероятность появления «эффекта грампластинки» на поверхности литьевой детали необходимо увеличить скорость впрыска. Это самый простой распространённый способ. Крайне важно подобрать оптимальную величину скорости впрыска, поскольку на повышенных скоростях начинают проявляться другие не менее значимые дефекты.
|
Особенности материалов и/или технологических процессов, ставшие причиной дефекта «эффект грампластинки» |
Методы их устранения |
|
Малая скорость впрыска |
Поднять скорость впрыска |
|
Низкая текучесть расплава по причине недостаточной температуры |
Повысить температуру расплава |
| Слабый температурный нагрев формы | Поднять температуру формы |
| Технологическая операция «выдержка под давлением» выполняется на малом давлении | Увеличить давление выдержки под давлением |
| Используемый полимер имеет чрезмерно высокую вязкость | Подобрать другой материал, ориентируясь на высокие показатели текучести расплав |
Образование эффекта грампластинки

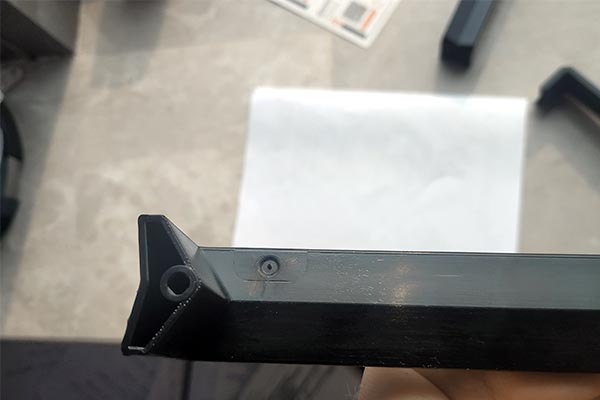

(архив фотографий Сервисной службы EASTPLAST)
|
Конструктивные особенности литьевой формы, ставшие причиной дефекта |
Рекомендуемые мероприятия |
|
Недостаточное сечение литниковых каналов |
Подобрать сечение литниковой системы, при этом особое внимание обратить на сечение впускного литника |
